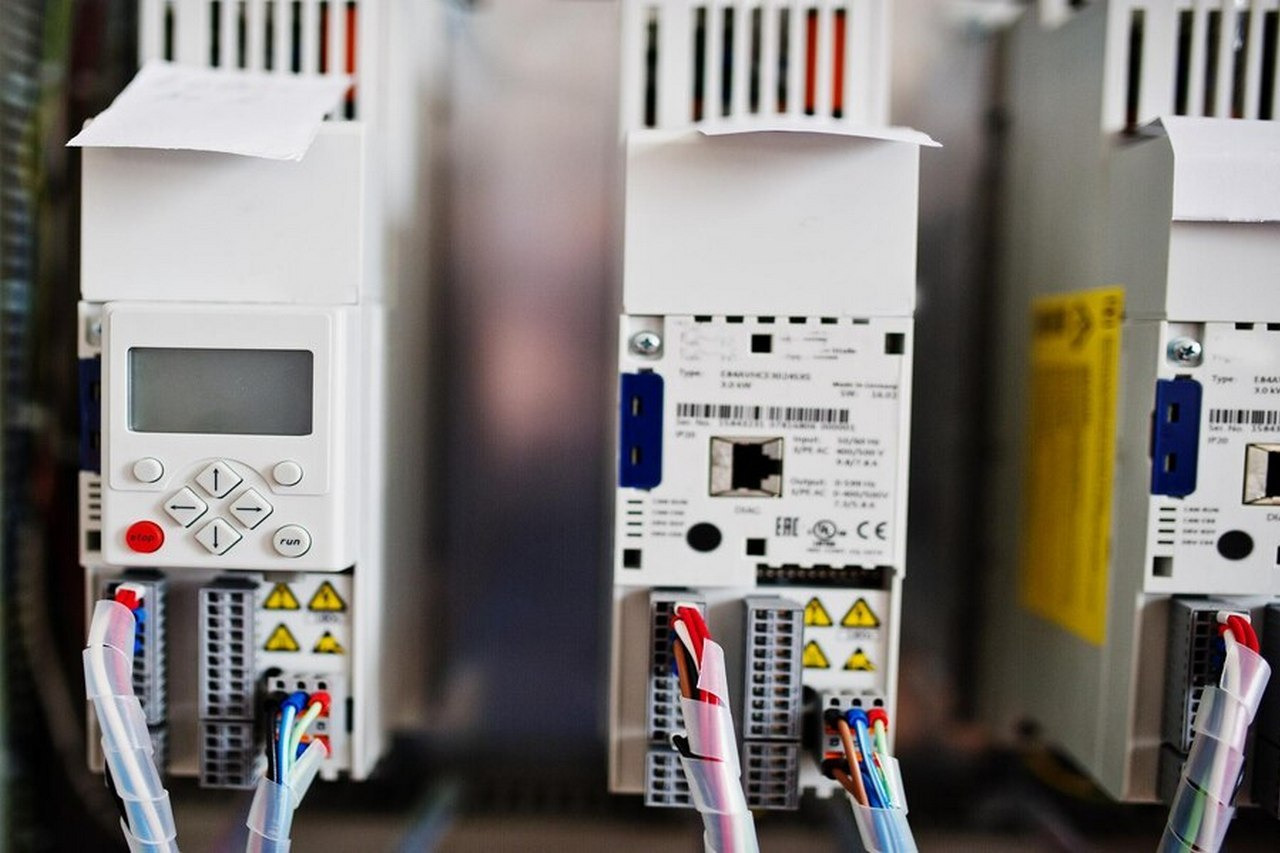

Leistungsumrichter – typische Probleme

Ein Leistungsumrichter, der ein zentrales Element in Systemen zur Drehzahl- und Drehmomentregelung elektrischer Maschinen darstellt, kann eine Reihe unterschiedlicher Probleme aufweisen, die seinen Betrieb stören oder sogar zu einem vollständigen Ausfall führen können. Nachfolgend sind einige der häufigsten Probleme aufgeführt, die bei einem Leistungsumrichter auftreten können:

Überhitzung:
Eines der häufigsten Probleme ist die Überhitzung des Umrichters. Ursachen können eine Überlastung, unzureichende Belüftung oder Verunreinigungen im Inneren des Geräts sein, die den Luftstrom behindern.

Elektromagnetische Störungen (EMV):
Leistungsumrichter erzeugen elektromagnetische Störungen, die andere elektrische Geräte in der Umgebung beeinträchtigen können. Dies ist besonders kritisch in Anwendungen, in denen eine störungsarme elektrische Umgebung erforderlich ist.

Halbleiterschäden:
Leistungsumrichter enthalten zahlreiche Halbleiterbauelemente wie IGBTs (Insulated Gate Bipolar Transistors) oder Thyristoren, die durch Überspannungen, Überlastungen, Kurzschlüsse oder fehlerhafte Ansteuerung beschädigt werden können.

Ausfall von Kondensatoren:
In vielen Umrichtern werden Elektrolytkondensatoren eingesetzt, die im Laufe der Zeit ihre dielektrischen Eigenschaften verlieren können. Dies führt zu erhöhtem Innenwiderstand, reduzierter Leistungsfähigkeit und im Extremfall zum vollständigen Ausfall des Kondensators.

Probleme im Kühlsystem:
Da Leistungsumrichter erhebliche Wärme erzeugen, kann ein fehlerhaftes Kühlsystem oder ein Defekt der Lüfter zur Überhitzung und Beschädigung von Komponenten führen.

Störungen im Steuerungssystem:
Leistungsumrichter verfügen über komplexe Steuerungseinheiten, die anfällig für elektrische Schäden, Programmierfehler oder externe Störeinflüsse sein können. Dies kann zu instabilem Betrieb oder vollständigem Ausfall führen.

Erhöhte Oberschwingungen im Netz:
Leistungsumrichter können Oberschwingungen im Strom- und Spannungsverlauf erzeugen, die andere Geräte im selben Versorgungsnetz beeinträchtigen.

Mechanische Fehlanpassung:
In manchen Fällen ist der Umrichter nicht korrekt auf die mechanischen Parameter der angetriebenen Maschine abgestimmt. Dies kann zu erhöhtem Verschleiß von Lagern, Wellen oder anderen mechanischen Komponenten führen.

Kommunikationsprobleme:
Leistungsumrichter kommunizieren häufig über industrielle Protokolle mit anderen Systemkomponenten. Fehler in diesen Protokollen oder beschädigte Schnittstellen können zu Kommunikationsausfällen führen.

Fehlerhafte Installation oder Wartung:
Unsachgemäße Installation oder mangelhafte Wartung können zu losen Verbindungen, falscher Parametrierung oder physischen Schäden am Gerät führen.

Alle genannten Probleme erfordern eine fachgerechte Diagnose und Instandsetzung, in der Regel durch qualifiziertes Elektrofachpersonal oder Automatisierungsspezialisten. Regelmäßige Wartung, Überwachung der Betriebsparameter sowie eine fundierte Schulung des Personals tragen wesentlich zur Reduzierung von Ausfallrisiken und zur Verlängerung der Lebensdauer eines Leistungsumrichters bei.

Wie funktioniert ein Stromumrichter?

Ein Stromumrichter, auch als Wechselrichter oder Frequenzumrichter bezeichnet, ist ein elektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) mit der gewünschten Frequenz und Spannung umwandelt. Er ist ein zentrales Element in vielen elektrischen Systemen, in denen die Charakteristik des Stroms angepasst werden muss, beispielsweise in Anwendungen der erneuerbaren Energien, in elektrischen Antrieben oder in unterbrechungsfreien Stromversorgungen (USV).

Das Grundprinzip eines Stromumrichters basiert auf der Verwendung von Halbleiterbauelementen zur Steuerung des Stromflusses. Am häufigsten kommen IGBT-Transistoren (Insulated Gate Bipolar Transistors) oder Thyristoren zum Einsatz. Der Betrieb eines Stromumrichters lässt sich in mehrere grundlegende Schritte unterteilen:

Gleichrichtung:
Wenn der Umrichter Wechselstrom in Gleichstrom umwandeln soll, wird das Wechselspannungssignal zunächst mithilfe von Dioden oder Thyristoren gleichgerichtet, um eine Gleichspannung zu erzeugen.

Pulsweitenmodulation (PWM):
Bei der Umwandlung von Gleichstrom in Wechselstrom wird in der Regel die Pulsweitenmodulation eingesetzt. Dabei wird die Dauer der Schaltimpulse variiert, wodurch die Amplitude und Effektivspannung des Ausgangssignals präzise geregelt werden können.

Erzeugung der Ausgangsspannung:
Die Gleichspannung wird durch gezieltes Ansteuern der Leistungshalbleiter so geschaltet, dass ein Wechselspannungssignal mit gewünschter Frequenz und Amplitude entsteht. Dies erfolgt über eine digitale Ansteuerung der Transistoren.

Filterung:
Das erzeugte Signal enthält Schaltanteile und Oberschwingungen. Daher werden häufig Filter aus Induktivitäten und Kondensatoren eingesetzt, um die Ausgangsspannung zu glätten und harmonische Verzerrungen zu reduzieren.

Regelung der Ausgangsparameter:
Moderne Umrichter ermöglichen die präzise Einstellung von Frequenz, Spannung und Strom, sodass sie optimal an unterschiedliche Anwendungen angepasst werden können.

Schutzeinrichtungen:
Stromumrichter verfügen in der Regel über Schutzfunktionen gegen Überlast, Übertemperatur, Kurzschluss oder Überspannung, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Stromumrichter finden Anwendung in vielen Bereichen – von einfachen Haushaltsanwendungen bis hin zu industriellen Antriebssystemen, Notstromversorgungen und Anlagen zur Nutzung erneuerbarer Energien. Ihre Flexibilität und präzise Energieflussregelung machen sie zu einem unverzichtbaren Bestandteil moderner elektrischer Systeme.

Warum steigt die Spannung am Frequenzumrichter?

Wenn die Ausgangsspannung eines Frequenzumrichters ansteigt, ist eine sofortige Diagnose erforderlich, da dies auf eine Fehlfunktion hinweisen kann. In manchen Fällen ist eine fachkundige technische Intervention notwendig.

Ein Spannungsanstieg am Umrichter kann mehrere Ursachen haben:

1. Fehler in der Spannungsregelung:
   Probleme im Regelalgorithmus oder fehlerhafte Steuerkomponenten können dazu führen, dass die Ausgangsspannung nicht korrekt geregelt wird und unzulässig ansteigt.

2. Ungeeignete Versorgungsspannung:
   Überschreitet die Eingangsspannung den zulässigen Bereich des Umrichters, kann dieser die Ausgangsspannung nicht mehr korrekt kontrollieren, was zu einem Spannungsanstieg führt.

3. Defekte Leistungshalbleiter:
   Beschädigte IGBTs oder Thyristoren können unkontrolliert leitend werden. Dies führt zu Fehlfunktionen, einschließlich erhöhter Ausgangsspannung.

4. Externe Störungen:
   Elektromagnetische Störungen oder Spannungsspitzen im Versorgungsnetz können das Regelverhalten des Umrichters beeinflussen und Spannungsanstiege verursachen.

5. Fehlerhafte Parametrierung:
   Falsche Einstellungen, beispielsweise eine zu hoch konfigurierte maximale Ausgangsspannung, können unerwünschte Effekte hervorrufen.

6. Externe Schäden:
   Überspannungen im Netz oder extreme Umgebungsbedingungen können interne Bauteile beschädigen und dadurch zu instabilem Betrieb führen, einschließlich Spannungsanstieg oder -abfall am Ausgang.

Eine systematische Fehlersuche unter Berücksichtigung von Netzqualität, Parametrierung, thermischer Belastung und Zustand der Leistungselektronik ist entscheidend, um die Ursache präzise zu identifizieren und zu beheben.

Warum schaltet sich der Frequenzumrichter bei Spannungsschwankungen ab?

Ein Frequenzumrichter kann sich bei Spannungsschwankungen aus verschiedenen Gründen abschalten, von denen einige für seinen sicheren Betrieb kritisch sind. Zu den wichtigsten Ursachen gehören:

1. Überspannungen im Versorgungsnetz:
   Plötzliche Spannungsspitzen im Netz können zur Abschaltung des Umrichters führen. Die meisten Geräte verfügen über Schutzmechanismen, die bei Überspannung eingreifen, um empfindliche Komponenten vor Schäden zu schützen.

2. Versorgungsspannung außerhalb des Toleranzbereichs:
   Liegt die Eingangsspannung außerhalb des zulässigen Bereichs, kann der Umrichter instabil arbeiten und sich zum Selbstschutz abschalten. Hersteller geben in der Regel einen klar definierten Spannungsbereich vor.

3. Fehlender oder ausgelöster Überlastschutz:
   Wird der Umrichter mit einem Strom oberhalb seines Nennwertes belastet, kann dies zu Überhitzung führen. In solchen Fällen aktiviert das Schutzsystem eine automatische Abschaltung.

4. Schnelle Laständerungen:
   Plötzliche Lastsprünge, beispielsweise bei schnellen Drehzahländerungen in Antriebsanwendungen, können zu Zwischenkreis-Überspannungen oder instabilem Regelverhalten führen. Der Umrichter schaltet sich dann zum Schutz der Leistungselektronik ab.

5. Interne Schäden:
   Defekte IGBT-Module oder andere Leistungskomponenten können eine instabile Funktion verursachen und eine Schutzabschaltung auslösen. In solchen Fällen ist meist eine Reparatur oder ein Austausch erforderlich.

6. Fehlerhafte Parametrierung:
   Falsche Einstellungen in der Konfiguration oder Software können dazu führen, dass Schutzgrenzen zu früh oder unkontrolliert erreicht werden. Eine korrekte Parametrierung gemäß Applikationsanforderung ist daher entscheidend.

Im Falle einer Abschaltung ist eine systematische Analyse der Netzqualität, Lastbedingungen und Geräteeinstellungen notwendig. Gegebenenfalls sollte ein qualifizierter Servicetechniker hinzugezogen werden.

Was tun bei zu hoher Netzspannung in einer Photovoltaikanlage?

Zur Lösung von Problemen mit zu hoher Spannung im Photovoltaiksystem stehen mehrere wirksame Maßnahmen zur Verfügung:

1. Einsatz eines MPPT-Reglers:
   Ein Maximum Power Point Tracker (MPPT) passt kontinuierlich die Betriebsspannung der PV-Module an die aktuellen Bedingungen an. Dadurch kann eine überhöhte Spannung im System vermieden werden.

2. Auswahl eines geeigneten Wechselrichters:
   Der Wechselrichter sollte leistungstechnisch korrekt dimensioniert sein und über geeignete Regelungsfunktionen verfügen. Er muss die erzeugte Gleichspannung zuverlässig in netzkonforme Wechselspannung umwandeln können.

3. Integration eines Energiespeichersystems:
   Batteriespeicher ermöglichen es, überschüssige Energie aufzunehmen, anstatt sie direkt ins Netz einzuspeisen. Dadurch wird eine Spannungsanhebung im Netz reduziert.

4. Kontinuierliches Monitoring:
   Die regelmäßige Überwachung von Spannungswerten auf Modul- und Netzebene erlaubt eine frühzeitige Erkennung von Grenzwertüberschreitungen. Moderne Monitoring-Systeme können automatische Warnmeldungen auslösen.

5. Zusätzliche Netzspannungsregler:
   In bestimmten Fällen können externe Spannungsregler eingesetzt werden, um die Netzspannung zu stabilisieren. Diese können auf Anlagen- oder Netzebene installiert werden.

6. Anpassung der Systemkonfiguration:
   Änderungen an der Parametrierung des Wechselrichters oder eine Optimierung der Modulverschaltung können helfen, Spannungsprobleme zu minimieren.

7. Fachliche Beratung:
   Bei komplexeren Problemen ist die Konsultation eines erfahrenen Fachbetriebs für Photovoltaik empfehlenswert. Eine professionelle Netz- und Anlagenanalyse ermöglicht eine zielgerichtete Lösung.

Durch diese Maßnahmen lässt sich eine stabile, sichere und normgerechte Betriebsweise der Photovoltaikanlage gewährleisten. Eine regelmäßige Wartung und technische Überprüfung ist dabei essenziell für die langfristige Systemzuverlässigkeit.

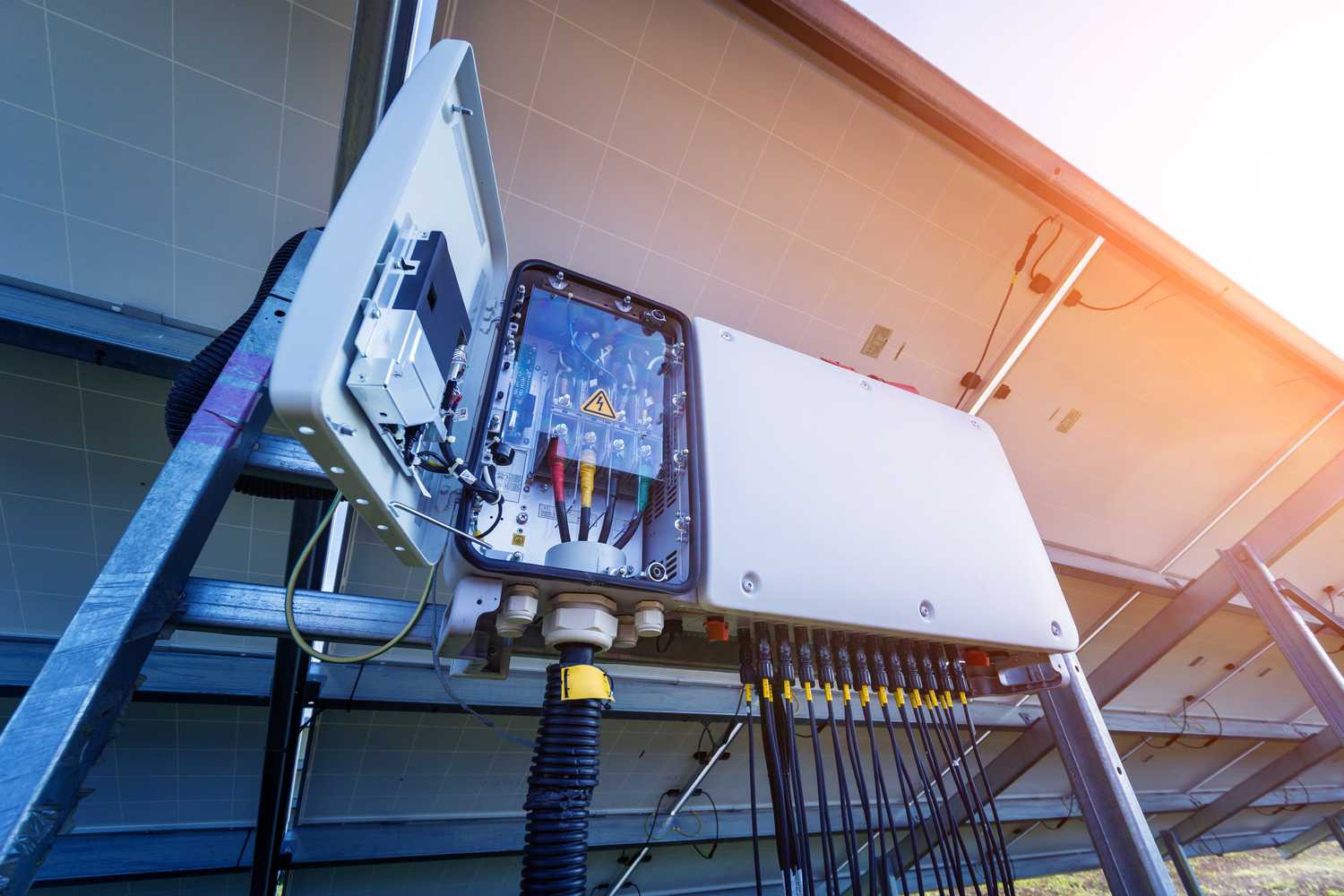

Stromerzeugung und der passende Wechselrichter – Photovoltaikanlage

Die richtige Dimensionierung und Belastbarkeit des Wechselrichters im Prozess der Stromerzeugung durch Photovoltaik ist ein entscheidender Bestandteil des Systems. Der Wechselrichter wandelt den von den PV-Modulen erzeugten Gleichstrom (DC) in Wechselstrom (AC) um, der in den meisten Haushalts- und Industrieanwendungen genutzt wird. Die Auswahl eines geeigneten Wechselrichters ist wesentlich für Effizienz, Zuverlässigkeit und Sicherheit der gesamten Photovoltaikanlage.

Bei der Auswahl eines geeigneten Wechselrichters für die Stromerzeugung aus Photovoltaik sollten folgende Kriterien berücksichtigt werden:

1. Ausgangsleistung:
   Der Wechselrichter muss auf die von den Solarmodulen erzeugte Leistung abgestimmt sein. Seine Nennleistung sollte ausreichend dimensioniert sein, um eine stabile und effiziente Umwandlung von Gleich- in Wechselstrom zu gewährleisten.

2. Wirkungsgrad:
   Ein hoher Umwandlungswirkungsgrad minimiert Energieverluste während der Konversion. Wechselrichter mit hohem Wirkungsgrad erhöhen die Gesamtleistung der PV-Anlage.

3. Spannungs- und Frequenzregelung:
   Der Wechselrichter sollte eine präzise Regelung von Spannung und Frequenz ermöglichen, um die Anforderungen des öffentlichen Stromnetzes zu erfüllen. Die Flexibilität bei der Parametereinstellung ist entscheidend für die Netzkonformität.

4. Intelligente Monitoring- und Diagnosefunktionen:
   Moderne Wechselrichter verfügen über integrierte Überwachungs- und Diagnosesysteme, die eine kontinuierliche Kontrolle der Anlagenleistung sowie eine schnelle Fehlererkennung ermöglichen.

5. Witterungsbeständigkeit:
   Da Wechselrichter häufig im Außenbereich installiert werden, müssen sie gegen Feuchtigkeit, Temperaturschwankungen, Wind und Niederschlag geschützt sein. Eine geeignete Schutzart (z. B. IP65) ist hierbei wesentlich.

6. Schutzfunktionen:
   Schutzmechanismen gegen Überspannung, Überhitzung, Überlast und Kurzschluss sind unerlässlich, um sowohl den Wechselrichter als auch die gesamte Anlage zu schützen.

7. Einfache Installation und Wartung:
   Eine benutzerfreundliche Montage sowie guter Zugang zu Servicepunkten erleichtern Wartung und eventuelle Reparaturen.

Die Wahl des richtigen Wechselrichters ist entscheidend für eine zuverlässige und effiziente Stromproduktion aus Photovoltaikmodulen. Eine Beratung durch einen erfahrenen PV-Installateur oder Fachspezialisten für erneuerbare Energien ist empfehlenswert.

An besonders sonnigen Tagen, insbesondere im Frühjahr und Sommer, kann es zu Leistungsproblemen kommen. Steigt die von den Modulen erzeugte Leistung über die Verarbeitungskapazität des Wechselrichters, kann dies zu einer Überlastung führen. In der Folge kann sich das Gerät abschalten oder die Einspeisung vollständig unterbrechen.

Auch eine fehlerhafte Systemkonfiguration kann die Leistung negativ beeinflussen. Falsche Verschaltungen oder Parametrierungen können insbesondere bei hoher Leistung oder erhöhter Temperatur zu Fehlfunktionen führen.

Zur Problemlösung ist zunächst eine gründliche Diagnose erforderlich. Mögliche Ursachen sind beschädigte Leitungen, fehlerhafte Anschlüsse oder falsche Einstellungen im Wechselrichter. Der Einsatz zusätzlicher Überspannungs- oder Überlastschutzsysteme kann ebenfalls sinnvoll sein.

In vielen Fällen ist die Konsultation eines Fachbetriebs die beste Lösung. Maßnahmen wie die Anpassung der Verkabelung, Optimierung der Konfiguration oder ein Software-Update des Wechselrichters können erforderlich sein.

Ursachen für zu hohe Netzspannung im Zusammenhang mit Photovoltaik

Intensive Sonneneinstrahlung kann zu einer erhöhten Energieproduktion der PV-Module führen. Wenn mehr Energie erzeugt wird, als lokal verbraucht oder ins Netz aufgenommen werden kann, steigt die Netzspannung an. Dies ist eine der häufigsten Ursachen für Spannungsprobleme in PV-Anlagen.

Ein weiterer Faktor ist eine unzureichende Spannungsregelung. Fehlen geeignete Regelmechanismen oder sind diese nicht korrekt eingestellt, kann die Ausgangsspannung nicht an die aktuellen Netzbedingungen angepasst werden.

Auch technische Defekte können eine Rolle spielen. Ein beschädigter oder fehlerhaft arbeitender Wechselrichter kann instabile Spannungswerte verursachen. Ebenso können defekte Module Spannungsspitzen erzeugen.

Wird mehr Energie erzeugt als das Netz aufnehmen kann, führt die Rückspeisung zu einem lokalen Spannungsanstieg – insbesondere in schwachen Niederspannungsnetzen mit geringer Last.

Externe Störungen, wie Netztransienten oder Überspannungen durch Blitzereignisse, können ebenfalls zu erhöhten Spannungswerten beitragen.

Zu hohe Netzspannung kann zu Geräteschäden, Abschaltungen der Anlage oder im Extremfall zu Brandgefahr führen. Daher sind kontinuierliches Monitoring, korrekte Dimensionierung sowie geeignete Schutz- und Regelmechanismen essenziell für einen sicheren und effizienten Betrieb von Photovoltaikanlagen.

Mein Wechselrichter schaltet sich ab – was kann ich noch tun?

Wenn sich dein Wechselrichter abschaltet, gibt es mehrere Schritte, die du unternehmen kannst, um das Problem zu diagnostizieren und gegebenenfalls zu beheben:

1. Zunächst die Stromversorgung prüfen:
   Stelle sicher, dass der Wechselrichter eine stabile Stromversorgung erhält. Überprüfe, ob alle Anschlussleitungen korrekt verbunden sind und ob keine Unterbrechungen oder Beschädigungen vorliegen.

2. Betriebsparameter überwachen:
   Wenn der Wechselrichter über ein Bedienfeld oder Display verfügt, kontrolliere die Betriebsparameter wie Spannung, Stromaufnahme und Frequenz. Prüfe, ob sich diese Werte innerhalb der zulässigen Grenzbereiche befinden.

3. Gerätezustand kontrollieren:
   Untersuche den Wechselrichter auf sichtbare Schäden, wie verbrannte elektronische Bauteile, beschädigte Gehäuseteile oder Anzeichen von Überhitzung. Achte darauf, dass die Lüfter ordnungsgemäß funktionieren und das Gerät nicht übermäßig heiß wird.

4. Verbindungen zu den Photovoltaikmodulen prüfen:
   Stelle sicher, dass die Verbindungen zwischen Wechselrichter und PV-Modulen korrekt ausgeführt sind und keine lockeren Klemmen oder Leitungsunterbrechungen vorhanden sind.

5. Fehlermeldungen auslesen:
   Falls der Wechselrichter über ein Alarmsystem oder eine Fehleranzeige verfügt, lies die angezeigten Fehlermeldungen sorgfältig aus. Diese können Hinweise auf die Ursache der Abschaltung geben.

6. Einstellungen und Konfiguration überprüfen:
   Vergewissere dich, dass die Parameter und Konfiguration des Wechselrichters den Herstellervorgaben entsprechen und an die Betriebsbedingungen der Photovoltaikanlage angepasst sind. Falsche Einstellungen können zu instabilem Betrieb führen.

7. Einen Fachbetrieb konsultieren:
   Wenn du das Problem nicht selbst eindeutig identifizieren oder beheben kannst, wende dich an einen qualifizierten Fachbetrieb oder einen Servicetechniker für Photovoltaikanlagen. Ein erfahrener Techniker kann weiterführende Diagnosetests durchführen und geeignete Maßnahmen empfehlen.

Beachte, dass Arbeiten an elektrischen Anlagen – insbesondere an Wechselrichtern – mit Risiken verbunden sind und entsprechendes Fachwissen erfordern. Wenn Unsicherheit besteht, sollte immer ein Fachmann hinzugezogen werden.
