Was ist HMI? Einführung in Bedienpanels.

Ein HMI-Bedienpanel, häufig auch als Mensch-Maschine-Schnittstelle (HMI, Human-Machine Interface) bezeichnet, ist ein Gerät, das die Interaktion eines Bedieners mit einem industriellen Automatisierungssystem ermöglicht. Es stellt den zentralen Kontaktpunkt zwischen Mensch und Maschine im Prozess der Überwachung, Steuerung und Verwaltung von Produktionsabläufen dar.

Ein HMI-Panel ist eine visuelle Schnittstelle, die dem Bediener intuitive Werkzeuge zur Darstellung und Interaktion mit Daten sowie zur Steuerung von Geräten und Maschinen bereitstellt. In der Regel handelt es sich um ein Touchpanel mit Display, das das Anzeigen von Informationen, das Auswählen von Optionen, das Eingeben von Daten und das Überwachen von Betriebsparametern ermöglicht.

Die Hauptaufgabe eines HMI besteht darin, dem Bediener klare, verständliche und leicht zugängliche Informationen über den Zustand von Anlagen, Produktionsprozessen und Betriebsparametern bereitzustellen. Dadurch kann der Bediener die Produktion effektiv steuern und verwalten, Entscheidungen treffen und in Echtzeit auf veränderte Bedingungen oder Situationen reagieren.

Moderne HMI-Bedienpanels bieten erweiterte Visualisierungsfunktionen wie Diagramme, Animationen, Alarme oder Trenddarstellungen, die ein besseres Verständnis und eine fundierte Analyse von Produktionsdaten ermöglichen. Darüber hinaus kann ein HMI in SCADA-, MES- oder andere Managementsysteme integriert werden, wodurch die Erfassung, Analyse und Berichterstattung von Produktionsdaten ermöglicht wird. Moderne HMI-Schnittstellen werden für Echtzeitbetriebssysteme konzipiert und eignen sich daher für die Steuerung komplexerer Prozesse.

Die Einführung von Bedienpanels in Produktionsprozesse bringt zahlreiche Vorteile mit sich, darunter die Steigerung der Effizienz, die Optimierung von Prozessen, die Reduzierung von Bedienfehlern sowie die Erhöhung der Sicherheit und Produktqualität.

In den folgenden Abschnitten werden wir die Funktionen, Vorteile und Einsatzbereiche von Bedienpanels näher erläutern, um ein umfassenderes Bild dieses äußerst wichtigen Elements der industriellen Automatisierung zu vermitteln.

Programmierung von HMI-Panels

Die Programmierung von HMI-Panels ist ein zentraler Bestandteil bei der Erstellung einer funktionalen und effizienten Mensch-Maschine-Schnittstelle. Erst durch die Programmierung wird es möglich, das Panel an die spezifischen Anforderungen und Bedürfnisse von Produktionsprozessen anzupassen.

Der Programmierprozess umfasst die Erstellung der grafischen Struktur der Benutzeroberfläche, die Definition von Funktionen und Abläufen sowie die Integration mit anderen Systemen. Häufig werden spezielle Softwarelösungen wie WinCC, FactoryTalk View oder Wonderware InTouch eingesetzt, die umfassende Werkzeuge zur Projektierung und Programmierung von Bedienpanels bereitstellen.

Ein grundlegender Bestandteil der HMI-Programmierung ist die Erstellung von Bildschirmen oder Seiten, auf denen Informationen angezeigt und interaktive Elemente platziert werden. Dazu gehören beispielsweise Schaltflächen, Schieberegler, Textfelder, Diagramme oder Animationen, die die Steuerung und Überwachung von Produktionsprozessen ermöglichen.

Während der Programmierung müssen zudem das Verhalten interaktiver Elemente definiert werden, etwa die Reaktion auf das Betätigen einer Taste, die Alarmverarbeitung oder die Darstellung von Trendkurven. Darüber hinaus wird Steuerungslogik implementiert, die erweiterte Funktionen ermöglicht, wie beispielsweise das automatische Starten und Stoppen von Prozessen, die Regelung von Parametern oder die Umsetzung bestimmter Szenarien.

Ein wesentlicher Aspekt bei der Programmierung von HMI-Panels ist die Berücksichtigung von Ergonomie und Benutzerfreundlichkeit. Die dargestellten Informationen sollten klar, übersichtlich und für den Bediener leicht verständlich sein. Eine intuitive Navigation zwischen den Bildschirmen sowie eine sinnvolle Anordnung grafischer Elemente sind entscheidend für eine effiziente Nutzung des Panels.

Durch die Programmierung von HMI-Panels ist außerdem die Integration mit anderen Systemen möglich, beispielsweise mit Datenbanken, Produktionsmanagementsystemen oder Berichtssystemen. Dies erlaubt den Datenaustausch sowie die Analyse von Informationen, die in verschiedenen Bereichen des Produktionsprozesses erfasst werden.

In den folgenden Abschnitten werden wir verschiedene Aspekte der HMI-Programmierung näher betrachten, darunter Werkzeuge und Programmiersprachen, bewährte Praktiken sowie Herausforderungen bei der Erstellung einer funktionalen und effizienten Mensch-Maschine-Schnittstelle.

HMI-Panel: Anwendung

HMI-Panels finden breite Anwendung in verschiedenen Branchen und Industriezweigen. Ihre Funktionalität und Flexibilität machen sie zu einem unverzichtbaren Werkzeug für die Überwachung, Steuerung und Optimierung von Produktionsprozessen. Nachfolgend werden einige der wichtigsten Anwendungsbereiche von HMI-Panels vorgestellt:

• Fertigungsindustrie:
  HMI-Bedienpanels sind ein integraler Bestandteil der industriellen Automatisierung. Sie werden zur Überwachung und Steuerung von Prozessen in Fabriken, Produktionsstätten und Montagelinien eingesetzt. Bediener können Parameter ablesen, Daten visualisieren, Anlagen steuern sowie auf Alarme und Störungen reagieren.
• Energie und Infrastruktur:
  Im Energiesektor, einschließlich Kraftwerken, Umspannwerken und Stromnetzen, werden HMI-Panels zur Überwachung und Steuerung von Versorgungssystemen eingesetzt. Sie ermöglichen die laufende Analyse von Parametern, die Datenerfassung, die Diagnose sowie das Notfallmanagement.
• Transport und Logistik:
  Im Bereich Transport und Logistik werden HMI-Panels zur Steuerung von Fahrzeugbewegungen, zur Routenüberwachung, zur Lagerverwaltung sowie zur Bedienung logistischer Systeme verwendet. Sie ermöglichen einen schnellen Zugriff auf Informationen über Sendungsstatus, Fahrzeugstandorte, Auftragsverwaltung und andere logistische Aspekte.
• Intelligente Gebäude:
  HMI-Panels finden Anwendung in Gebäudeleitsystemen, auch als BMS (Building Management System) bezeichnet. Sie ermöglichen die Steuerung und Überwachung von Beleuchtung, Klimaanlagen, Heizung, Lüftung, Sicherheitssystemen und anderen infrastrukturellen Einrichtungen.
• Lebensmittel- und Pharmaindustrie:
  In Branchen wie der Lebensmittel- und Arzneimittelproduktion werden HMI-Panels zur Überwachung und Steuerung von Prozessen eingesetzt, die eine präzise Kontrolle von Temperatur, Feuchtigkeit, Druck, Zeit und weiteren Parametern erfordern. Sie unterstützen die Einhaltung hoher Qualitätsstandards sowie gesetzlicher und branchenspezifischer Vorschriften.

Dies sind nur einige Beispiele für die Einsatzmöglichkeiten von HMI-Panels. Ihre Flexibilität und Anpassungsfähigkeit an unterschiedliche Prozesse und Branchen machen sie zu einem äußerst vielseitigen Instrument in der industriellen Automatisierung. Im weiteren Verlauf des Beitrags werden wir Anwendungsbeispiele von HMI-Panels in verschiedenen Sektoren näher betrachten.

Einsatz von Bedienpanels zur Optimierung von Produktionsprozessen

HMI-Bedienpanels (Human-Machine Interface) spielen eine zentrale Rolle bei der Optimierung von Produktionsprozessen. Dank fortschrittlicher Funktionen und interaktiver Benutzeroberflächen ermöglichen sie Bedienern die Überwachung, Steuerung und Optimierung von Maschinen sowie ganzer Produktionslinien.

Ein HMI-Panel ermöglicht die Darstellung von Daten in klarer und intuitiver Form. Bediener erhalten Zugriff auf Visualisierungen von Prozessparametern wie Temperatur, Druck, Geschwindigkeit oder der Anzahl produzierter Einheiten.

Dadurch können sie aktuelle Werte überwachen sowie historische Daten und Trends analysieren, was eine schnelle Reaktion auf mögliche Abweichungen ermöglicht und gleichzeitig eine vollständige Kontrolle über Produktionsprozesse gewährleistet. Über das Panel können Maschinen gestartet, gestoppt, Geschwindigkeiten angepasst und weitere Parameter gesteuert werden. Intuitive Benutzeroberflächen und Schaltflächen ermöglichen eine schnelle und präzise Anpassung der Einstellungen und tragen zu einer effektiven Prozesssteuerung bei.

HMI-Panels sind mit erweiterten Diagnosefunktionen ausgestattet. Bediener können den Zustand von Anlagen überwachen, Alarme bei Störungen oder Grenzwertüberschreitungen erhalten und geeignete Korrekturmaßnahmen einleiten. Dadurch lassen sich Probleme frühzeitig erkennen und Produktionsstillstände minimieren. Zudem ermöglichen sie die Echtzeitanpassung von Prozessparametern wie Geschwindigkeit, Temperatur oder Druck, um eine optimale Leistungsfähigkeit und Produktqualität zu erreichen. Dies unterstützt die kontinuierliche Prozessverbesserung und Reduktion von Verlusten.

Bedienpanels können in SCADA-Systeme (Supervisory Control and Data Acquisition) integriert werden, wodurch eine umfassende Steuerung und Überwachung von Produktionsprozessen möglich wird. Durch diese Integration können Daten aus den Bedienpanels erfasst, analysiert und zur weiteren Optimierung genutzt werden.

Ein SCADA-System ist eine Lösung, die sämtliche verfügbaren Funktionalitäten zur Erstellung fortschrittlicher Visualisierungen umfasst. Es handelt sich dabei um eine Software, die auf einem PC installiert wird. Die Möglichkeiten sind nahezu unbegrenzt.

Integration von Bedienpanels in industrielle Automatisierungssysteme

Die Integration der Visualisierung in HMI-Panels mit industriellen Automatisierungssystemen stellt ein zentrales Element für eine wirksame und effiziente Prozesskontrolle in Produktionsumgebungen dar. Durch eine solche Integration werden Bedienpanels zu einem Bestandteil eines umfassenden Automatisierungssystems und ermöglichen die Zusammenarbeit mit anderen Geräten und Komponenten.

Panels sind in der Regel mit verschiedenen Kommunikationsschnittstellen ausgestattet, wie industriellen Protokollen (z. B. Modbus, Profibus, Profinet), Ethernet, USB oder RS-232. Dadurch ist die Kommunikation mit unterschiedlichen Geräten innerhalb von Automatisierungssystemen möglich, wie etwa PLC-Steuerungen, Sensoren, Antrieben oder weiteren Bedienpanels. Dies ermöglicht die Fernüberwachung, Steuerung sowie den Datenaustausch zwischen verschiedenen Systemkomponenten.

HMI-Bedienpanels können mit SCADA-Systemen (Supervisory Control and Data Acquisition) integriert werden, die als zentrales Überwachungs- und Steuerungssystem fungieren. Dadurch wird der Zugriff auf sämtliche Daten und Informationen im Zusammenhang mit Produktionsprozessen über eine einzige Schnittstelle gewährleistet. Die von Bedienpanels erfassten Informationen können an das SCADA-System übermittelt werden, wo sie analysiert, ausgewertet und zur Entscheidungsfindung hinsichtlich der Prozessoptimierung genutzt werden.

Neben grundlegenden Informationen zu Prozessparametern kann das Bedienpanel Diagramme, Grafiken, Animationen oder Schemata anzeigen, die den Bedienern das Verständnis und die Kontrolle der Prozesse erleichtern. Die Interaktion mit dem Bedienpanel kann zudem die Eingabe von Daten, das Einstellen von Parametern oder die Auswahl von Optionen umfassen, was eine höhere Flexibilität und Konfigurierbarkeit der Prozesse ermöglicht.

Dank der Integration mit Automatisierungssystemen ist ein zentrales Management von Produktionsprozessen möglich. Bediener können mehrere Bedienpanels von einem zentralen Kontrollpunkt aus fernüberwachen und steuern. Dies ermöglicht ein effizientes Management mehrerer Produktionslinien gleichzeitig und minimiert die Notwendigkeit, physisch an jedem einzelnen Panel anwesend zu sein.

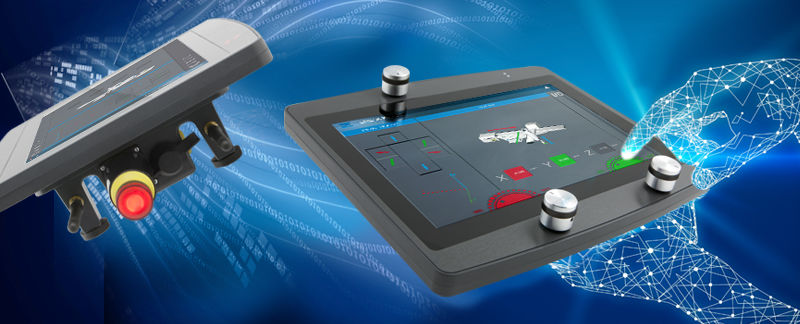

Mobile HMI-Panels

Mobile Panels bieten Bedienern Mobilität und Flexibilität, sodass sie Produktionsprozesse unabhängig von ihrem Standort überwachen und steuern können. Dadurch können Bediener im Falle von Störungen oder notwendiger Intervention schnell reagieren und Korrekturmaßnahmen ergreifen, selbst wenn sie sich nicht in unmittelbarer Nähe eines stationären Bedienpanels befinden.

Programmierung eines mobilen Panels

Der Programmierer muss die Benutzeroberfläche an die Anforderungen und Präferenzen der Bediener anpassen und dabei eine intuitive Navigation, eine klare Datenanzeige sowie eine ergonomische Anordnung der Bedienelemente sicherstellen.

Ein wichtiger Aspekt mobiler Panels ist zudem die Sicherheit. Es sind Schutzmechanismen wie Authentifizierung, Datenverschlüsselung oder Zugriffskontrolle erforderlich, um die Vertraulichkeit und Integrität der zwischen mobilem Panel und Automatisierungssystem übertragenen Informationen zu gewährleisten.

Dank mobiler Panels können Bediener schnell auf Bedienoberflächen zugreifen und Produktionsprozesse effizient verwalten – unabhängig von Ort und Zeit. Es handelt sich um eine komfortable und moderne Lösung, die die Flexibilität und Effizienz in der industriellen Automatisierung erhöht.

Durchbruch in der Visualisierung von Produktionsprozessen: Moderne Lösungen für Bedienpanels

Moderne Lösungen für Bedienpanels

Heutzutage spielt die Visualisierung von Produktionsprozessen eine entscheidende Rolle für ein effektives Management und die Optimierung der Fertigung. Die Industrie stützt sich zunehmend auf fortschrittliche Technologien, die es Bedienern ermöglichen, Prozesse in Echtzeit zu überwachen, zu steuern und zu analysieren. In diesem Zusammenhang stellen moderne Lösungen für Bedienpanels einen echten Durchbruch in der Art und Weise dar, wie wir Produktionsprozesse visualisieren und über Kommunikationsschnittstellen mit ihnen interagieren.

Ein modernes HMI-Panel ist ein fortschrittliches Gerät, das eine vollständige Interaktion mit industriellen Automatisierungssystemen ermöglicht. Dank erweiterter Funktionen und intuitiver Benutzeroberflächen können Bediener Prozesse einfach überwachen und steuern, visuelle Daten anzeigen, Diagramme analysieren, Parameter konfigurieren sowie Benachrichtigungen über Störungen oder Prozessänderungen erhalten.

Der Durchbruch in der Visualisierung von Produktionsprozessen besteht darin, dass moderne Bedienpanels nicht nur eine hohe Grafikqualität und eine klare Informationsdarstellung bieten, sondern auch Zugang zu erweiterten Funktionen und Werkzeugen ermöglichen. Intuitive Touch-Gesten, Multitouch-Bedienung, integrierte Kameras oder die Möglichkeit der Integration mit Cloud-Systemen sind Funktionen, die Bedienern ein effektives Management von Produktionsprozessen erlauben.

Bediener erhalten Zugang zu umfassenderen und präziseren Informationen, was eine schnellere Entscheidungsfindung, eine zügige Reaktion auf Veränderungen sowie die Minimierung von Fehlern ermöglicht. Auch die Reaktionszeit bei Störungen verkürzt sich, wodurch Probleme schneller behoben und die Produktionskontinuität rasch wiederhergestellt werden kann.

Die Visualisierung von Produktionsprozessen mithilfe moderner Bedienpanels stellt einen bedeutenden Schritt für die Industrie dar. Es ist eine Lösung, die reale Vorteile für den gesamten Industriesektor bringt und neue Perspektiven für die Optimierung von Produktionsprozessen eröffnet.

Fallstudie: Schrittweise Implementierung von Bedienpanels in einem Industrieunternehmen

Die Einführung neuer Technologien und Lösungen in bestehende Produktionsprozesse kann für Industrieunternehmen eine anspruchsvolle Aufgabe darstellen. Eine fachgerecht durchgeführte und schrittweise Implementierung von Bedienpanels kann jedoch erhebliche Vorteile bringen und die Arbeitsweise im Werk nachhaltig verändern. Werfen wir daher einen Blick auf eine Fallstudie, in der ein Unternehmen erfolgreich Bedienpanels eingeführt und dadurch eine deutliche Steigerung der Effizienz und Effektivität seiner Produktion erzielt hat.

Ein in der Industriebranche tätiges Unternehmen entschied sich, Bedienpanels in seinem Produktionswerk einzuführen. Zuvor erfolgte die Überwachung und Steuerung der Prozesse hauptsächlich über traditionelle Bedienpulte, was zeitaufwändige Wege zwischen verschiedenen Stationen sowie die manuelle Interpretation von Daten erforderte.

Die Einführung der Bedienpanels hatte das Ziel, die Visualisierung der Produktionsprozesse zu verbessern, die Interaktion der Bediener mit den Automatisierungssystemen zu optimieren und die Reaktionszeit bei auftretenden Problemen zu verkürzen.

In der ersten Implementierungsphase wurden die kritischsten Produktionsbereiche identifiziert, die eine besondere Überwachung und Kontrolle erforderten. Das Bedienpanel wurde an einer zentralen Position installiert, wodurch die Bediener vollständigen Zugriff auf wesentliche Produktionsparameter und -daten erhielten.

Dank der Bedienpanels konnten die Bediener schnell Daten zu Leistung, Energieverbrauch, Temperatur oder Produktionszykluszeiten ablesen. Darüber hinaus konnten die Panels an die individuellen Anforderungen des Unternehmens angepasst werden, etwa durch Personalisierung der Benutzeroberfläche, Hinzufügen eigener Symbole oder spezifischer Berichte.

Die schrittweise Implementierung der Bedienpanels brachte dem Unternehmen messbare Vorteile. Die Bediener erhielten eine bessere Kontrolle über die Produktionsprozesse, und die Gesamtproduktivität wurde gesteigert. Die Ablösung traditioneller Bedienpulte trug zudem zur Optimierung der räumlichen Struktur und zur besseren Organisation der Arbeitsplätze bei.
