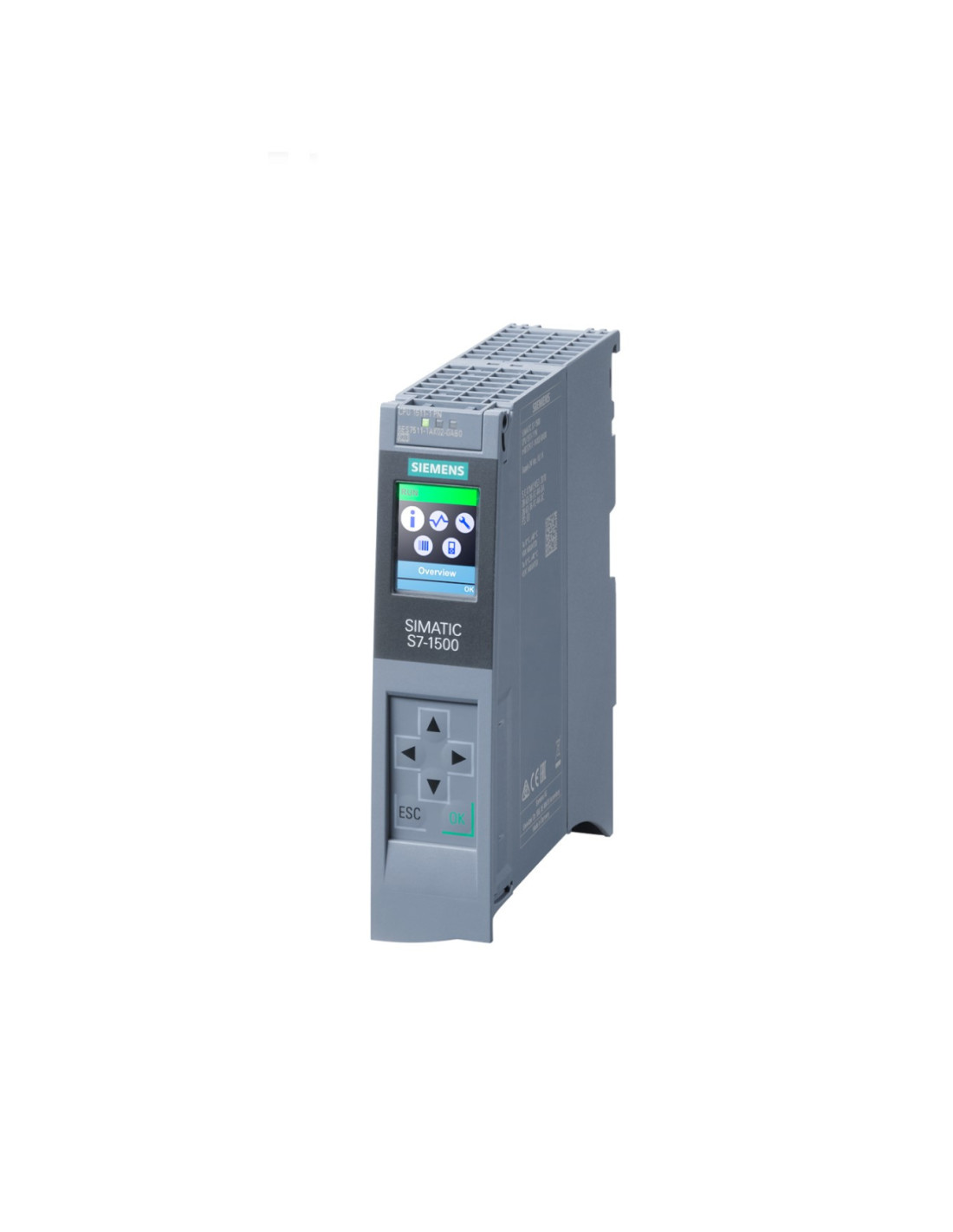

Die zentrale CPU Siemens SIMATIC S7-1500 – 6ES7511-1AK02-0AB0 ist eine Steuereinheit CPU 1511-1 PN aus der Familie der programmierbaren Steuerungen SIMATIC S7-1500. Das Gerät führt das Anwenderprogramm aus und übernimmt die Systemkommunikation in Automatisierungsanwendungen mit geringer bis mittlerer Komplexität.
Die CPU bietet einen Arbeitsspeicher (Work Memory) von 150 KB für das Programm und 1 MB Datenspeicher, was die Ausführung von Steuerungs-, Logik- und Prozessdatenspeicherfunktionen gemäß den Designvorgaben der S7-1500-Systeme ermöglicht. Der Programm- und Datenspeicher ist ein interner Speicher der CPU, dessen Größe sich direkt aus der Konstruktion und Klasse dieses Modells ergibt.
Die Einheit verfügt über eine integrierte PROFINET-IRT-Schnittstelle mit einem 2-Port-Switch, der eine deterministische Kommunikation mit Netzwerkgeräten und die Integration in die Automatisierungsstruktur in Echtzeit ermöglicht. Die Verarbeitungsleistung logischer Operationen wird durch eine Bitzeit von 60 ns bestimmt, was sich auf die Ausführungsgeschwindigkeit des Anwenderprogramms und die Reaktionszeit der Steuerung auswirkt.
Die CPU unterstützt I&M-Identifikationsdaten (I&M0;…I&M3;) gemäß der SIMATIC-Systemarchitektur, was die Verwaltung von Hardwareversionen, die Diagnose und die Wartung erleichtert. Die SIMATIC Memory Card ist für die Speicherung und Aufbewahrung des Programms und der Prozessdaten erforderlich und muss gemäß den Anweisungen des Herstellers verwendet werden.
Die Steuerung wird in der TIA Portal-Umgebung (STEP 7) konfiguriert und programmiert, die mechanische Montage erfolgt auf der SIMATIC S7-1500-Systemschiene. Die Stromversorgung der Einheit erfolgt mit 24 V DC im industriellen Standardbereich, mit Verpolungsschutz.
