Das modulare FAIL-SAFE-I/O-System, das sich leicht in verschiedenen Anwendungen einsetzen lässt, verfügt über die Schutzart IP20 und wurde für Sicherheitsanwendungen bis SIL 3 entwickelt, um den Bedienkomfort und die Funktionalität zu maximieren.

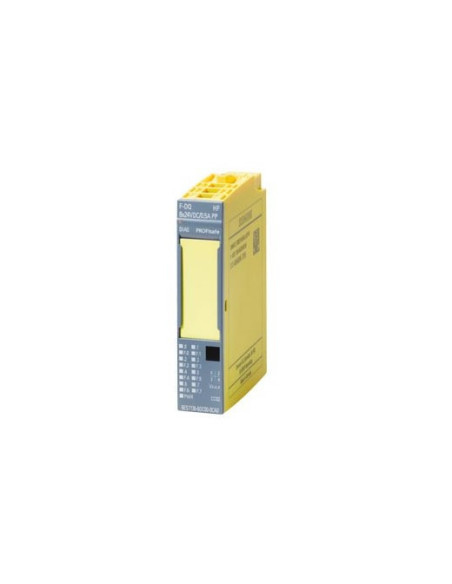

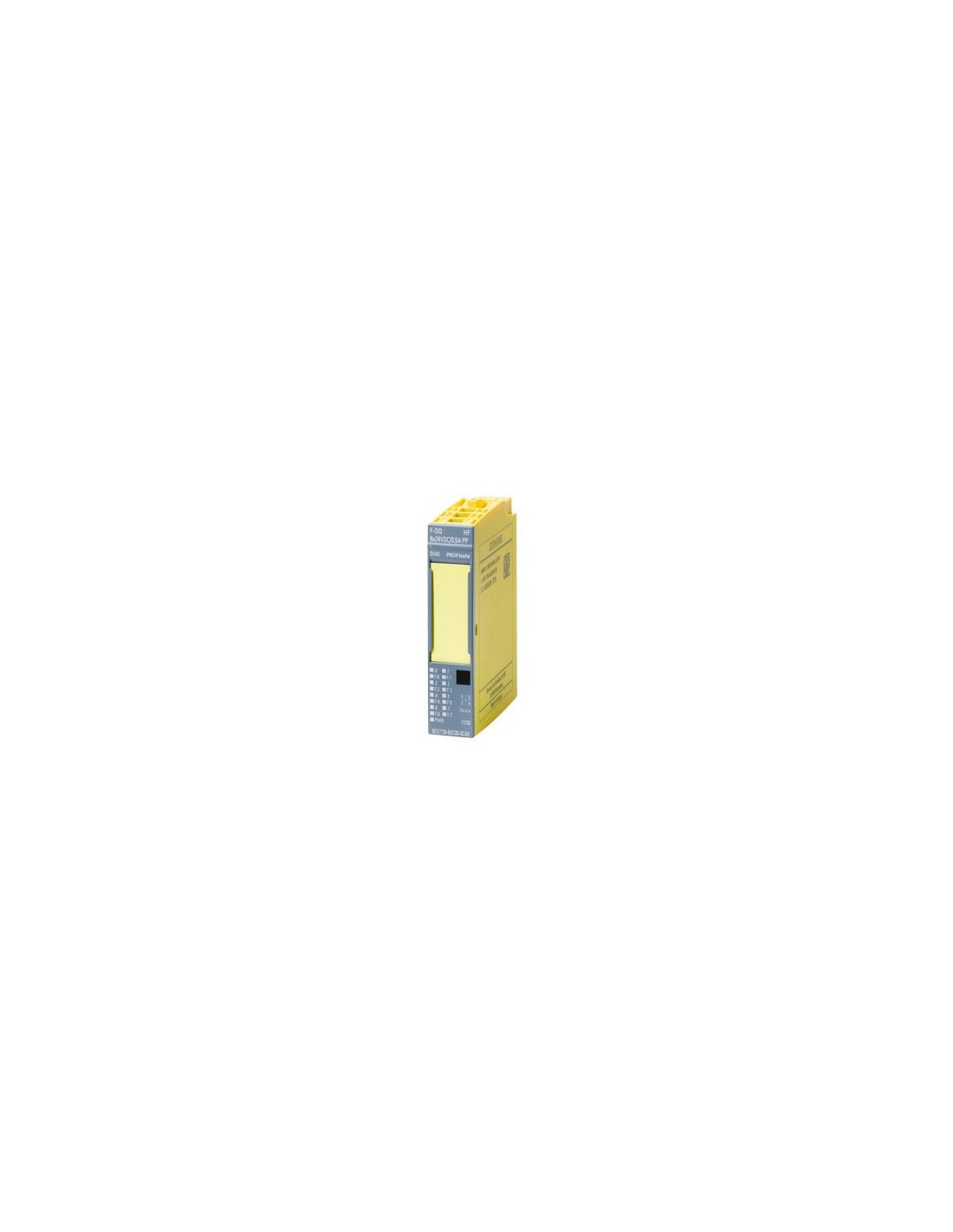

FAIL-SAFE-Erweiterungsmodul für dezentrale SIMATIC ET 200SP-Binär-E/A-Stationen – 6ES7136-6DC00-0CA0 verfügt über insgesamt 8 digitale Ausgänge PP 24 V DC/0,5 A. Das Modul verfügt über integrierte Diagnosefunktionen, die die Stromversorgung, Kurzschlüsse und Leitungsunterbrechungen umfassen. Das Modul unterstützt I&M-Daten von 0 bis 3 und verfügt über einen Verpolungsschutz. Die Konfiguration des Geräts, die Systemintegration und die Engineering-Arbeiten erfolgen mit der Software STEP7 TIA Portal V 13. Die kompakten Abmessungen des Geräts dieser Klasse sind durch die hohe Kanaldichte möglich, die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank. Module mit erhöhtem Sicherheitsstandard Failsafe I/O ermöglichen die Integration in sicherheitsrelevante Systeme über SIMATIC Safety Integrated. Die für einen störungsfreien Betrieb erforderlichen Sicherheitsfunktionen sind in den Modulen integriert. Die Module können in Sicherheitskreisen bis Kat. 4 / SIL 3 eingesetzt werden. Das ET 200SP-System bietet sichere digitale und analoge Eingänge. Darüber hinaus gibt es einen F-Schalter zum Abschalten von Standard-I/O-Modulen und zur sicheren Steuerung von ET 200pro-Motorstartern in Verbindung mit dem ASM 400V-Modul. Die digitalen Failsafe-Signalmodule F-DI /F-DQ entsprechen den Abmessungen der Standardmodule. Die funktionale Sicherheit ist gemäß EN 61508 zertifiziert. Sie sind für Sicherheitsanwendungen bis SIL 3 gemäß EN 62061 und PL e gemäß ISO 13849 ausgelegt. Eine Besonderheit der F-Module SIMATIC ET 200SP ist, dass die F-Adressen bei der Inbetriebnahme durch die Engineering-Software vergeben werden. Das vereinfacht die Konfiguration und spart Zeit. Die Peripheriemodule sind mit verschiedenen farbigen Elementen gekennzeichnet, sodass der Modultyp schnell und einfach identifiziert werden kann. Das dezentrale I/O-System ET 200SP bietet eine große Auswahl an digitalen Ausgangsmodulen, je nach den erforderlichen Funktionen. Es sind Module mit Basis- (BA) oder Standardfunktionalität (ST) sowie Module mit erweiterten Funktionen (HF High Feature / HS High Speed) erhältlich. Für dieses System sind zusätzlich digitale Eingänge für NAMUR-Sensoren und Module für Wechselspannungen von 120 bis 230 V sowie NO- und CO-Relaisausgänge erhältlich. Verbesserte Funktionen wie Oversampling, d. h. schnelle, gleichmäßige Datenerfassung oder vielmehr -übertragung bei moderaten Prozessorzyklen, bieten dem Anwender die Möglichkeit, Messwerte in synchronen und festen, gleichmäßigen Zeitabständen im Rahmen des PROFINET-Transmit-Taktes zu bestimmen. Die Konfiguration des ET 200SP-Stationssystems ist einfach zu skalieren und kostengünstig optimiert, erweitert um eine umfassende Basis digitaler und analoger IO-Module. SIMATIC ET 200SP ist etwa 50 % schmaler als andere vergleichbare dezentrale Peripheriegeräte. Mit einer Höhe von etwa 115 Millimetern bietet das System Platz für 16 Kanäle mit Einstranganschluss ohne AUX-Stecker. Bei einer 3-Leiter-Verbindung mit AUX-Steckern beträgt die Höhe für 8 Kanäle 140 Millimeter. Die Tiefe beträgt 75 Millimeter. Um die Größe so gering wie möglich zu halten, ist das Versorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP-System integriert.
