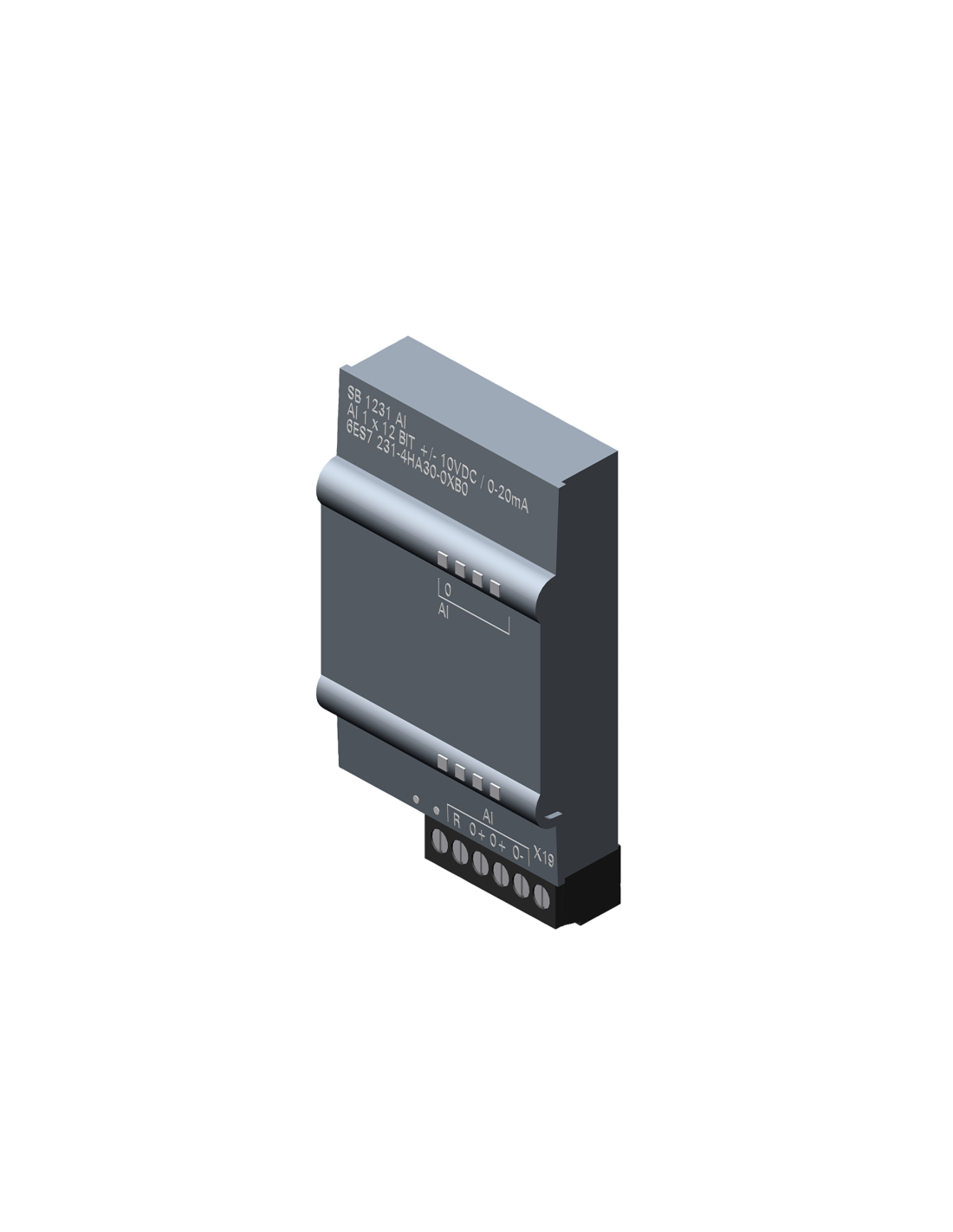

Das Modul Siemens SB 1231 AE - 6ES7231-4HA30-0XB0 ist eine analoge Signalplatine, die die Möglichkeiten der Steuerungen der Serie SIMATIC S7-1200 um einen einkanaligen Analogeingang erweitert. Das Modul ist mit einem analogen Eingang ausgestattet, der sowohl im Spannungs- als auch im Strommodus betrieben werden kann, was seine Vielseitigkeit in verschiedenen industriellen Anwendungen erheblich erhöht.
- Im Spannungsmodus unterstützt es einen breiten Wertebereich – von ±2,5 V über ±5 V bis ±10 V –, wodurch viele Standard-Sensoren und -Transducer ohne zusätzliche Signalwandler direkt angeschlossen werden können.
- Der Strommodus 0–20 mA ermöglicht wiederum den Betrieb mit Geräten, die den industriellen Standard für analoge Übertragung 4–20 mA oder 0–20 mA verwenden, wie sie häufig in Mess- und Prozesssteuerungssystemen zu finden sind.
Dank eines 12-Bit-Analog-Digital-Wandlers (A/C) garantiert das Modul eine präzise Abtastung der Eingangssignale und deren Umwandlung in hochgenaue digitale Daten. Dies ermöglicht wiederum eine präzise Abbildung physikalischer Werte wie Temperatur, Druck, Durchfluss oder Position mit minimalem Messfehler und hoher Wiederholgenauigkeit. Diese Auflösung ist für die meisten Anwendungen in Maschinen, HLK-Systemen, Produktionslinien und Gebäudemanagementsystemen ausreichend und sorgt für ein ausgewogenes Verhältnis zwischen Signalqualität und Geschwindigkeit.
Darüber hinaus wurde das Modul so konzipiert, dass es möglichst wenig Energie verbraucht und nur minimalen Platzbedarf hat. Der Energiebedarf des SM-Busses beträgt etwa 55 mA bei einer Spannung von 5 V DC, was einer Verlustleistung von etwa 0,4 W entspricht – ein für ein Gerät dieser Art äußerst geringer Wert. Das kompakte Gehäuse mit den Abmessungen 38 x 62 x 21 mm ermöglicht eine einfache Montage, ohne dass der Platz im Schaltschrank neu organisiert werden muss, was besonders bei Anwendungen mit begrenztem Platzangebot wichtig ist.
Flexible Integrations- und Filterzeiten ermöglichen die Reduzierung von Netzstörungen (z. B. 10/50/60 Hz), was die Zuverlässigkeit der Messungen unter schwierigen Bedingungen erhöht. Das Modul zeichnet sich durch einen breiten Betriebstemperaturbereich (–20 bis +60 °C) aus und erfüllt strenge EMV-, Schock- und Vibrationsnormen sowie die Zertifizierungen CE, UL, cULus, FM und RCM, wodurch es in anspruchsvollen Automatisierungsanlagen eingesetzt werden kann. Dank der einfachen Montage auf der CPU S7‑1200 und der Kompatibilität mit der Siemens-Infrastruktur ist das Modul SB 1231 AE eine leistungsstarke und wirtschaftliche Lösung für die Erweiterung von Steuerungen um einen Analogeingang in vielen Anwendungen – von Maschinensteuerungssystemen über HLK-Anlagen bis hin zu industriellen Prozessen, die eine präzise Signalerfassung erfordern.
