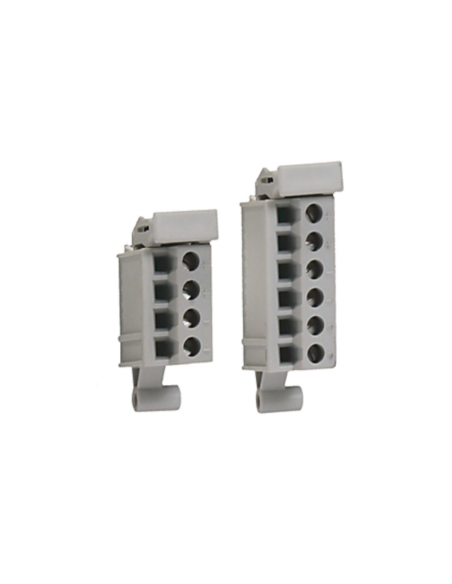

Das Stromversorgungsmodul 5069-RTB64-SCREW ist ein kompletter Satz von Anschlüssen in Form eines Satzes abnehmbarer Schraubklemmenleisten (RTB), der für das I/O Compact 5000-System entwickelt wurde.
Der Steckverbindersatz ermöglicht sowohl den Anschluss der Stromversorgung „MOD” (Systemstromversorgung) als auch „SA” (Objektstromversorgung) über separate Klemmleisten: 4-polig und 6-polig, was eine flexible Installation und die Möglichkeit der Verwendung verschiedener Stromversorgungskonfigurationen in den Systemmodulen gewährleistet. Die Schraubkonstruktion (Screw type) der RTB-Leisten ermöglicht eine dauerhafte und sichere Verbindung der Leitungen – sowohl einzelne als auch gebündelte Leitungen mit den meisten Standardquerschnitten von 0,5 … 1,5 mm² (22 … 16 AWG) können verwendet werden.
Das Set ist für die Montage auf einer DIN-Schiene vom Typ EN 50022 (35 × 7,5 mm) vorgesehen, wodurch es mit typischen Schaltschränken kompatibel ist; das Anzugsmoment der Schienen beträgt bei Schraubschienen typischerweise 0,4 N·m (3,5 lb·in). Das Set 5069-RTB64-SCREW enthält die Leisten 5069-RTB4-SCREW und 5069-RTB6-SCREW, wodurch sowohl 4-polige als auch 6-polige Stromversorgungskonfigurationen unterstützt werden. Damit ist dieses Kit ein universelles Zubehör für die gesamte Produktreihe der Compact 5000-Module – einschließlich der Steuerungen CompactLogix 5380, Compact GuardLogix 5380 und EtherNet/IP-Adapter der Serie 5069-AEN2TR.
Dieses Kit enthält keine E/A-Module – diese müssen separat bestellt werden – und dient ausschließlich als Stromversorgung für das E/A-System.
