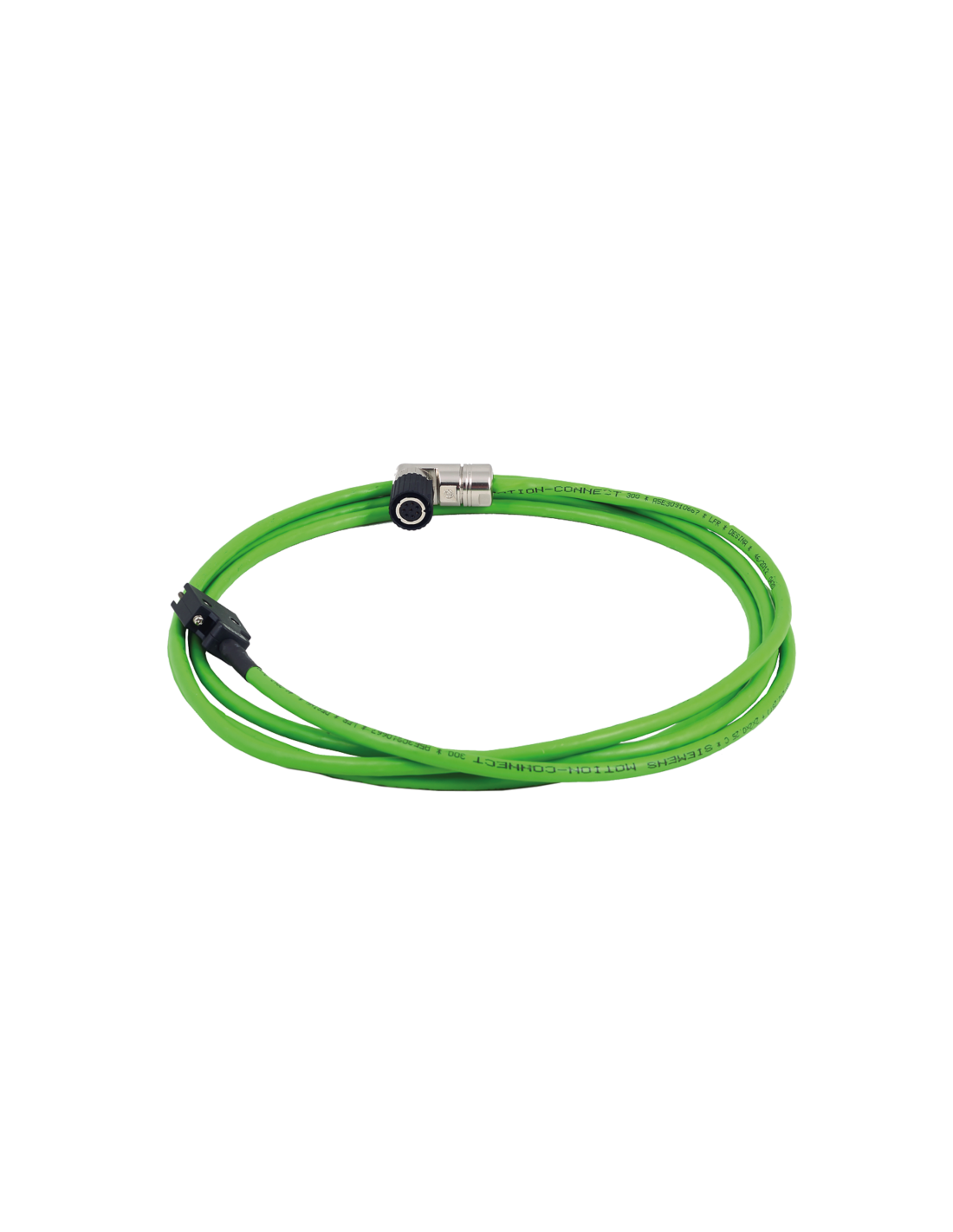

Siemens-Kabel – 6FX3002-2DB10‑1BF0 ist ein werkseitig konfektioniertes Signalkabel der Serie MOTION‑CONNECT 300, das für den direkten Einsatz mit ABS-Absolutwertgebern in Motoren der Serie SIMOTICS S‑1FL6 HI vorgesehen ist und ein komplettes und getestetes 15 m langes Verbindungssystem ohne eigene Verkabelung garantiert.
Es besteht aus zehn Adern – drei Paaren mit einem Querschnitt von 2 × 0,22 mm² und zwei abgeschirmten Paaren mit 2 × 0,25 mm² – und gewährleistet eine hohe Signalintegrität in schwer zugänglichen Motor- und Antriebsanlagen. Das Kabel mit einem maximalen Durchmesser von 7,8 mm ist mit einem einfachen M12-Stecker ausgestattet, der mit dem Motion-Connect-System kompatibel ist und eine schnelle und dichte Verbindung mit dem Antrieb ermöglicht, die den IP65-Standard erfüllt. Der PVC-Mantel ist gemäß EN 60811-2-1 beständig gegen Mineralöle und entspricht der Brandschutzklasse EN 60332-1-1 bis -3, was sich in industriellen Umgebungen mit erhöhten Anforderungen bewährt. Mechanisch hält das Kabel bis zu einer Million Biegezyklen stand, bietet einen Biegeradius von mindestens 155 mm und eine Verdrehungstoleranz von ±30°/m, wodurch es sich ideal für Kabelkanäle eignet, unabhängig davon, ob es in einer festen oder beweglichen Position arbeitet. Der Betriebstemperaturbereich von -25 °C bis +80 °C gewährleistet einen zuverlässigen Betrieb unter einer Vielzahl von Bedingungen und entspricht seit August 2016 der RoHS-Richtlinie. Das Kabel ist eine Plug-and-Play-Lösung für Absolutwertgeber, die Zeit bei der Montage spart und das Fehlerrisiko verringert, was sich in einer stabilen Funktion der Antriebssysteme und einer Reduzierung der Installationskosten niederschlägt.
