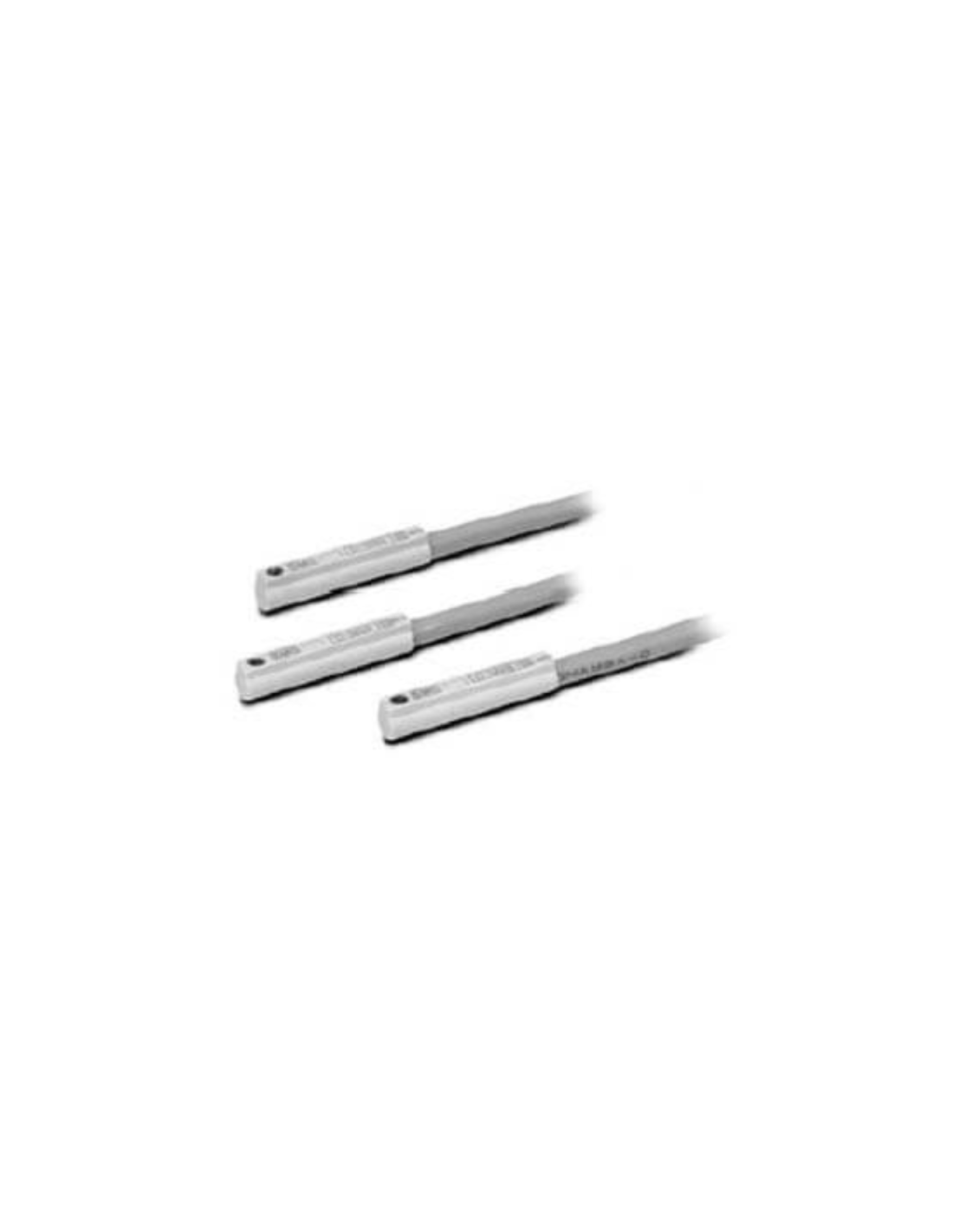

Der Sensor SMC D-M9B ist ein moderner Magnetfelddetektor, der für die Montage an pneumatischen Zylindern mit Magnet im Kolben vorgesehen ist. Das Gerät gehört zur Serie D-M9, die seit vielen Jahren die Standardlösung von SMC im Bereich kompakter Kolbenpositionssensoren darstellt. Diese Serie vereint hohe Präzision, Umweltbeständigkeit und einfache Montage und findet daher breite Anwendung in der industriellen Automatisierung und in modernen Pneumatiksystemen.
Das Modell D-M9B ist eine 2-Leiter-Variante (2-wire type), die eine einfache Montage und einen einfachen Anschluss in Anwendungen ermöglicht, in denen eine Minimierung der Anzahl der Leitungen erforderlich ist. Der Sensor wurde für den Einsatz unter verschiedenen industriellen Bedingungen entwickelt und kann sowohl in Automatisierungssystemen als auch in Standard-Pneumatiksystemen eingesetzt werden, in denen eine präzise Erkennung der Endposition des Aktuators erforderlich ist.
Die Serie D-M9 zeichnet sich durch ihre kompakte Bauweise und die Möglichkeit der direkten Montage am Aktuator ohne zusätzliche Halterungen aus, was Platz spart und die Installation vereinfacht. Diese Sensoren nutzen Halbleitertechnologie, wodurch mechanischer Verschleiß vermieden und die Lebensdauer im Vergleich zu klassischen Reedschaltern erheblich verlängert wird. Das Modell D-M9B verfügt über die hohe Schutzart IP67, was vollständige Staubdichtigkeit und Schutz vor kurzzeitigem Eintauchen in Wasser bedeutet. Dadurch eignet sich der Sensor ideal für Anwendungen, die eine hohe Dichtigkeit und Widerstandsfähigkeit gegen äußere Einflüsse erfordern, wie z. B. Verpackungslinien, Förderbänder, Montagesysteme oder Prozessautomatisierung.
Das Gerät zeichnet sich durch eine Versorgungsspannung im Bereich von 10 bis 28 V DC aus, wodurch es flexibel an verschiedene Steuerungssysteme, einschließlich SPS-Steuerungen und Industrierelais, angepasst werden kann. Die Version D-M9B ist mit einem zweiadrigen Kabel mit einem Querschnitt von 0,15 mm² ausgestattet, das aus einem flexiblen, biege- und bruchfesten Kunststoff besteht. Der Sensor hat einen sehr geringen Leckstrom und einen minimalen Spannungsabfall, was einen stabilen Betrieb auch bei langen Kabeln gewährleistet. Seine Funktionsweise basiert auf der Erkennung des Magnetfelds eines im Kolben des Aktuators angeordneten Magneten, was eine berührungslose und schnelle Positionserkennung ohne Verschleiß der mechanischen Komponenten ermöglicht.
Dank seiner Konstruktion ist der Sensor D-M9B ein praktisch wartungsfreies Gerät. Er kann in jeder Einbaulage verwendet werden, und die geringen Abmessungen des Gehäuses ermöglichen auch den Einbau in Anwendungen mit begrenztem Platzangebot. SMC bietet auch eine Reihe von Montagezubehör und Kabeln in verschiedenen Längen an, was die Integration in bestehende Pneumatiksysteme erleichtert. Dieses Modell zeichnet sich außerdem durch eine hohe Vibrations- und Stoßfestigkeit aus, was sich in seiner Zuverlässigkeit in dynamischen Industrieumgebungen niederschlägt.
Der SMC D-M9B ist die ideale Lösung für Anwender, die einen präzisen, langlebigen und einfach zu montierenden Positionssensor suchen. Dank der Kombination aus einfacher Installation, Umweltbeständigkeit und der für die Marke SMC charakteristischen Verarbeitungsqualität erfreut sich dieses Modell großer Beliebtheit in der Maschinenbau-, Lebensmittel-, Logistik- und Automobilindustrie. Seine Konstruktion gewährleistet die vollständige Konformität mit den Anforderungen der CE- und RoHS-Normen, was die Sicherheit und Umweltfreundlichkeit des Geräts bestätigt.
