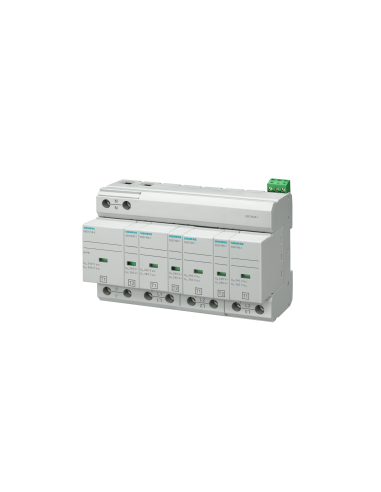

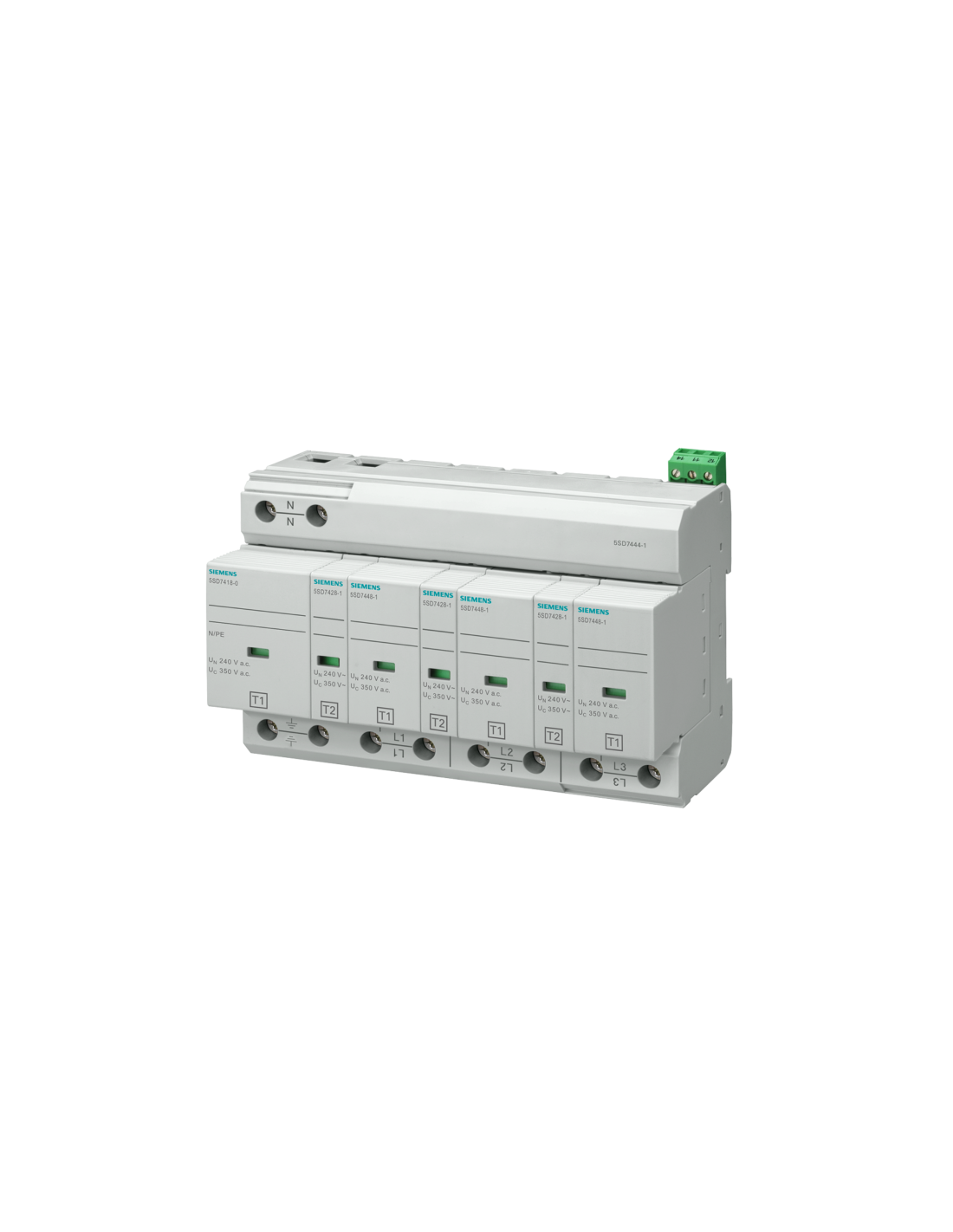

Siemens - 5SD7444‑1 ist ein fortschrittlicher kombinierter Blitzstromableiter und Überspannungsschutz, der zum Schutz von elektrischen Anlagen in TN‑S- und TT-Systemen vor den Auswirkungen von Blitzeinschlägen und transienten Überspannungen entwickelt wurde. Das Gerät wurde für den Einsatz unter rauen Industrie- und Infrastrukturbedingungen entwickelt und bietet die Schutzklasse B+C (Typ 1+2) und eine maximale Dauerspannung von bis zu 350 V. Es verfügt über vier Schutzpfade (3 Phasen + Neutralleiter) und lässt sich dank seiner modularen Bauweise einfach auf einer Standard-DIN-Schiene (35 mm) montieren. Die austauschbaren Schutzeinsätze können ohne Eingriff in die Anlage ausgetauscht werden.
Der Überspannungsableiter 5SD7444-1 bietet eine sehr hohe Ableitleistung für Blitzströme – bis zu 100 kA Entladungsstrom im Impuls (8/20 µs) zwischen Phase und Neutralleiter/PE sowie 25 kA zwischen den Phasen, was die Sicherheit der wertvollsten Systemkomponenten gewährleistet. Das Gerät ist mit einer optischen Statusanzeige ausgestattet, die den Austauschbedarf signalisiert, und ermöglicht die Fernüberwachung über einen Meldekontakt. Es besteht aus strapazierfähigem PBT-Kunststoff mit Schutzart IP20 und hält extremen Bedingungen stand – einschließlich einer Luftfeuchtigkeit von bis zu 95 % und Temperaturen von –40 °C bis +80 °C – die Konstruktion absorbiert Stöße bis zu 25 g und Vibrationen bis zu 5 g in einem breiten Frequenzspektrum. Das Gerät ist nach internationalen Normen zertifiziert, darunter IEC 61643-11, EN 61643-11 und IEC 61010-1, und die Einhaltung der RoHS-Richtlinie und der WEEE-Rücknahmevorschriften zeugt von seiner Umweltfreundlichkeit. Siemens 5SD7444-1 ist eine zuverlässige Lösung zum Schutz vor Überspannungen in elektrischen Anlagen von Gebäuden, Industrieanlagen und Umspannwerken.
