Das modulare E/A-System, das sich leicht in verschiedenen Anwendungen einsetzen lässt, verfügt über die Schutzart IP20 und wurde so konzipiert, dass es maximalen Bedienkomfort und maximale Funktionalität bietet.

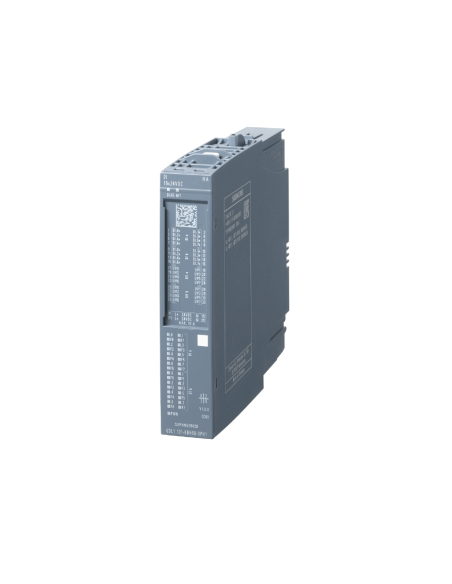

Das Erweiterungsmodul für dezentrale SIMATIC ET 200SP HA -
6DL1131-6BH00-0PH1
Binäre I/O-Stationen verfügt über insgesamt 16 HART-Ausgänge mit einer Spannung von 24 V DC. Das Modul verfügt über integrierte Diagnosefunktionen, die die Stromversorgung, Kurzschlüsse und Leitungsunterbrechungen umfassen. Das Modul mit DI-, MSI- und isochronem Modus unterstützt I&M-Daten von 0 bis 3. Die Konfiguration des Geräts, die Integration in das System und die Engineering-Arbeiten erfolgen mit der Software STEP 7 TIA Portal ab Version V13 SP1. Die kompakten Abmessungen des Geräts dieser Klasse sind durch die hohe Kanaldichte möglich, die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank.
Die Konfiguration des ET 200SP-Systems ist einfach skalierbar und kostengünstig optimiert und wird durch eine umfassende Basis digitaler und analoger IO-Module erweitert. SIMATIC ET 200SP ist etwa 50 % schmaler als andere vergleichbare dezentrale Peripheriegeräte. Mit einer Höhe von etwa 115 Millimetern bietet das System Platz für 16 Kanäle mit Einstranganschluss ohne AUX-Stecker. Um die Größe so gering wie möglich zu halten, ist das Versorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP-System integriert.
Module mit erhöhtem Sicherheitsstandard Failsafe I/O ermöglichen die Integration in sicherheitsrelevante Systeme mit SIMATIC Safety Integrated. Die für den störungsfreien Betrieb erforderlichen Sicherheitsfunktionen sind in die Module integriert. Die Module können in Sicherheitskreisen bis Kat. 4 / SIL 3 eingesetzt werden. Das ET 200SP-System bietet sichere digitale und analoge Eingänge. Darüber hinaus gibt es einen F-Schalter zum Abschalten von Standard-E/A-Modulen und zur sicheren Steuerung von ET 200pro-Motorstartern in Verbindung mit dem ASM 400V-Modul. Die digitalen Failsafe-Signalmodule F-DI /F-DQ entsprechen den Abmessungen der Standardmodule. Die funktionale Sicherheit ist gemäß EN 61508 zertifiziert. Sie sind für Sicherheitsanwendungen bis SIL 3 gemäß EN 62061 und PL e gemäß ISO 13849 ausgelegt. Eine Besonderheit der F-Module SIMATIC ET 200SP ist, dass die F-Adressen bei der Inbetriebnahme durch die Engineering-Software vergeben werden. Das vereinfacht die Konfiguration und spart Zeit.
| Versorgungsspannung für DC |
19,2..28,8 V |
| Art der Versorgungsspannung |
DC |
| Anzahl der digitalen Eingänge |
16 |
| Konfigurierbare Digitaleingänge |
ja |
| Eingangsstrom bei Signal 1 |
2,5 mA |
| Zulässige Eingangsspannung |
-30..30 V |
| Art der Eingangsspannung |
DC |
| Art des digitalen Ausgangs |
ohne |
| Mit optischer Schnittstelle |
nein |
| Unterstützt das Protokoll für TCP/IP |
nein |
| Unterstützt das Protokoll für CAN |
Nein |
| Unterstützt das Protokoll für INTERBUS |
nein |
| Unterstützt das Protokoll für ASI |
nein |
| Unterstützt das Protokoll für KNX |
nein |
| Unterstützt das Protokoll für MODBUS |
nein |
| Unterstützt das Protokoll für Data-Highway |
nein |
| Unterstützt das Protokoll für DeviceNet |
nein |
| Unterstützt das Protokoll für SUCONET |
nein |
| Unterstützt das Protokoll für LON |
nein |
| Unterstützt das Protokoll für PROFINET CBA |
nein |
| Unterstützt das Protokoll für SERCOS |
nein |
| Unterstützt das Protokoll für Foundation Fieldbus |
nein |
| Unterstützt das Protokoll für EtherNet/IP |
nein |
| Unterstützt das Protokoll für DeviceNet Safety |
nein |
| Unterstützt das Protokoll für INTERBUS-Safety |
nein |
| Unterstützt das Protokoll für SafetyBUS p |
nein |
| Unterstützt das Protokoll für andere Bussysteme |
nein |
| Bluetooth-Funkstandard |
nein |
| WLAN-Standard 802.11 |
nein |
| GPRS-Funkstandard |
nein |
| GSM-Funkstandard |
nein |
| Funkstandard UMTS |
nein |
| IO-Link-Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Montage auf Tragschiene möglich |
ja |
| Montage an Wand/Direktmontage möglich |
nein |
| Frontmontage möglich |
ja |
| Montage in einem Rack möglich |
ja |
| Breite |
22,5 mm |
| Höhe |
115 mm |
| Tiefe |
138 mm |
| EAN |
4047622331064 |
| UPC |
804766484261 |
| Statistische Warennummer |
85389091 |
| Katalogbezeichnung |
STPCS7 |
| FAGR |
4D62 |
| Gruppencode |
R336 |
