Dank ihrer vielseitigen Ausstattung, ihrer kompakten Bauweise und ihrem integrierten Kommunikationssystem bewähren sich die Steuerungen der Serie S7-1200 zuverlässig auf jeder Funktionsebene.

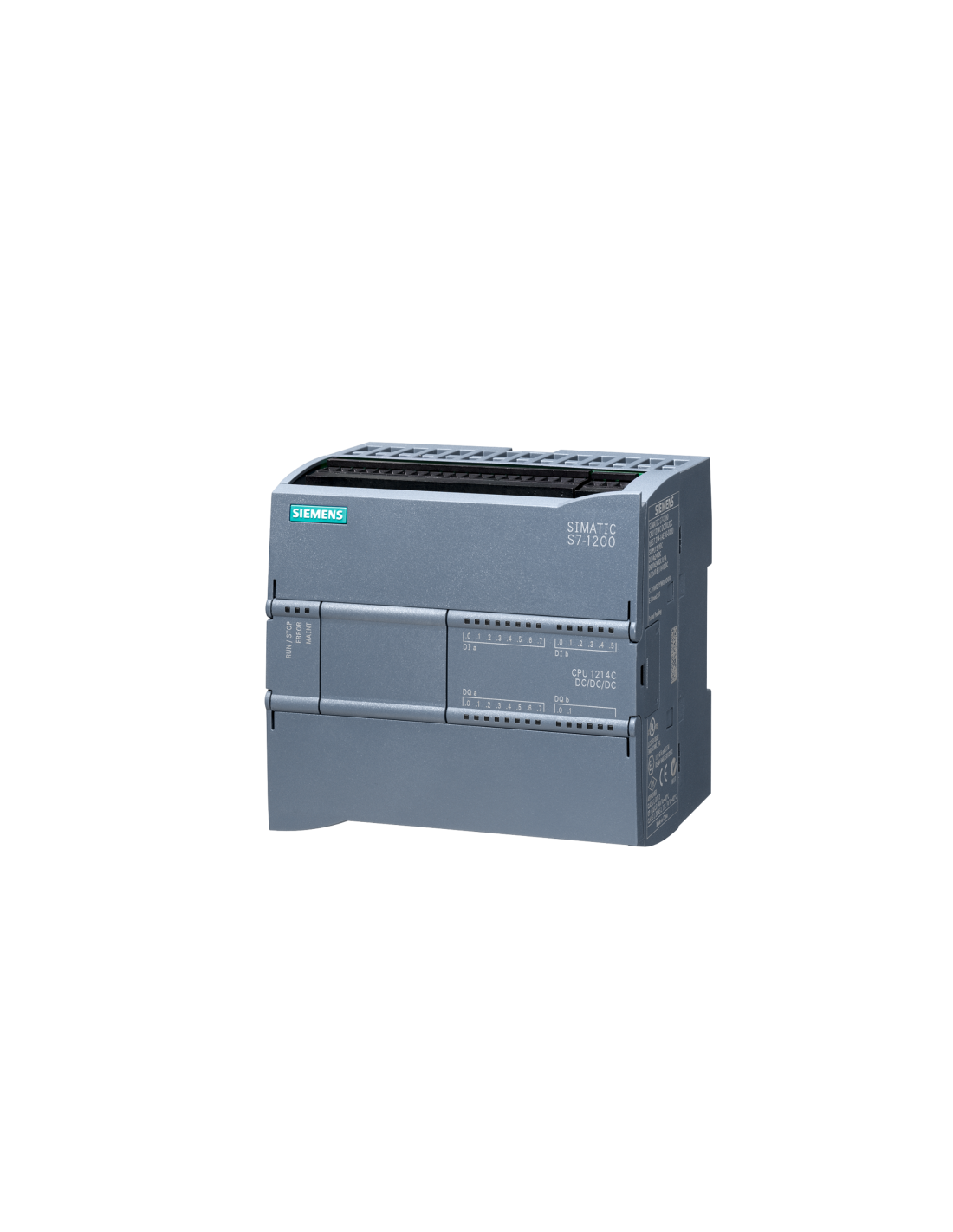

SPS SIMATIC S7-1200 – 6ES7214-1AG40-0XB0 ist eine kompakte CPU-Einheit 1214C DC/DC/DC des SIMATIC S7-1200-Systems von Siemens, die für Steuerungsaufgaben in Automatisierungsanwendungen mit 24-V-DC-Versorgung und direkter Verarbeitung von binären und analogen Signalen ausgelegt ist. Der Controller S7-1200 wurde als kompakter Prozessor konzipiert, was Platz im Schaltschrank spart. Die Ein- und Ausgänge sind integriert, der Controller selbst kann mit einer Vielzahl von Signal- und Kommunikationsmodulen oder weiteren E/A-Modulen erweitert und vergrößert werden.
Das Gerät verfügt über 14 binäre 24-V-DC-Eingänge und 10 binäre 24-V-DC-Ausgänge, wodurch Sensoren und Aktoren, die mit Gleichspannung versorgt werden, direkt angeschlossen werden können. Zusätzlich ist die CPU mit 2 Analogeingängen mit einem Bereich von 0–10 V DC ausgestattet, die die Erfassung grundlegender Analogsignale ohne externe Module ermöglichen.
Die Stromversorgung der Steuerung erfolgt mit 24 V DC, was den Industriestandards für Maschinenautomatisierungssysteme entspricht. Die CPU bietet 150 KB Programm- und Datenspeicher für die Umsetzung der Steuerungslogik, die Verarbeitung von Prozessdaten und Systemfunktionen.
Die Serie kompakter SPS-Steuerungen mit integrierten E/A-Ressourcen für den Einbau in beengten Schaltschränken SIMATIC S7-1200 wurde als erweiterbare SPS-Plattform konzipiert, wobei das Modell CPU 1214C DC/DC/DC eine Erweiterung des Systems um folgende Komponenten ermöglicht:
-
bis zu 8 Ein-/Ausgangsmodulen (SM),
-
bis zu 3 Kommunikationsmodulen (CM),
-
1 Signalplatine (SB).
Dadurch ist es möglich, die Konfiguration der Steuerung flexibel an die Anforderungen der Anwendung anzupassen, ohne die Zentraleinheit zu ändern.
Die CPU 6ES7214-1AG40-0XB0 arbeitet mit der Firmware-Version 4.x, was bedeutet, dass für die Konfiguration, Programmierung und Diagnose die TIA Portal-Umgebung in der Version V20 oder höher erforderlich ist. Die integrierte PROFINET-Schnittstelle ermöglicht die Kommunikation mit HMI-Panels, anderen SPS-Steuerungen und Netzwerkgeräten in Automatisierungssystemen.
