Laser-Entfernungsmesser Dx50 – Vielseitige Messlösungen für die Industrie

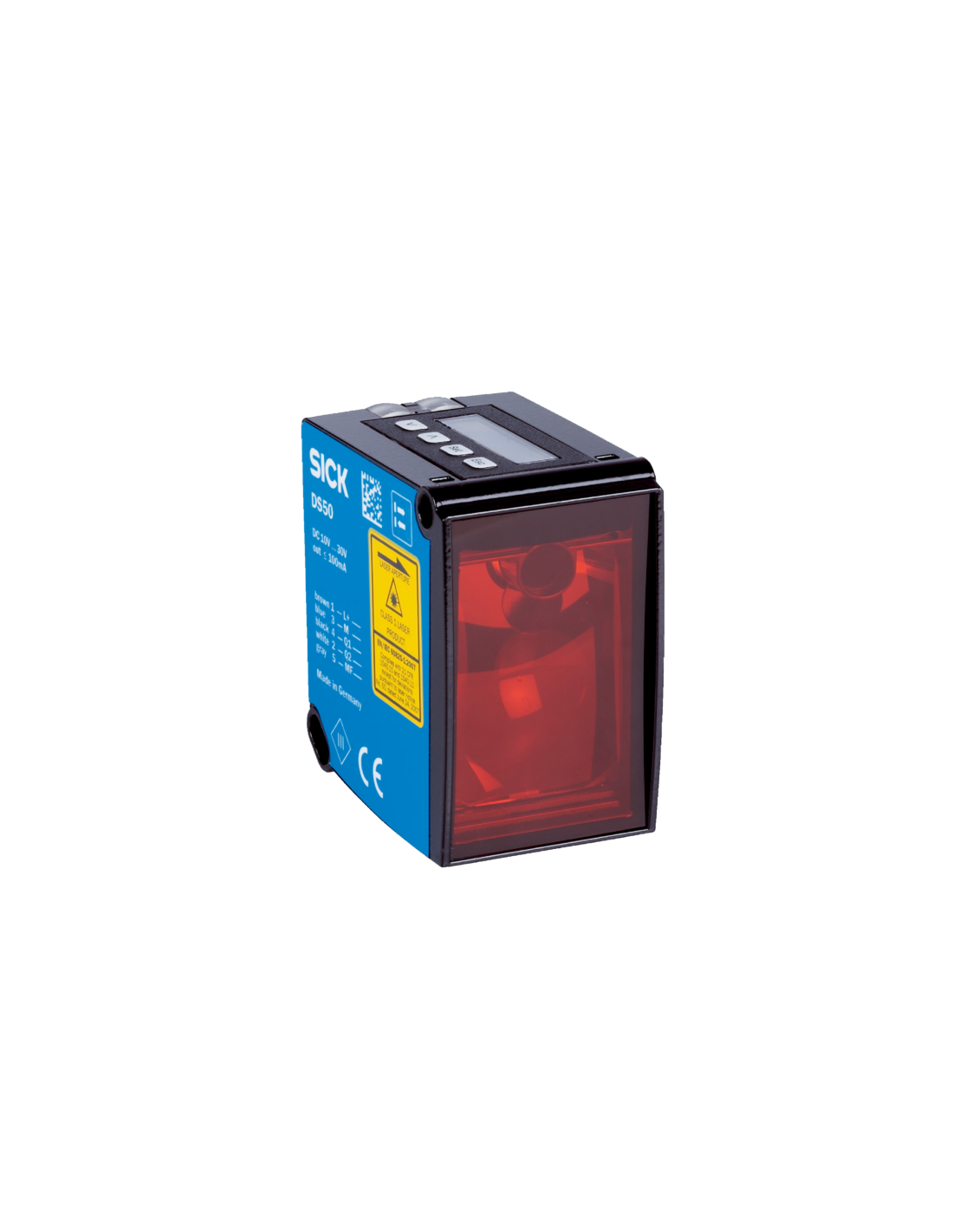

Der Laserdistanzsensor DL50-P1123 aus der Dx50-Serie von SICK ist ein präzises Messgerät für mittlere Erfassungsreichweiten. Dank der Verwendung der Laser-Technologie der Klasse 1 gewährleistet er sichere und genaue Messungen im Bereich von 200 mm bis 50 000 mm unter Verwendung eines reflektierenden Bandes vom Typ „Diamond Grade”.
Der Sensor zeichnet sich durch eine hohe Auflösung von 1 mm und eine Messwiederholbarkeit von ≥2 mm aus, was einen zuverlässigen Betrieb in Anwendungen gewährleistet, die präzise Entfernungsdaten erfordern. Die Messgenauigkeit beträgt ±7 mm und die Reaktionszeit liegt zwischen 15 ms und 30 ms, je nach den Einstellungen für die Mittelwertbildung. Das Gerät emittiert sichtbares rotes Laserlicht mit einer Wellenlänge von 658 nm, einer maximalen Ausgangsleistung von 120 mW und einer Impulsdauer von 2,5 ns bei einer Impulsfrequenz von 1/400. Dadurch wird ein klarer und gut definierter Lichtpunkt mit den Abmessungen 15 mm x 15 mm in einer Entfernung von 10 Metern erzeugt, was das präzise Zielen und Ausrichten des Sensors erleichtert.
Das Gehäuse des DL50-P1123 besteht aus strapazierfähigem Kunststoff (PMMA), wodurch es widerstandsfähig gegen Umwelteinflüsse ist. Das Gerät hat die Schutzart IP65, was eine hohe Staub- und Wasserbeständigkeit bedeutet und den Einsatz unter rauen industriellen Bedingungen ermöglicht. Der Betriebstemperaturbereich reicht von -30 °C bis +65 °C und kann mit zwei Kühlplatten auf +80 °C oder mit einem zusätzlichen Schutzfilter auf +140 °C erweitert werden.
Der Sensor ist mit einem 5-poligen M12-Stecker ausgestattet, der eine einfache Integration in Automatisierungssysteme ermöglicht. Zusätzliche Funktionen wie die Einstellung des gleitenden Durchschnitts (schnell/langsam), der Umschaltmodus „Distance to Object“ (DtO), Teach-in, Skalierung und Invertierung des digitalen und analogen Ausgangs sowie ein Multifunktionseingang zum Ausschalten des Lasers oder für externes Teach-in erhöhen die Flexibilität der Anwendungen.
