Die speziellen Steuergeräte für das SINAMICS-System sind für einen effizienten Betrieb mit integrierten Technologiefunktionen ausgelegt und eignen sich ideal für Pumpen, Ventilatoren oder Kompressoren.

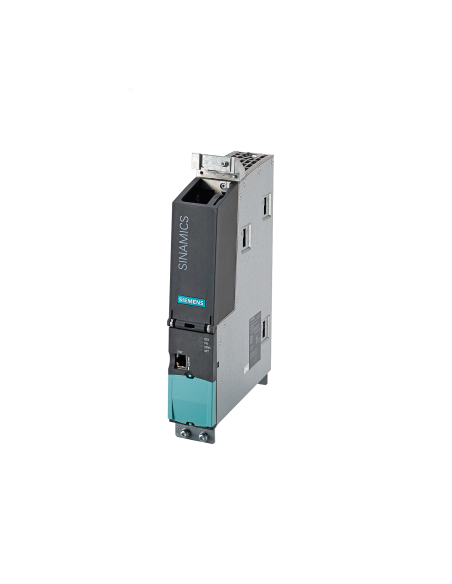

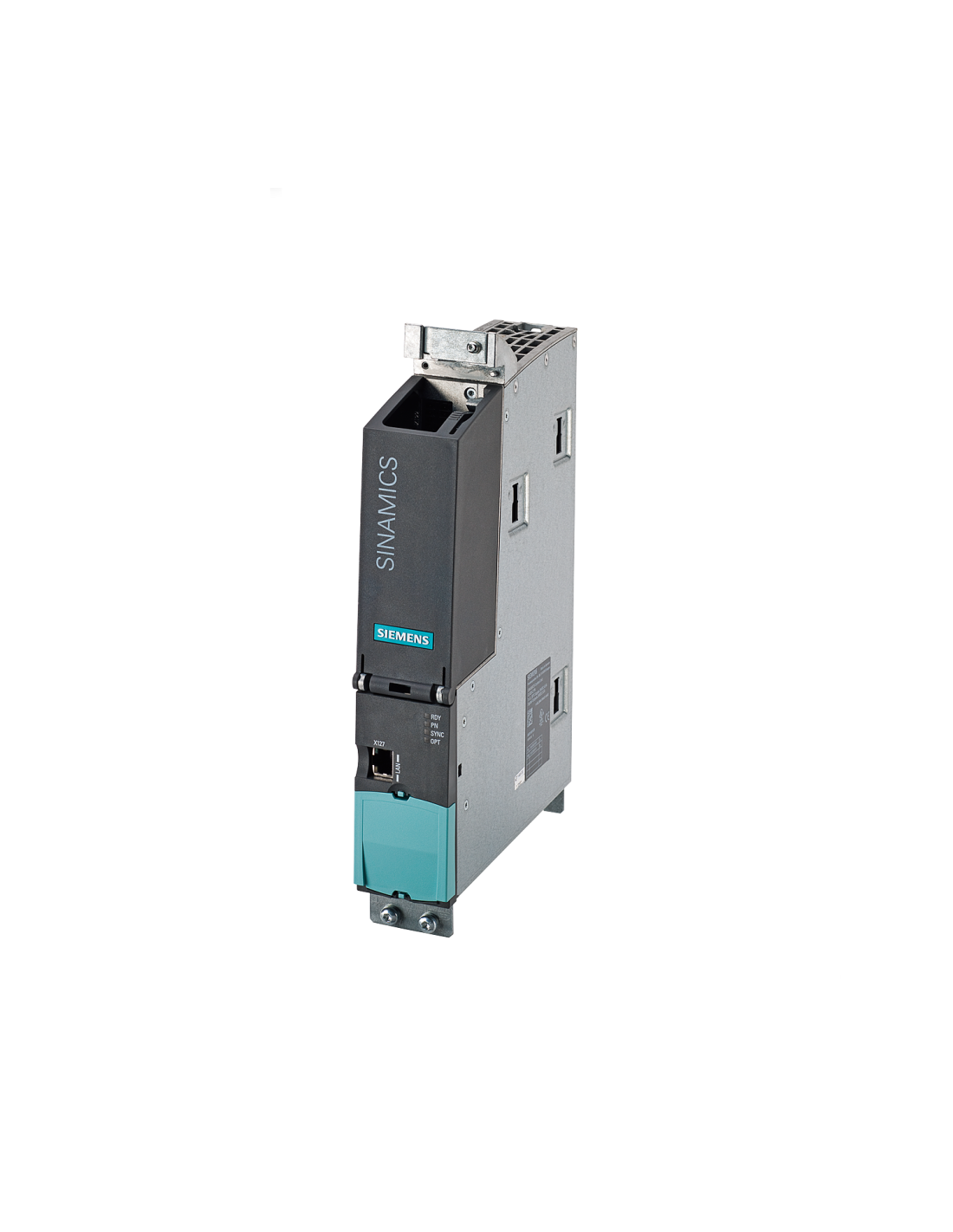

Die Steuereinheit SINAMICS S120 – 6SL3040-1MA01-0AA0 ist das zentrale Steuerungselement des Antriebssystems SINAMICS S120 von Siemens. Dieses Modul ist als CU320-2 PN gekennzeichnet und ist für die Umsetzung von Antriebssteuerungsalgorithmen, die Achskoordination und die Systemkommunikation in mehrachsigen Antriebssystemen verantwortlich. Es kommuniziert über die DRIVE-CLiQ-Schnittstelle effektiv mit den damit verbundenen Komponenten wie Motormodulen, Linearmodulen, Sensormodulen und Klemmenmodulen. Die Einheit ist mit kombinierten Schnittstellen ausgestattet, darunter ein PROFINET-Anschluss und ein Ethernet-Anschluss.
Die SINAMICS S120-Serie wurde als hocheffizientes, modulares Antriebssystem entwickelt, bei dem die Funktionen Stromversorgung, Leistung und Steuerung auf dedizierte Komponenten verteilt sind. In dieser Architektur fungiert die CU320-2 PN als übergeordneter Controller, der den Betrieb der Single Motor Module und Double Motor Module steuert und die Kommunikation mit übergeordneten Automatisierungssystemen übernimmt. Das Modell 6SL3040-1MA01-0AA0 ermöglicht die Steuerung mehrerer Antriebsachsen innerhalb eines S120-Systems und realisiert die Steuerung von Drehmoment, Drehzahl und Position in Anwendungen, die eine hohe Dynamik und Bewegungssynchronisation erfordern. Es wird mit 24 V DC im Bereich von 20,4 bis 28,8 V versorgt. Der maximale Strom für den externen Ausgang beträgt 500 mA.
CU320-2 PN führt auch Diagnose- und Servicefunktionen des SINAMICS S120-Systems aus und ermöglicht den Zugriff auf Betriebsdaten, Achsstatus und Betriebsparameter der Antriebe. Die Konfiguration und Inbetriebnahme erfolgen in der STARTER / TIA Portal-Umgebung gemäß der Architektur der Siemens-Antriebssysteme. Die Steuereinheit 6SL3040-1MA01-0AA0 ist für den Einbau in einen Schaltschrank vorgesehen und arbeitet mit Komponenten des SINAMICS S120-Systems in Maschinenanwendungen, Produktionslinien und fortschrittlichen industriellen Automatisierungssystemen zusammen.
