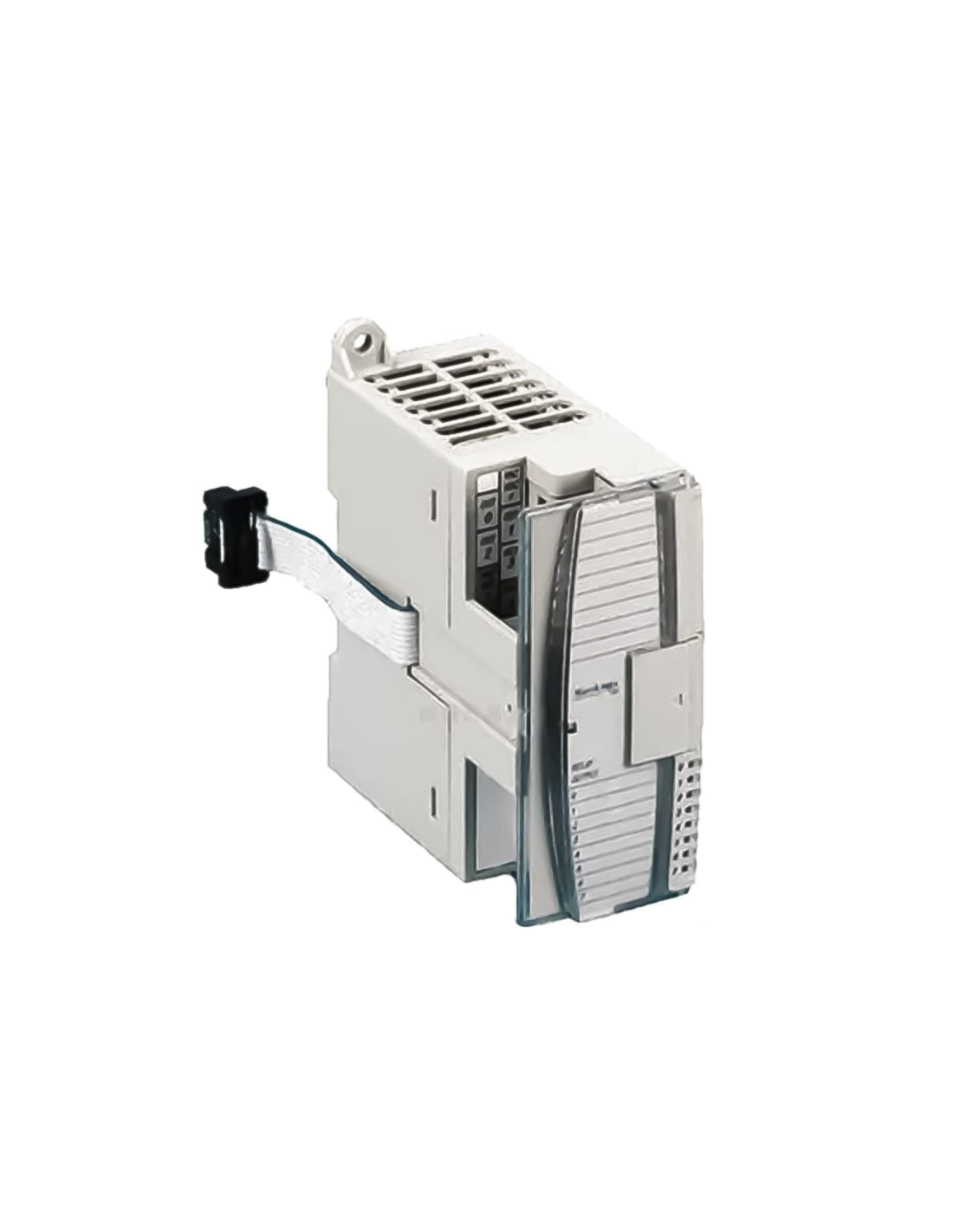

Das Modul 1762-IF2OF2 ist ein kompaktes Kombinationsmodul der MicroLogix-Serie, das die Funktionen von zwei Analogeingängen und zwei Analogausgängen in einem Gehäuse vereint. Es ist für die Zusammenarbeit mit den Controllern MicroLogix 1100, 1200 und 1400 vorgesehen und ermöglicht die gleichzeitige Überwachung von Prozessparametern und die Erzeugung von Steuersignalen. Die Eingänge arbeiten im Differenzmodus und können Spannungssignale im Bereich von 0–10 V DC oder Stromsignale von 4–20 mA verarbeiten, was eine flexible Anpassung an verschiedene Arten von Sensoren und Wandlern ermöglicht. Die einpoligen Analogausgänge ermöglichen die Erzeugung von Spannungssignalen bis zu 10,5 V oder Stromsignalen bis zu 21 mA, wodurch die Steuerung von Aktoren wie Stellantrieben, Ventilen oder Reglern möglich ist.
Das Modul bietet eine Auflösung von 12 Bit, was eine hohe Präzision bei Messungen und Steuerungen garantiert. Durch den Einsatz eines schnellen A/D-Wandlers vom Typ Successive Approximation ist die Konvertierungszeit kurz und die Reaktion des Systems auf Signaländerungen sehr schnell. Das Gerät ist außerdem mit Diagnosefunktionen wie der Erkennung von Bereichsüberschreitungen oder Unterbrechungen des Eingangskreises ausgestattet, was die Instandhaltung erleichtert und die Zeit für die Fehlerbehebung verkürzt.
Die robuste Konstruktion des Moduls, das für die Montage auf einer DIN-Schiene ausgelegt ist, ermöglicht den Einsatz unter rauen industriellen Bedingungen. Mit einem Betriebstemperaturbereich von –20 bis +55 °C (erweiterbar auf +65 °C) und kompakten Abmessungen ist das 1762-IF2OF2 die perfekte Wahl für Automatisierungssysteme mit begrenztem Einbauraum, die gleichzeitig hohe Genauigkeit und Zuverlässigkeit erfordern.
