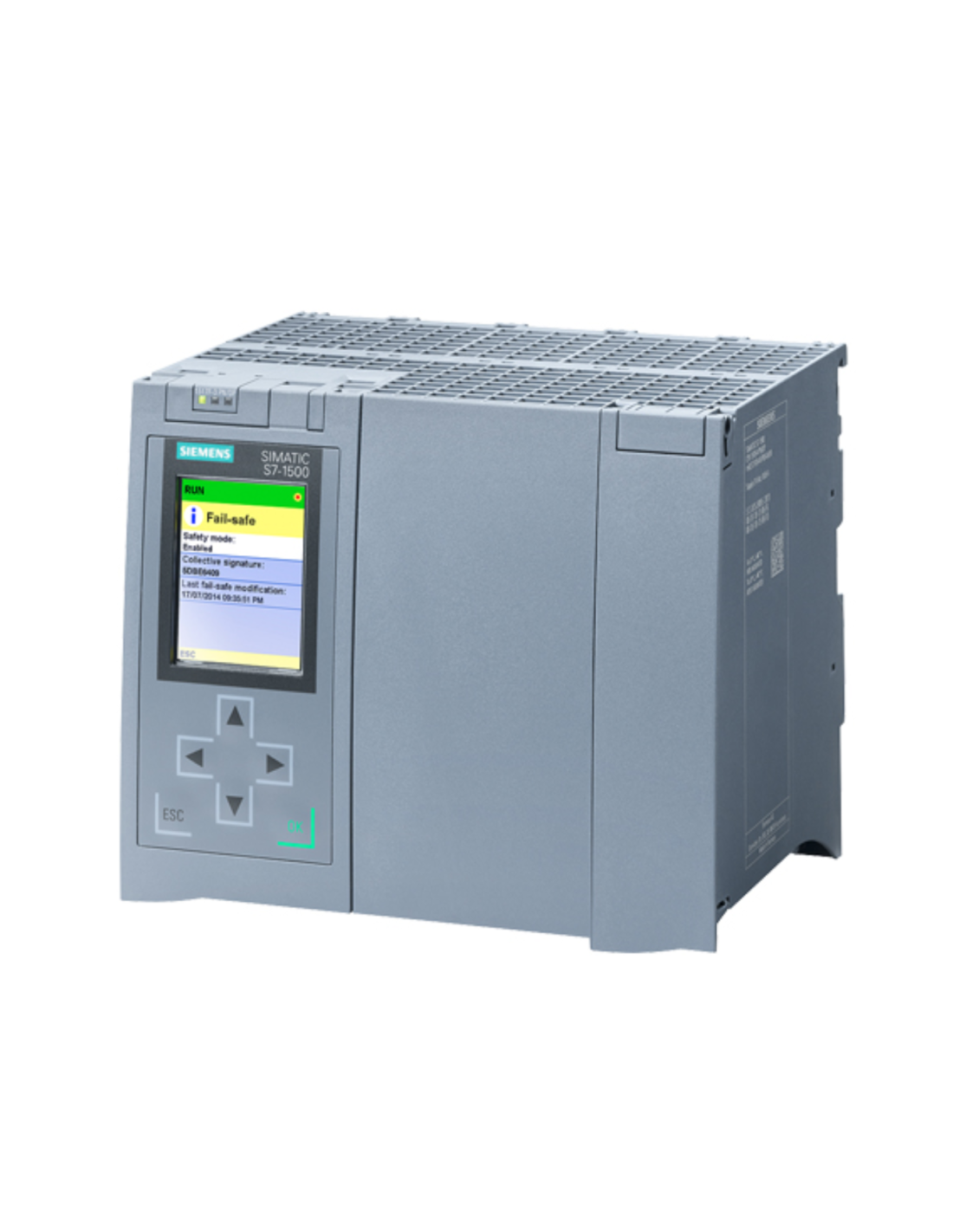

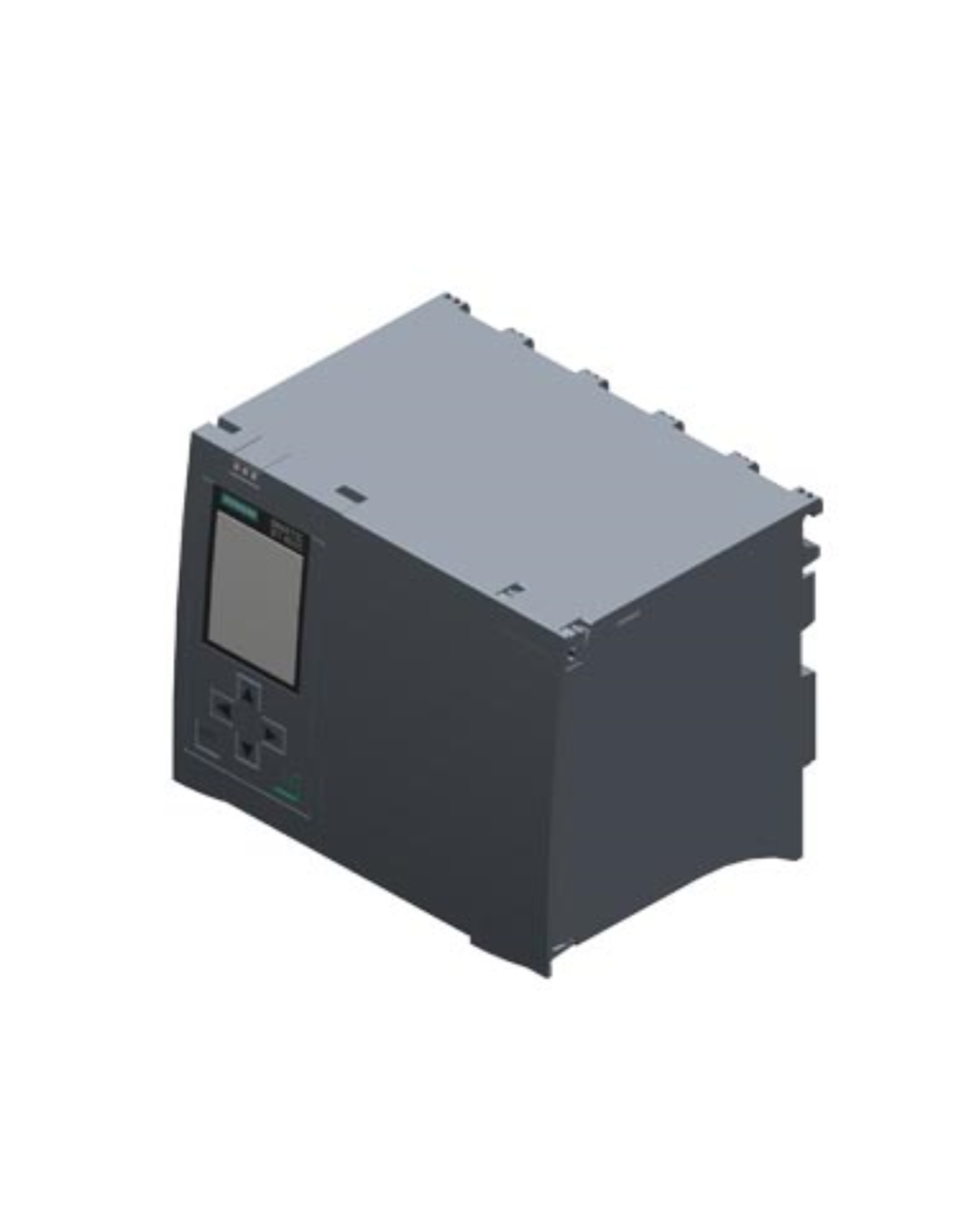

Siemens 6ES7517-3FP01-0AB0 to jednostka centralna fail-safe CPU 1517F-3 PN/DP z rodziny SIMATIC S7-1500F. CPU ma 3 MB pamięci roboczej dla programu i 8 MB dla danych oraz trzy interfejsy komunikacyjne: PROFINET IRT, PROFINET RT i PROFIBUS. Typowy czas wykonania operacji bitowej wynosi 2 ns. Sterownik jest przeznaczony do układów automatyki wymagających realizacji funkcji bezpieczeństwa oraz komunikacji przez PROFIsafe.
Najważniejsze cechy
- Pamięć robocza 3 MB dla programu i 8 MB dla danych – oddzielne zasoby pamięci dla kodu programu oraz danych aplikacji.
- PROFINET X1 z 2-portowym switchem i obsługą IRT – możliwość pracy jako PROFINET IO Controller oraz PROFINET IO Device.
- Drugi interfejs PROFINET X2 z jednym portem – obsługuje komunikację PROFINET RT niezależnie od pierwszego interfejsu.
- Interfejs PROFIBUS X3 RS-485 – CPU może pracować jako PROFIBUS DP Master i obsługuje do 125 DP Devices.
- Obsługa PROFIsafe V2.4 i V2.6 oraz funkcji bezpieczeństwa do SIL 3 według IEC 61508 i PL e według ISO 13849-1.
- Typowy czas operacji bitowej 2 ns, operacji na słowie 3 ns, arytmetyki stałoprzecinkowej 3 ns i zmiennoprzecinkowej 12 ns.
- Do pracy wymagana jest karta SIMATIC Memory Card; maksymalna obsługiwana pojemność pamięci ładowania wynosi 32 GB.
Zastosowanie
CPU 1517F-3 PN/DP może być stosowana jako centralny sterownik instalacji wykorzystujących jednocześnie standardowe funkcje sterowania i funkcje bezpieczeństwa. Dwa interfejsy PROFINET oraz zintegrowany PROFIBUS DP Master pozwalają włączyć sterownik zarówno do sieci PROFINET, jak i istniejącej infrastruktury PROFIBUS. Obsługa PROFIsafe umożliwia komunikację z rozproszonymi urządzeniami bezpieczeństwa pracującymi w tej magistrali.
Kompatybilność i dobór

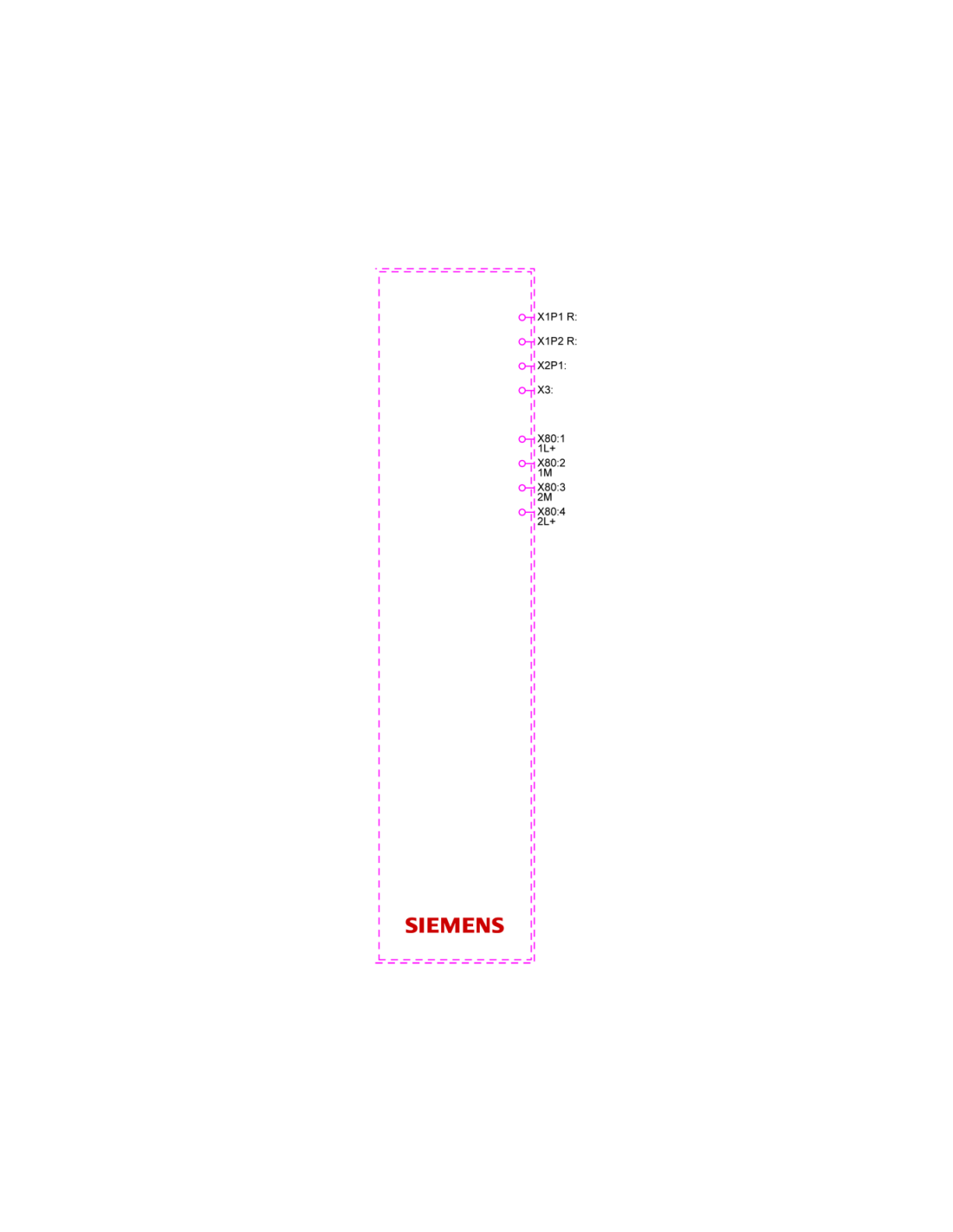

CPU 6ES7517-3FP01-0AB0 jest projektowalna i zintegrowana w STEP 7 TIA Portal od wersji V19 dla firmware V3.1. W starszych wersjach TIA Portal może być projektowana jako 6ES7517-3FP00-0AB0. Przy modernizacji istniejącego projektu należy więc sprawdzić numer skonfigurowanej CPU oraz wersję TIA Portal. Do uruchomienia jednostki konieczna jest SIMATIC Memory Card. Pierwszy interfejs PROFINET X1 obsługuje IRT i ma dwa porty RJ45, drugi interfejs X2 ma jeden port RJ45 i pracuje z PROFINET RT. Trzeci interfejs X3 jest interfejsem RS-485 dla PROFIBUS DP.
Najczęstsze pytania o CPU 1517F-3 PN/DP
Czy 6ES7517-3FP01-0AB0 wymaga karty pamięci?
Tak. Do pracy CPU wymagana jest SIMATIC Memory Card. Obsługiwana pamięć ładowania może mieć pojemność do 32 GB.
Od jakiej wersji TIA Portal można skonfigurować 6ES7517-3FP01-0AB0?
CPU jest bezpośrednio projektowalny i zintegrowany w STEP 7 TIA Portal od wersji V19 dla firmware V3.1. W starszych wersjach TIA Portal może być projektowana jako 6ES7517-3FP00-0AB0.
Jakie interfejsy komunikacyjne ma CPU 1517F-3 PN/DP?
Jednostka ma dwa interfejsy PROFINET oraz jeden PROFIBUS. X1 obsługuje PROFINET IRT i ma zintegrowany switch 2-portowy, X2 obsługuje PROFINET RT, a X3 jest interfejsem RS-485 pracującym jako PROFIBUS DP Master.
Jaki poziom bezpieczeństwa obsługuje ta CPU?
W trybie bezpieczeństwa CPU umożliwia realizację funkcji do SIL 3 według IEC 61508 oraz PL e według ISO 13849-1. Obsługiwany jest protokół PROFIsafe V2.4 i V2.6.
