Modułowy system I/O, którym łatwo można określić zużycie energii i mocy, wersje High Feature umożliwiają również wykonywanie analiz sieci

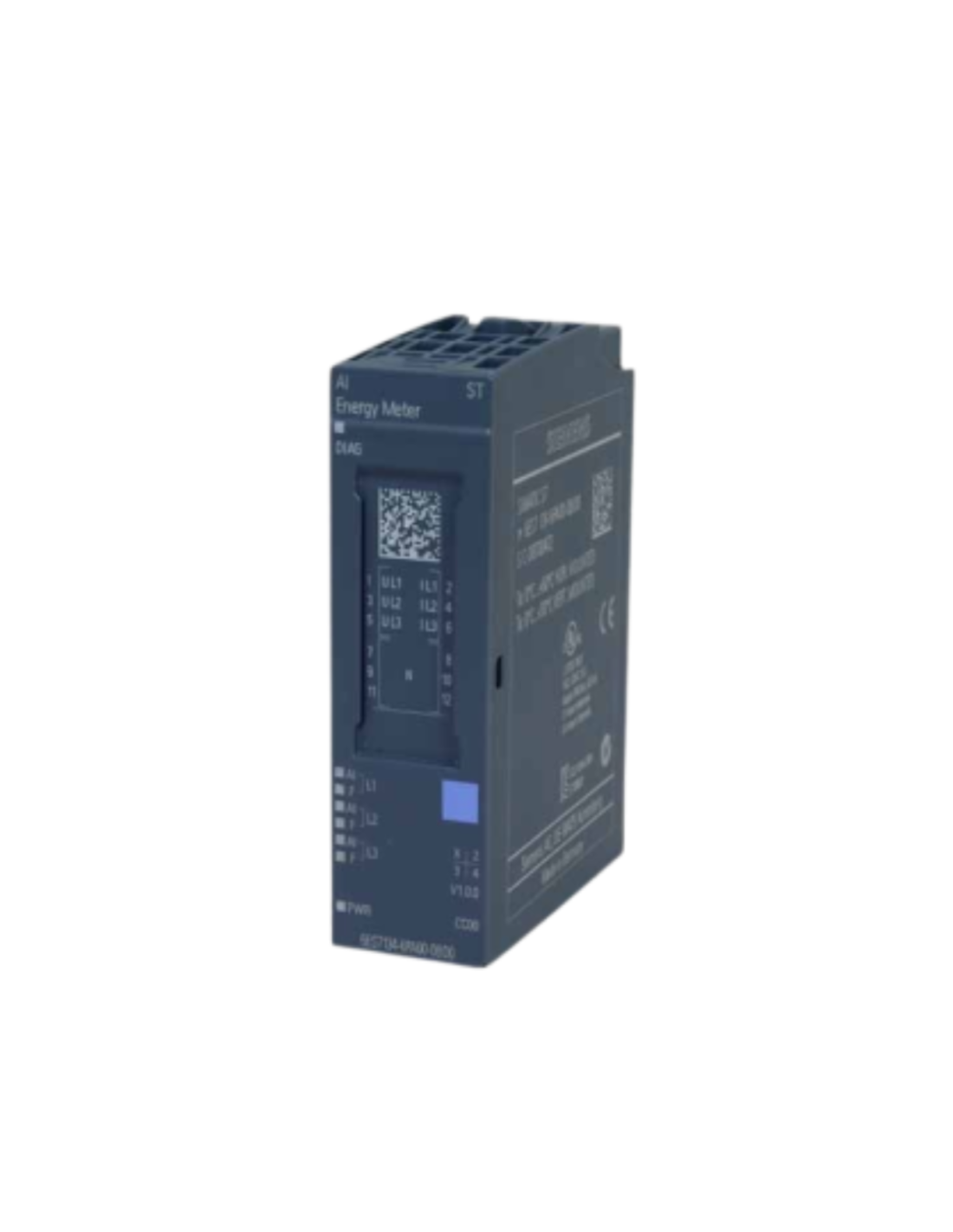

Moduł licznika energii dla stacji rozproszonych Siemens - 6ES7134-6PA00-0BD0 to analogowy moduł pomiarowy AI Energy Meter ST przeznaczony do systemu rozproszonych wejść i wyjść SIMATIC ET 200SP. Moduł wykonuje pomiary parametrów elektrycznych w jednofazowych i trójfazowych sieciach prądu przemiennego. Napięcia fazowe są doprowadzane bezpośrednio do wejść pomiarowych, natomiast pomiar prądu realizowany jest za pośrednictwem zewnętrznych przekładników prądowych o znamionowym prądzie wtórnym 1 A lub 5 A.
Zakres pomiaru napięcia wynosi 90–264 V AC między fazą a przewodem neutralnym oraz 155–460 V AC między przewodami fazowymi. Moduł przystosowany jest do sieci o napięciu znamionowym 230/400 V AC i częstotliwości 50 lub 60 Hz. Obsługuje układy pomiarowe jednofazowe oraz trójfazowe czteroprzewodowe, także przy niesymetrycznym obciążeniu poszczególnych faz. Może pracować w systemach sieciowych TN i TT. Jest przeznaczony wyłącznie do pomiarów w obwodach AC.
Moduł rejestruje napięcia, prądy, kąty fazowe, częstotliwość, współczynniki mocy oraz wartości mocy czynnej, biernej i pozornej. Oblicza również energię czynną, bierną i pozorną, z rozróżnieniem kierunku przepływu energii. Pomiar napięcia i prądu wykonywany jest metodą TRMS, dzięki czemu moduł może przetwarzać zarówno przebiegi sinusoidalne, jak i odkształcone. Typowy czas cyklu pomiarowego dla wszystkich kanałów wynosi 50 ms, a przetwarzanie sygnału odbywa się z maksymalną rozdzielczością 24 bitów.
Wartości pomiarowe mogą być przesyłane cyklicznie przez obszar procesu sterownika albo odczytywane acyklicznie za pomocą rekordów danych. Maksymalny obszar adresowy modułu wynosi 44 bajty, w tym 32 bajty danych wejściowych i 12 bajtów danych wyjściowych. Dane wejściowe zawierają wybrany zestaw wartości pomiarowych, natomiast dane wyjściowe służą między innymi do wyboru wariantu danych, sterowania licznikami energii i resetowania wartości skumulowanych. Pełny zestaw zmiennych pomiarowych może być odczytywany acyklicznie przez rekord danych 142, natomiast rekord 143 służy do obsługi i inicjalizacji liczników energii.
Moduł obsługuje alarmy diagnostyczne, diagnostykę kanałów, sygnalizację napięcia zasilania oraz identyfikacyjne dane urządzenia I&M. Możliwa jest aktualizacja firmware oraz zmiana wybranych parametrów podczas pracy sterownika za pomocą rekordu parametrów. Do montażu wymagany jest BaseUnit typu D0, w szczególności 6ES7193-6BP00-0BD0 / BU20-P12+A0+0B. Moduł ma szerokość 20 mm i nie korzysta z typowego zasilania 24 V DC stacji ET 200SP – jego elektronika zasilana jest przez wejście pomiarowe L1–N.
