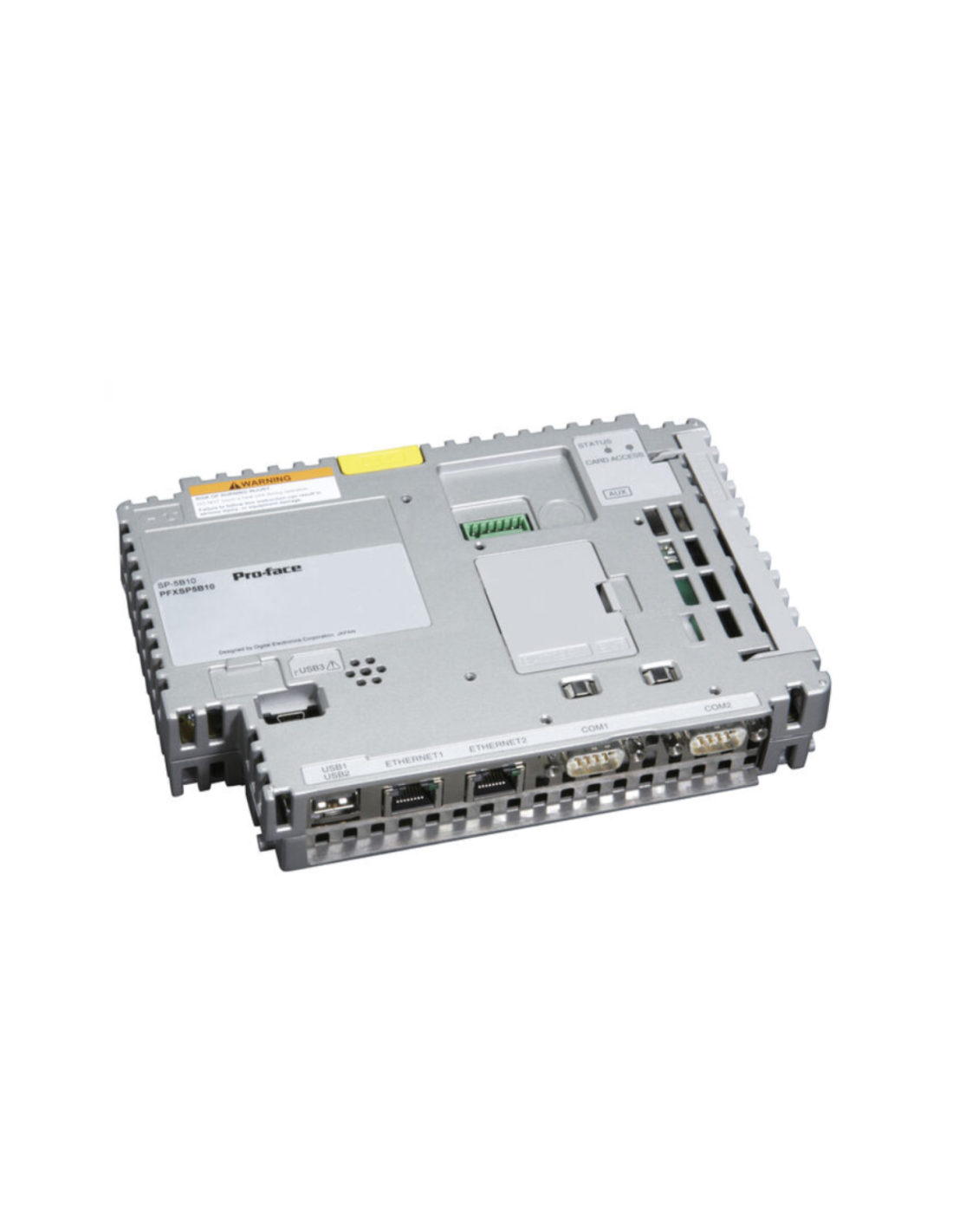

Standard Box Pro-face - PFXSP5B00 to moduł bazowy należący do modułowej serii SP5000. Jednostka zawiera część obliczeniową, pamięć oraz interfejsy komunikacyjne systemu HMI, łączona jest z kompatybilnym modułem wyświetlacza SP5000. Sam PFXSP5B00 nie ma ekranu dotykowego ani własnego wyświetlacza.
Moduł posiada rozbudowany zestaw interfejsów komunikacyjnych. Dostępne są 2 niezależne porty szeregowe: COM1 w standardzie RS-232C oraz COM2 obsługujący RS-422/RS-485. Interfejsy wykorzystują 9-pinowe złącza D-Sub i umożliwiają transmisję z prędkością do 115,2 kbit/s. Interfejs COM2 dodatkowo obsługuje komunikację MPI z prędkością 187,5 kbit/s. Do komunikacji Ethernet służą dwa porty 10BASE-T/100BASE-TX ze złączami RJ45 zgodne ze standardami IEEE 802.3i i IEEE 802.3u.
PFXSP5B00 udostępnia również 2 porty USB 2.0 Type-A, każdy o maksymalnym prądzie wyjściowym 500 mA, oraz 1 port USB 2.0 mini-B. Do zapisu danych dostępne jest osobne gniazdo karty SD. Taka konfiguracja sprzętowa pozwala jednocześnie obsługiwać komunikację szeregową, sieciową oraz zewnętrzne urządzenia i nośniki USB bez stosowania dodatkowych modułów komunikacyjnych.
W konfiguracji z GP-Pro EX moduł udostępnia 64 MB pamięci Flash EPROM na dane ekranów, 8 MB pamięci czcionek oraz 132 KB pamięci programu logicznego, odpowiadającej standardowo około 15 000 kroków. Obszar pamięci podtrzymywanej obejmuje 320 KB NVRAM dla danych ekranowych oraz 64 KB NVRAM dla zmiennych. Pamięć NVRAM i zegar RTC są podtrzymywane bez standardowej baterii; układ wykorzystuje wewnętrzne rozwiązanie podtrzymujące, a dodatkowy element podtrzymania RTC jest wymagany dopiero przy bardzo długim okresie pozostawienia urządzenia bez zasilania.
Moduł zasilany napięciem 12 V DC, dostarczanym z modułu wyświetlacza lub przez dedykowany adapter zasilania PFXZCDADEXP1. Maksymalny pobór mocy samego Box Module wynosi 17,5 W, natomiast bez zasilania urządzeń zewnętrznych nie przekracza 8,8 W. Chłodzenie realizowane jest przez naturalną cyrkulację powietrza. Zakres temperatury pracy urządzeniawynosi 0…60°C.
