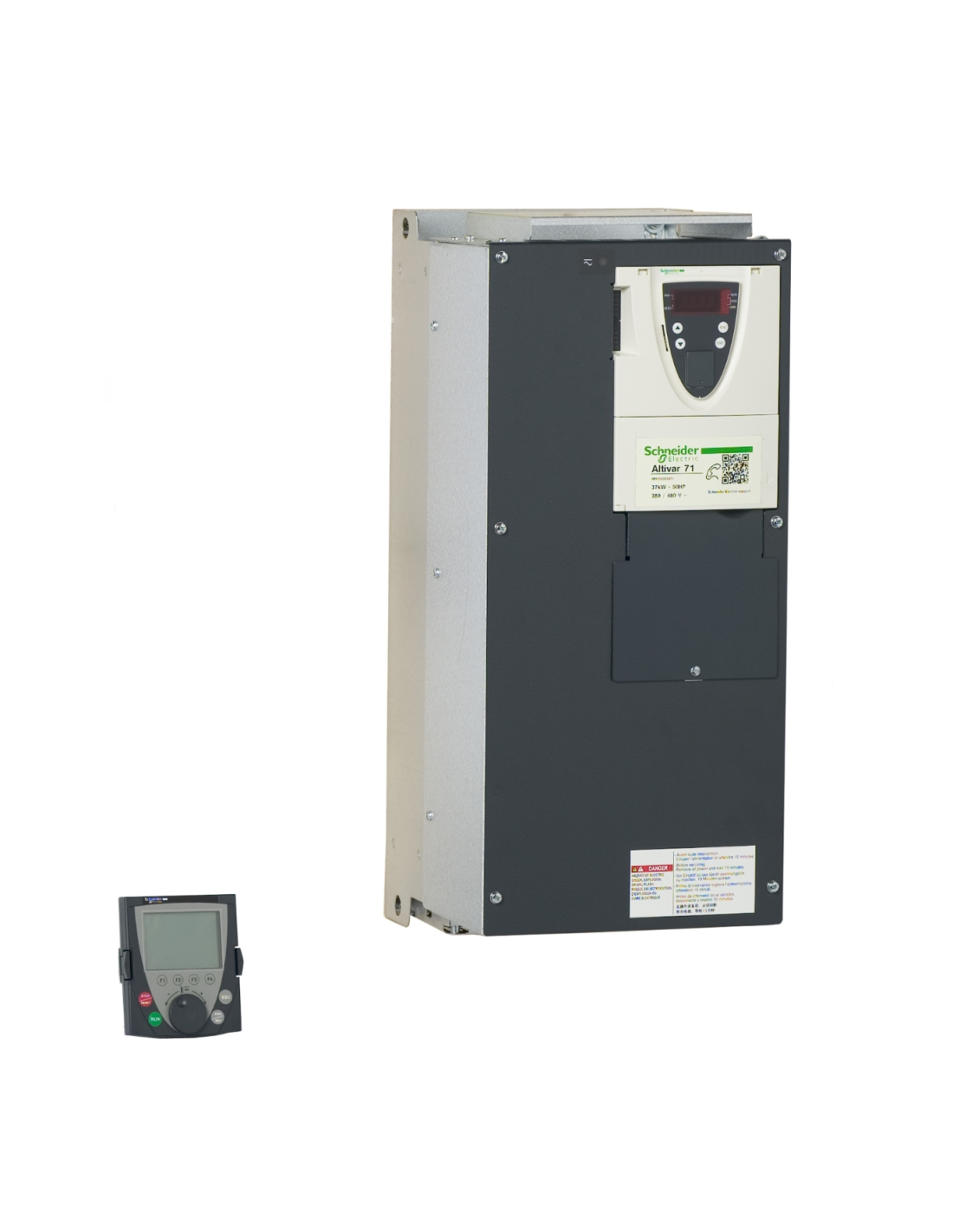

Trójfazowy przemiennik częstotliwości Schneider Electric Altivar 71 - ATV71HD37N4 to napęd o zmiennej prędkości o mocy znamionowej 37 kW / 50 km, przeznaczony do zasilania silników przy napięciu sieciowym 380–480 V AC. Zakres dopuszczalnego napięcia wejściowego wynosi 323–528 V AC przy częstotliwości sieci 47,5–63 Hz. Prąd wejściowy wynosi 84 A przy 380 V i 69 A przy 480 V, natomiast znamionowy prąd wyjściowy osiąga 79 A przy 380 V oraz 65 A przy 460 V.
Falownik posiada zintegrowany filtr EMC oraz graficzny terminal operatorski.
Falownik ATV71HD37N4 obsługuje silniki asynchroniczne i synchroniczne oraz kilka metod regulacji napędu. Dla silników asynchronicznych dostępne są sterowanie wektorowe bez sprzężenia zwrotnego SFVC, sterowanie wektorowe ze sprzężeniem enkoderowym FVC, charakterystyka napięcie/częstotliwość oraz funkcja ENA do adaptacji energetycznej przy niesymetrycznych obciążeniach. Dla silników synchronicznych dostępne jest sterowanie wektorowe bez sprzężenia zwrotnego. Zakres częstotliwości wyjściowej wynosi 0,1–599 Hz, nominalna częstotliwość przełączania 2,5 kHz, a regulowany zakres częstotliwości przełączania 1–16 kHz.
Układ mocy zapewnia krótkotrwałe przeciążenie do 118,5 A przez 60 s oraz 130 A przez 2 s. Odpowiada to chwilowemu momentowi przeciążeniowemu do około 170% przez 60 s lub 220% przez 2 s. W przemienniku znajduje się również wbudowany tranzystor hamowania, umożliwiający podłączenie zewnętrznego rezystora hamującego bez stosowania osobnej jednostki hamującej. Z rezystorem hamującym możliwe jest uzyskanie momentu hamującego do 150% momentu znamionowego.
Falownik wyposażony jest w wejścia i wyjścia sterujące; dostępne są 2 wejścia analogowe, 1 konfigurowalne wyjście analogowe, 7 wejść cyfrowych oraz 2 wyjścia przekaźnikowe. Wejście AI1 pracuje jako bipolarne wejście napięciowe ±10 V, natomiast AI2 może zostać skonfigurowane jako wejście 0–20 mA lub 0–10 V. Wyjście AO1 może pracować w standardzie 0–20 mA albo 0–10 V. Wejście LI6 może pełnić funkcję wejścia cyfrowego albo wejścia dla sondy PTC, a dodatkowe wejście PWR dla funkcji bezpieczeństwa napędu.
Przemiennik częstotliwości Schneider ATV71HD37N4 zapewnia standardową komunikację Modbus RTU oraz CANopen. Modbus wykorzystuje fizyczny interfejs RS-485 2-przewodowy i dostępny jest przez dwa złącza RJ45, natomiast CANopen obsługuje prędkości od 20 kbit/s do 1 Mbit/s.
Konstrukcja falownika umożliwia rozszerzenie komunikacji przez opcjonalne karty m.in. o PROFIBUS DP/DP V1, DeviceNet, EtherNet/IP, Modbus TCP, CC-Link, Interbus-S i Fipio, a także instalację karty sprzężenia enkoderowego lub dodatkowych wejść/wyjść.
Falownik Schneider Electric ATV71HD37N4 został wycofany z oferty producenta. Jako jego nowszy odpowiednik Schneider Electric wskazuje ATV930D37N4 z serii Altivar Process ATV900 - przemiennik częstotliwości o mocy 37 kW, przeznaczony do sieci 380–480 V AC, wyposażony w zintegrowany układ hamowania oraz nowocześniejszą platformę sterowania i komunikacji.
