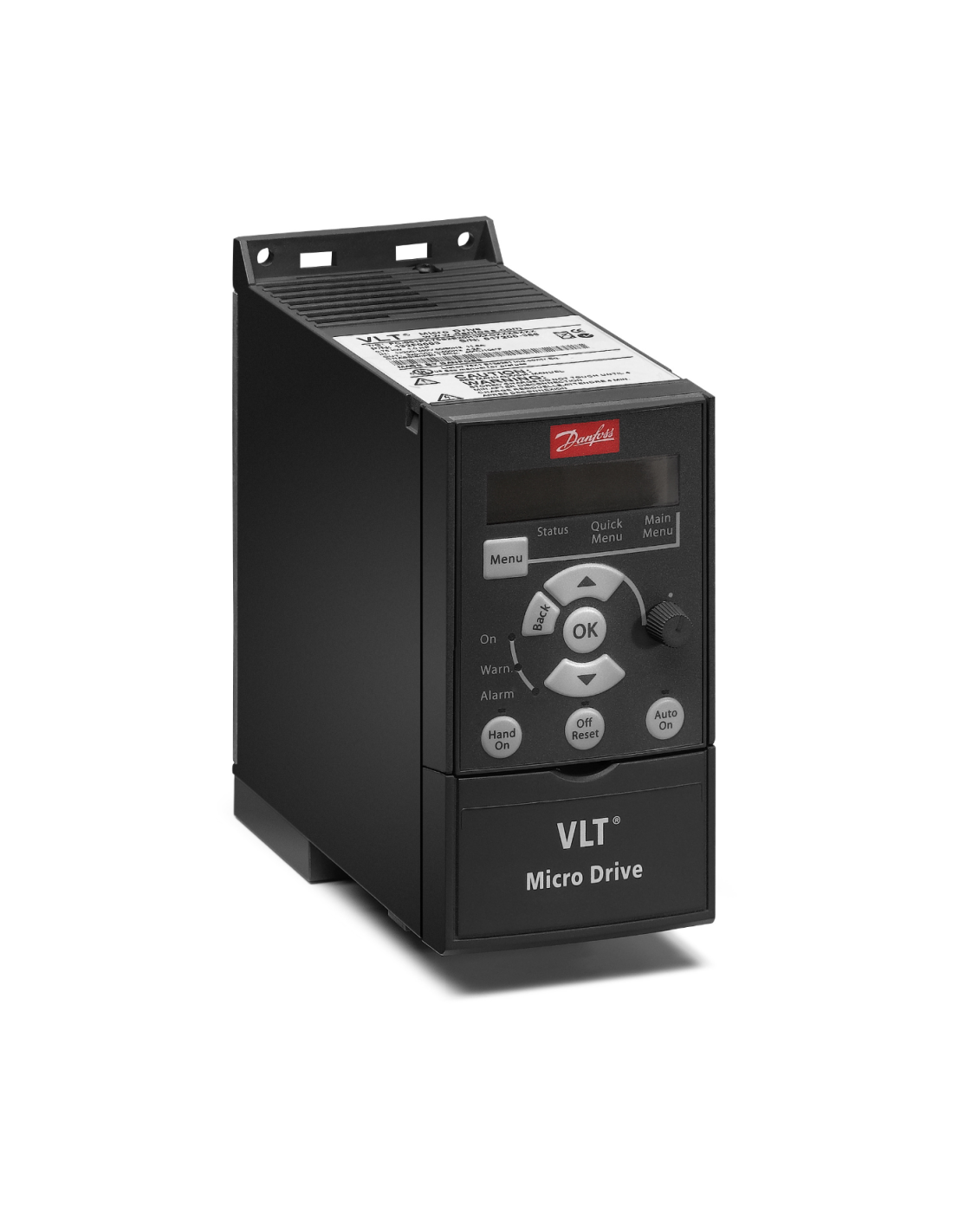

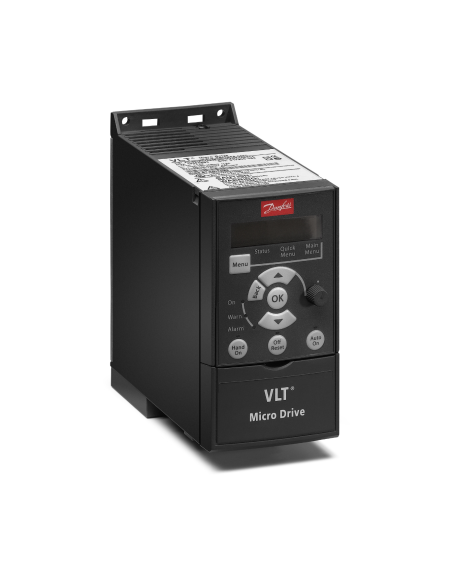

Danfoss - FC-051PK75T4E20H3XXCXXXSXXX to trójfazowy falownik VLT® Micro Drive FC-51 o mocy 0,75 kW (1 HP), przeznaczony do zasilania z sieci 380–480 V AC. Numer zamówieniowy Danfoss tego wykonania to 132F0018. Wariant ma obudowę IP20, filtr RFI klasy A1/B (C1), powlekaną płytkę PCB oraz wykonanie bez zintegrowanego choppera hamowania i bez lokalnego panelu sterowania LCP.
Najważniejsze cechy
- Moc 0,75 kW (1 HP) - wariant PK75 zasilany z trójfazowej sieci 380-480 V AC.
- Prąd wyjściowy 2,2 A przy 380-440 V oraz 2,1 A przy 440-480 V - wartości dla pracy ciągłej.
- Przeciążalność 150% przez 1 minutę - pozwala obsłużyć krótkotrwałe wzrosty obciążenia napędu.
- Filtr RFI klasy A1/B (C1) - wykonanie H3 zgodne z kodem konfiguracyjnym urządzenia.
- Obudowa IP20, rozmiar M1 - kompaktowe wykonanie do zabudowy w szafie sterowniczej.
- Powlekana płytka PCB - wariant z zabezpieczoną elektroniką sterującą.
- Brak choppera hamowania i panelu LCP - przy doborze należy uwzględnić sposób hamowania oraz ewentualny osobny panel operatorski.
Zastosowanie
VLT® Micro Drive FC-51 jest falownikiem ogólnego przeznaczenia do sterowania silnikami AC. Wersja FC-051PK75T4E20H3XXCXXXSXXX jest przeznaczona do napędów w klasie mocy 0,75 kW. Zakres częstotliwości wyjściowej wynosi do 200 Hz dla sterowania VVC+ oraz do 400 Hz dla sterowania U/f. Urządzenie ma pięć programowalnych wejść cyfrowych, dwa wejścia analogowe, jedno wyjście analogowe, wyjście przekaźnikowe oraz interfejs komunikacyjny RS-485.
Kompatybilność i dobór
Ten wariant nie ma lokalnego panelu sterowania. Danfoss przewiduje osobno zamawiane panele LCP 11 bez potencjometru oraz LCP 12 z potencjometrem. Konfigurację z komputera można wykonywać przez port RS-485 przy użyciu oprogramowania MCT 10. Przy wymianie należy zweryfikować pełny kod FC-051PK75T4E20H3XXCXXXSXXX, ponieważ oznaczenia E20, H3, X i C określają m.in. stopień ochrony, filtr RFI, brak choppera hamowania oraz powlekaną płytkę PCB.
Najczęstsze pytania o VLT® Micro Drive FC-51
Czy FC-051PK75T4E20H3XXCXXXSXXX ma wbudowany panel sterowania?
Nie. Ten wariant jest dostarczany bez lokalnego panelu LCP. Danfoss przewiduje osobno zamawiane panele LCP 11 i LCP 12.
Czy falownik ma wbudowany chopper hamowania?
Nie. Kod wykonania zawiera opcję X oznaczającą brak choppera hamowania.
Jaki prąd wyjściowy ma wersja 0,75 kW?
Prąd ciągły wynosi 2,2 A dla 380–440 V oraz 2,1 A dla 440–480 V. Przy przeciążeniu wartości wynoszą odpowiednio 3,3 A i 3,2 A.
Czy można zastąpić FC-51 modelem iC2-Micro?
Danfoss udostępnia narzędzie konwersji z numeru 132F0018 do rodziny iC2-Micro. Dobór wymaga jednak określenia m.in. kategorii EMC, dlatego konkretny kod zamiennika należy dobrać do wymagań instalacji.
