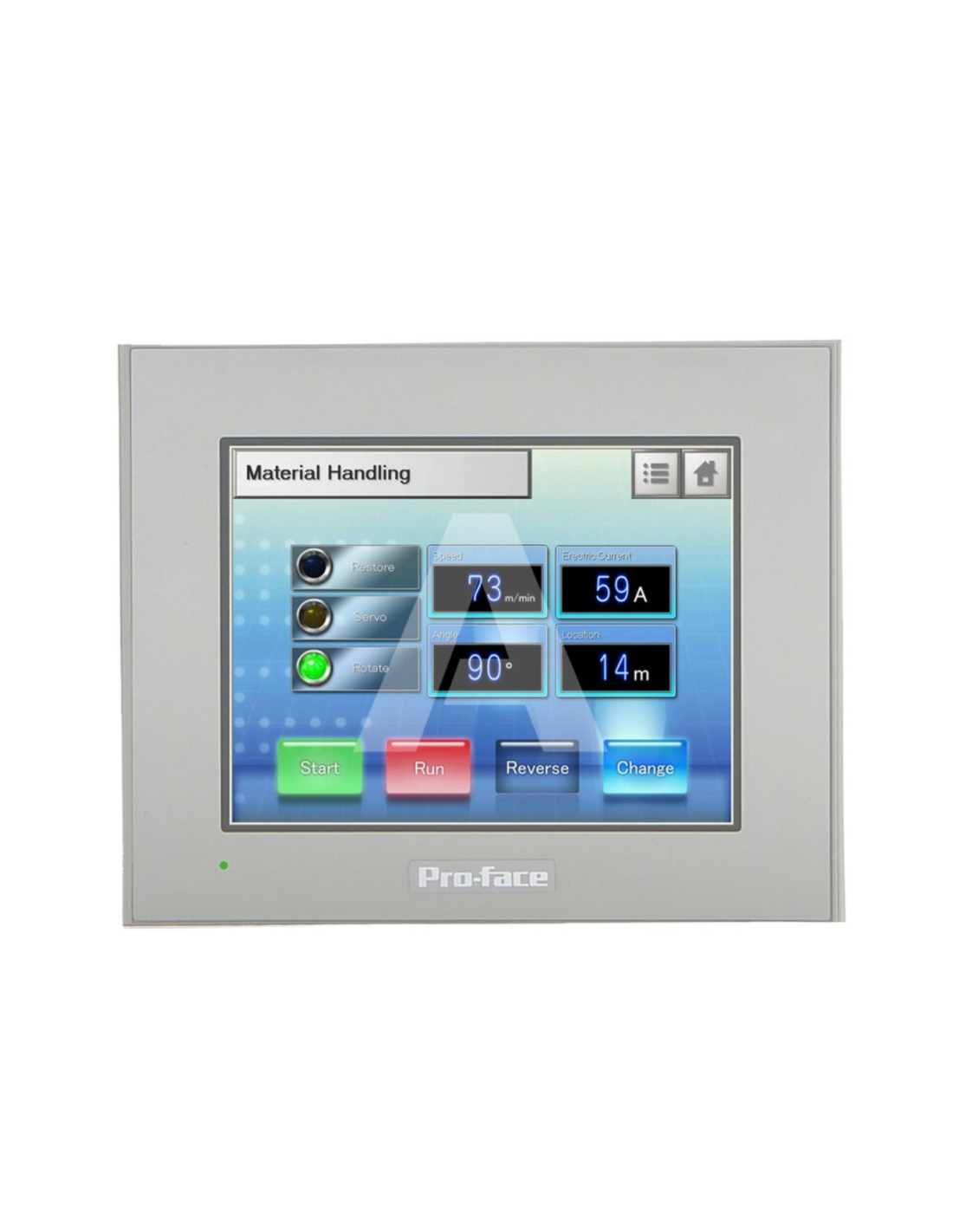

Panel HMI Pro-face PFXGP4301TADW, to panel operatorski HMI z serii GP4000. Urządzenie posiada kolorowy wyświetlacz TFT LCD o przekątnej 5,7 cala i rozdzielczości 320 × 240 pikseli QVGA. Obszar aktywny ekranu ma wymiary 115,2 × 86,4 mm, a sam wyświetlacz obsługuje do 65 536 kolorów bez funkcji migania lub 16 384 kolory przy aktywnej funkcji migania.
Obsługa panelu odbywa się za pomocą analogowego, rezystancyjnego ekranu dotykowego o rozdzielczości 1024 × 1024 punktów. Trwałość powierzchni dotykowej wynosi co najmniej 1 milion operacji. Białe podświetlenie LED ma trwałość minimum 50 000 godzin, a jasność wyświetlacza można regulować w ośmiu poziomach z poziomu ekranu lub oprogramowania konfiguracyjnego.
Panel wyposażony w pamięć aplikacyjną Flash EPROM o pojemności 8 MB, oddzielny obszar pamięci czcionek 8 MB oraz 128 KB pamięci SRAM do zapisu danych podtrzymywanych. Zintegrowany obszar programu logicznego ma pojemność 132 KB, odpowiadającą około 15 000 kroków programu. Projekty, ekrany operatorskie, zmienne, alarmy i funkcje logiczne konfigurowane są w środowisku GP-Pro EX.
Panel PFXGP4301TADW udostępnia 2 niezależne interfejsy komunikacji szeregowej. Port COM1 pracuje w standardzie RS-232C, natomiast port COM2 obsługuje RS-422 i RS-485, w tym transmisję MPI z prędkością 187,5 kbit/s. Oba porty mają złącza D-Sub 9-pin i obsługują transmisję asynchroniczną z prędkością do 115,2 kbit/s.
Komunikację sieciową zapewnia port Ethernet 10BASE-T/100BASE-TX ze złączem RJ45. Panel ma również port USB 2.0 typu A, przeznaczony do podłączania urządzeń USB, oraz port USB 2.0 mini-B do komunikacji i przesyłania projektu. Ten wariant panelu nie jest wyposażony w gniazdo karty SD.
Urządzenie jest zasilane napięciem 24 V DC i pracuje w zakresie 19,2–28,8 V DC. Maksymalny pobór mocy wynosi 10,5 W. Front panelu po prawidłowym zamontowaniu spełnia wymagania IP65f oraz NEMA Type 4X/13. Obudowa ma wymiary 169,5 × 137 × 59,5 mm, a wymagany otwór montażowy wynosi 156 × 123,5 mm.
