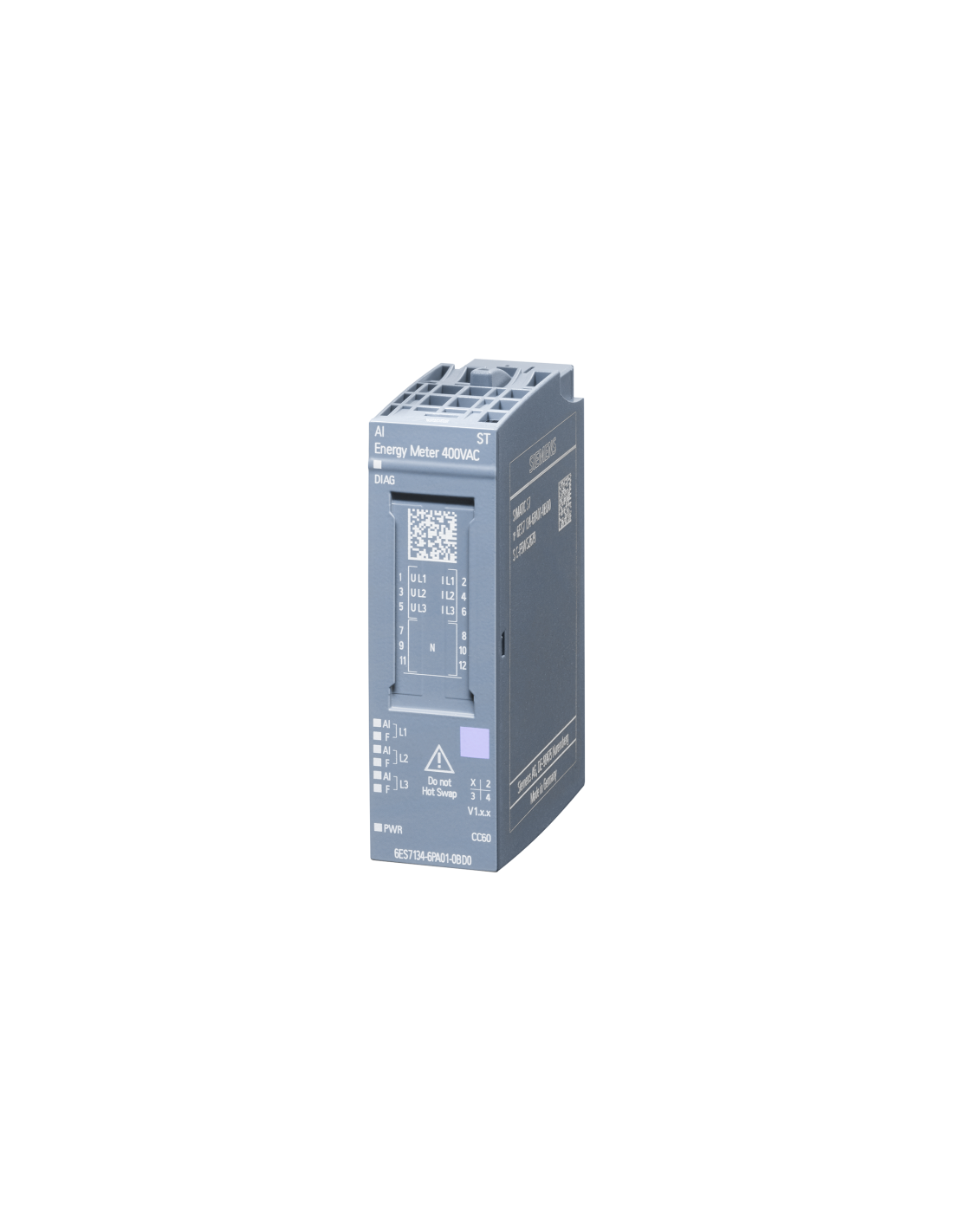

Moduł wejść analogowych dla stacji rozproszonych Siemens - 6ES7134-6PA01-0BD0 jest modułem pomiarowym AI Energy Meter 400 V AC ST przeznaczonym do systemu rozproszonych wejść i wyjść SIMATIC ET 200SP. Moduł mierzy podstawowe wielkości elektryczne w jedno- i trójfazowych sieciach prądu przemiennego o maksymalnym napięciu znamionowym 400 V AC między przewodami fazowymi. Obsługuje układy połączeń 1P2W oraz 3P4W i może pracować w sieciach TN oraz TT.
Pomiar napięcia realizowany jest bezpośrednio na trzech wejściach fazowych. Zakres pomiarowy wynosi 90–264 V AC między fazą a przewodem neutralnym oraz 155–460 V AC między przewodami fazowymi. Pomiar prądów fazowych odbywa się za pomocą zewnętrznych przekładników prądowych o znamionowym prądzie wtórnym 1 A lub 5 A. Maksymalny dopuszczalny prąd ciągły wejścia wynosi 5 A, a odporność krótkotrwała sięga 100 A przez 1 sekundę.
Moduł rejestruje napięcia i prądy fazowe, częstotliwość, kąty fazowe oraz współczynnik mocy. Na podstawie wartości pomiarowych oblicza moc czynną, bierną i pozorną, a także energię czynną i bierną. Pomiary napięcia i prądu wykonywane są metodą TRMS, dlatego mogą obejmować zarówno przebiegi sinusoidalne, jak i odkształcone. Rejestracja odbywa się w sposób ciągły, z pasmem pomiarowym 2 kHz i typowym cyklem aktualizacji wszystkich wartości wynoszącym 50 ms.
Dane pomiarowe mogą być przesyłane cyklicznie przez obraz procesu albo odczytywane acyklicznie za pomocą rekordów danych. Moduł może pracować w wariancie 2 bajty wejść / 2 bajty wyjść lub 32 bajty wejść / 12 bajtów wyjść. W wariancie 32 I / 12 Q zestaw przesyłanych wartości można przełączać podczas pracy sterownika. Parametry modułu mogą być również zmieniane w trybie RUN.
Elektronika modułu jest zasilana przez tor pomiarowy L1–N napięciem 100–240 V AC, dlatego sam moduł nie wymaga osobnego zasilania 24 V DC. Obsługiwane są alarmy diagnostyczne, diagnostyka poszczególnych kanałów, nadzór napięcia sieciowego, przeciążenia, przekroczenia zakresów pomiarowych oraz błędów parametryzacji. Stan modułu, kanałów i napięcia zasilającego wskazują diody DIAG, PWR, diody statusu oraz czerwone diody błędów kanałów.
Do montażu wymagana jest podstawka; ciemny BaseUnit typu D0 – BU20-P12+A0+0B, numer katalogowy 6ES7193-6BP00-0BD0. Moduł o szerokości 20 mm, tworzy w stacji ET 200SP oddzielną grupę potencjałową.
