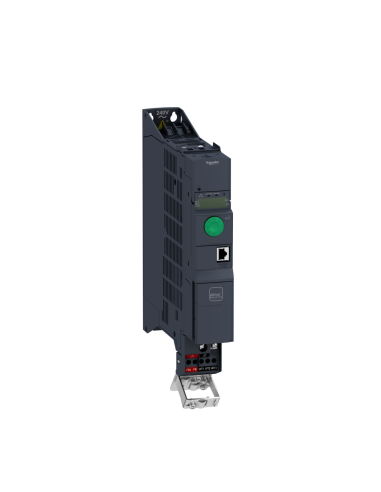

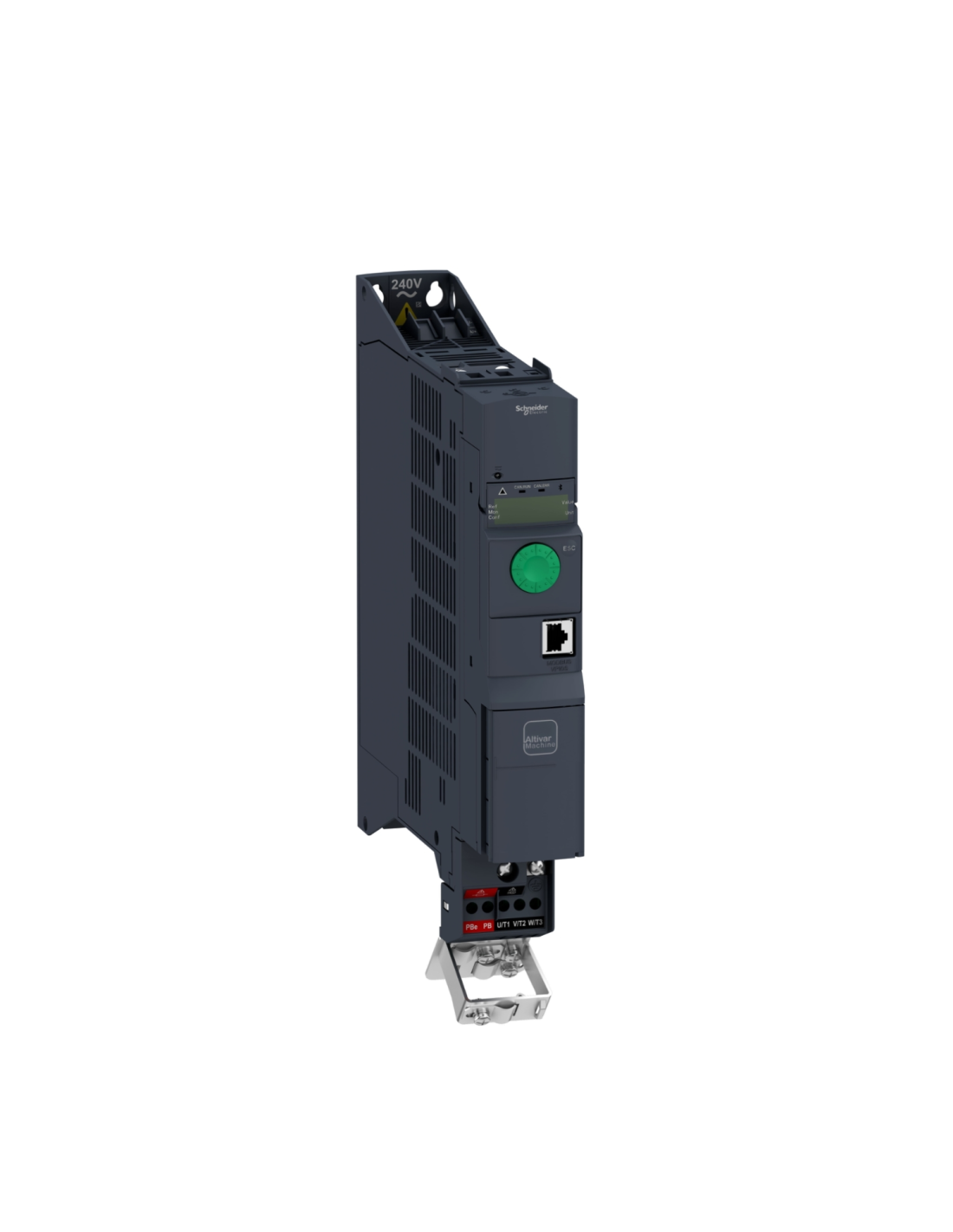

Der Frequenzumrichter der Serie Schneider Electric Altivar Machine ATV320 – ATV320U15N4B ist ein Umrichter, der für die Versorgung von Asynchron- und Synchronmotoren in Maschinenanwendungen vorgesehen ist. Der Frequenzumrichter im Booksize-Format ist für eine dreiphasige Versorgung mit 380–500 V bei 50/60 Hz ausgelegt, hat eine Leistung von 1,5 kW in der Heavy-Duty-Klasse, verfügt über einen integrierten EMV-Filter der Klasse C2 und die Schutzart IP20. Ein kompakter Umrichter der Serie ATV320 für Anwendungen im Bereich „Complex Machines“ – also für anspruchsvollere Maschinensteuerungen.
Der Frequenzumrichter ATV320 – ATV320U15N4B arbeitet mit einem Leitungsstrom von 6,5 A bei 380 V und 4,9 A bei 500 V, sein Dauerausgangsstrom beträgt 4,1 A bei 4 kHz. Bei kurzzeitiger Überlastung erreicht der Antrieb 6,2 A für 60 s, was dem Betrieb in der Schwerlastklasse entspricht. Der Frequenzumrichter bietet eine breite Palette an Regelungsmodi, darunter 2-Punkt-U/f-Regelung, 5-Punkt-U/f-Regelung, quadratische U/f-Energiesparregelung, sensorlose Vektorregelung für Asynchronmotoren sowie sensorlose Vektorregelung für Synchronmotoren. Der Antrieb verfügt außerdem über einen PID-Regler, U-, S-, lineare und konfigurierbare Rampen, Bremsen bis zum Stillstand durch Gleichstromeinspeisung sowie ein Bremsmoment von bis zu 170 % bei Verwendung eines Bremswiderstands für 60 s.
Bei der Basiskommunikation unterstützt das Gerät Modbus RTU und CANopen und kann über optionale Karten auch mit den Netzwerken EtherCAT, DeviceNet, Ethernet/IP, Profibus DP V1, Profinet sowie Ethernet Powerlink zusammenarbeiten. Im Bereich Sicherheit stehen die Funktionen STO (SIL 3), SS1, SMS, SLS und GDL zur Verfügung. Der Antrieb selbst verfügt zudem über eine umfangreiche Anzahl an Ein- und Ausgängen: 3 analoge Eingänge, 7 digitale Eingänge und 3 digitale Ausgänge, was den Aufbau einer lokalen Steuerung ermöglicht, ohne dass sofort externe Signalmodule hinzugefügt werden müssen.
Das Gehäuse hat die Abmessungen 45 × 325 × 245 mm, das Produkt wiegt 2,5 kg, und die Kühlung des Frequenzumrichters erfolgt über einen Lüfter. Der Frequenzumrichter ist für den vertikalen Betrieb mit einer Neigung von ±10° bei einer Umgebungstemperatur von -10…50 °C ohne Leistungsreduzierung und von 50…60 °C mit Leistungsreduzierung sowie bei einer relativen Luftfeuchtigkeit von 5…95 % ohne Kondensation ausgelegt.
