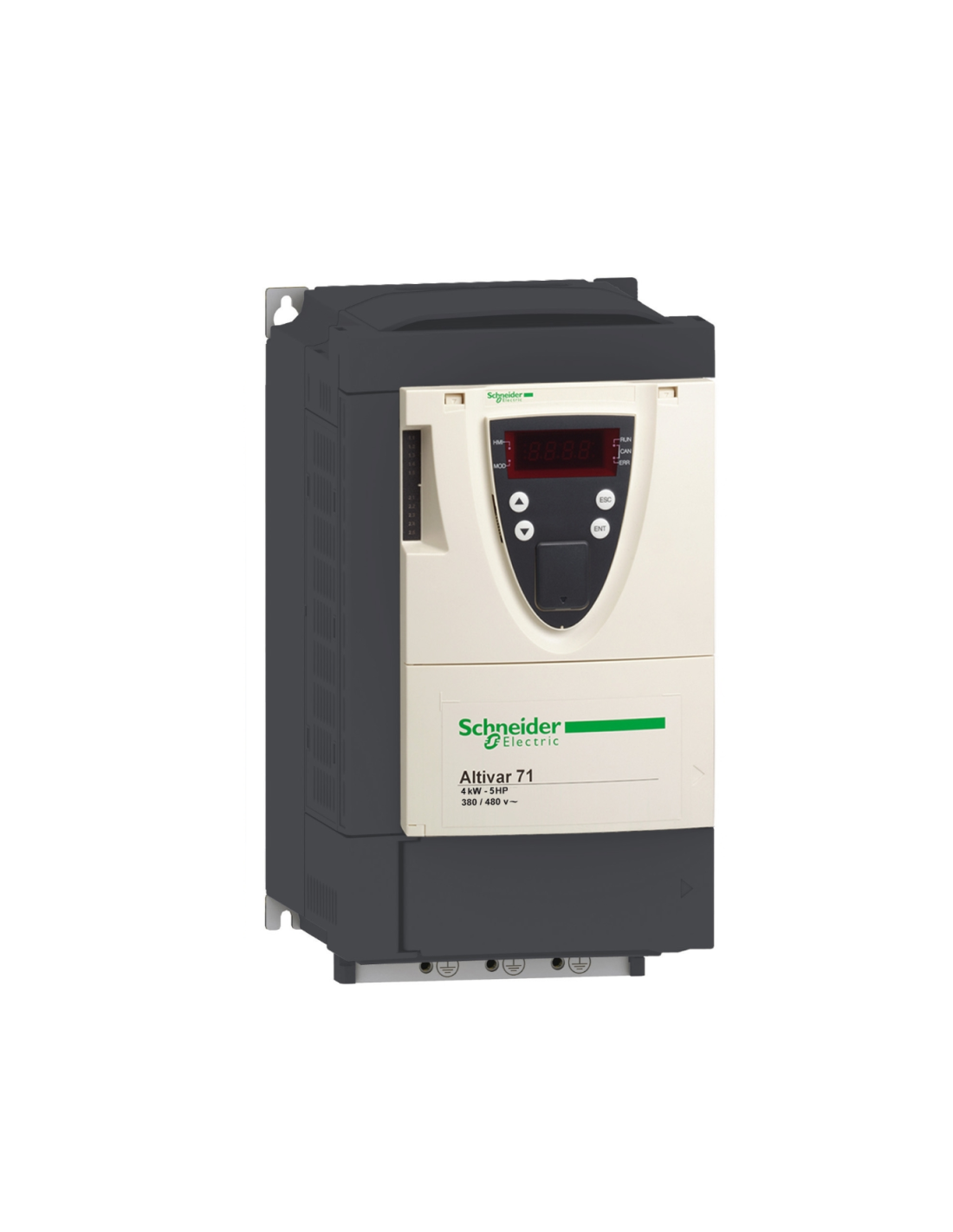

Der Frequenzumrichter Schneider Electric Altivar 71 – ATV71HU30N4Z ist ein Frequenzumrichter der Altivar-71-Serie, der für die Steuerung von Motoren in Maschinenanwendungen vorgesehen ist. Es handelt sich um einen Frequenzumrichter mit einer Leistung von 3 kW / 4 HP für eine dreiphasige Versorgung mit 380…480 V AC, der mit einem EMV-Filter sowie integrierter CANopen- und Modbus-Kommunikation ausgestattet ist und ohne Grafikterminal geliefert wird. Der Frequenzumrichter aus der ATV71-Familie wurde für komplexere Antriebssysteme entwickelt: „complex“, „high-power machines“.
Der Frequenzumrichter ATV71HU30N4Z gehört zur Antriebsreihe Altivar 71, die eine Flussvektorsteuerung mit oder ohne Sensor sowie eine Vektorsteuerung mit oder ohne Drehzahlrückführung ermöglicht. Der modulare Aufbau des Frequenzumrichters ermöglicht die Erweiterung um Kommunikationsoptionen sowie zusätzliche Ein- und Ausgangsfunktionen. Mit der Endung „-Z“ in der Bezeichnung weist der Hersteller auf eine Ausführung ohne grafisches Terminal hin, was bei der Zusammenstellung des Geräts und der Bedienausrüstung von Bedeutung ist.
Der Antrieb arbeitet mit einem Linearstrom von 10,7 A bei 380 V und 9,0 A bei 480 V bei einer Scheinleistung von 7,2 kVA. Der Nennausgangsstrom des Antriebs beträgt 7,8 A, und der maximale Überlaststrom erreicht 11,7 A für 60 s sowie 12,9 A für 2 s. Diese Parameter beziehen sich auf den Dauerbetrieb bei einer Umgebungstemperatur von 50 °C und der werkseitig eingestellten Schaltfrequenz.
Der Antrieb kann mit einem abgeschirmten Kabel bis zu 50 m oder einem ungeschirmten Kabel bis zu 100 m betrieben werden, und die Standard-Steuerungssektion umfasst unter anderem 2 Analogeingänge, 1 Analogausgang, 6 Logikeingänge, wobei der Eingang LI6 auch als Eingang für einen PTC-Sensor genutzt werden kann, zwei programmierbare Relais sowie einen Eingang für die Sicherheitsfunktion „Power Removal“. Der Frequenzumrichter entspricht den Anforderungen der Normen EN 954-1, ISO 13849-1 und IEC/EN 61508.
Die mechanischen Abmessungen dieser Ausführung entsprechen denen der mittelgroßen ATV71-Antriebe. Für die Baureihe ATV71HU30N4 betragen die Abmessungen 155 mm Breite, 260 mm Höhe und 187 mm Tiefe mit Grafikterminal sowie entsprechend geringere Tiefenmaße bei der Version ohne Terminal. Im Maßblatt für diese Baureihe beträgt das Gewicht ca. 4,0 kg. Der Antrieb ist für den vertikalen Einbau vorgesehen, wobei ein ausreichender Lüftungsraum für die Kühlung vorhanden sein muss.
