Das modulare E/A-System, das sich leicht in verschiedenen Anwendungen einsetzen lässt, verfügt über die Schutzart IP20 und wurde so konzipiert, dass es maximalen Bedienkomfort und maximale Funktionalität bietet.

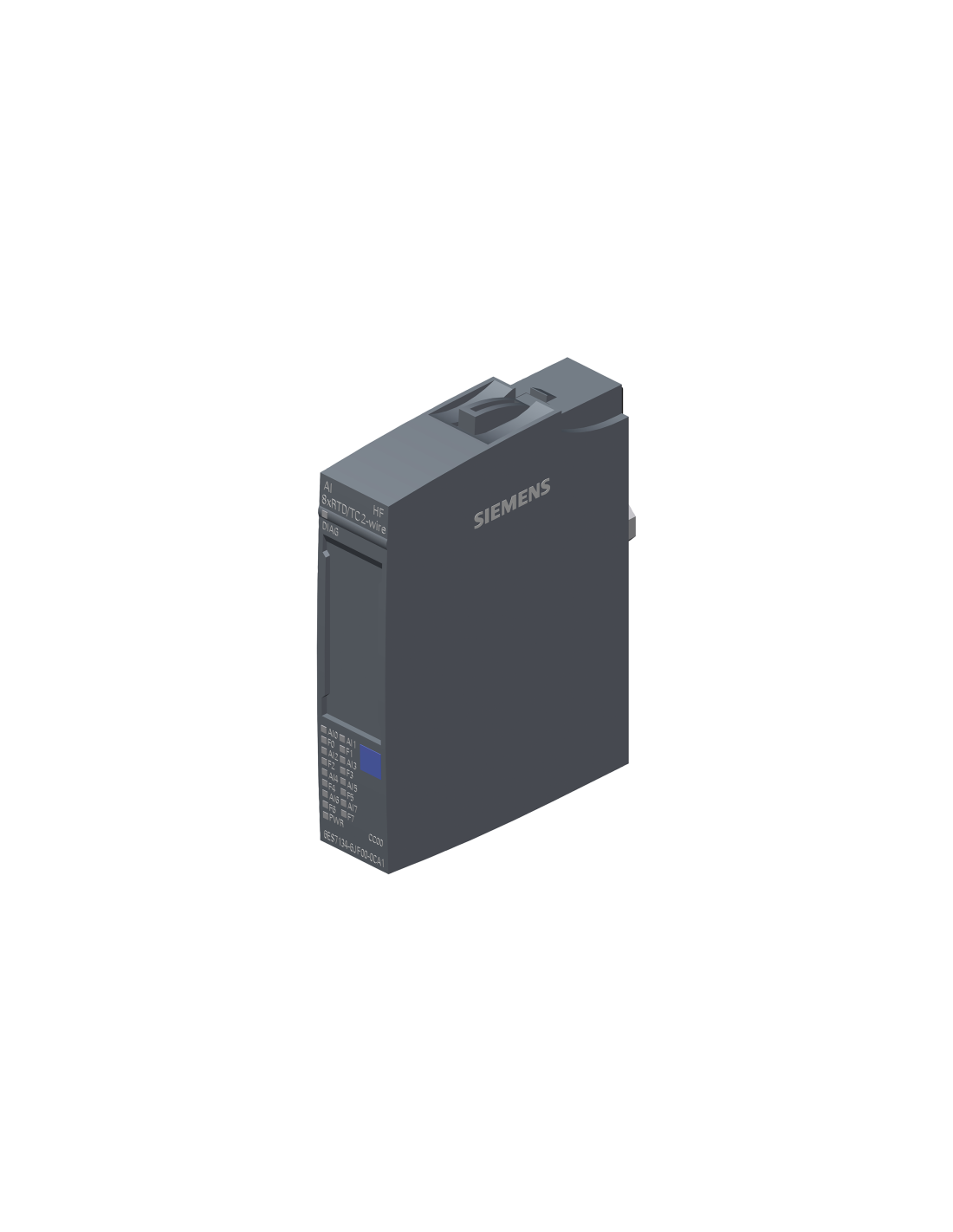

Das Erweiterungsmodul für dezentrale analoge E/A-Stationen SIMATIC ET 200SP HF – 6ES7134-6JF00-0CA1 verfügt über insgesamt 8 RTD/TC-Eingänge in der 2-Leiter-HIGH-FEATURE-Variante mit einer Nennspannung von 24 V DC. Das Modul verfügt über integrierte Diagnosefunktionen, die die Stromversorgung, Kurzschlüsse und Leitungsunterbrechungen umfassen. Das Produkt umfasst die Funktionen I&M1; - I&M3; und unterstützt einen skalierbaren Messbereich sowie Kalibrierung und Reparametrierung im RUN-Modus. Die Konfiguration des Geräts, die Systemintegration und die Technik erfolgen mit der Software STEP 7 TIA Portal in der Version V14. Die kompakten Abmessungen des Geräts dieser Klasse sind durch die hohe Kanaldichte möglich, die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank. Die Konfiguration des ET 200SP-Stationssystems ist einfach zu skalieren und kostengünstig optimiert, erweitert um eine umfassende Basis digitaler und analoger IO-Module. SIMATIC ET 200SP ist etwa 50 % schmaler als andere vergleichbare dezentrale Peripheriegeräte. Mit einer Höhe von etwa 115 Millimetern bietet das System Platz für 16 Kanäle mit Einstranganschluss ohne AUX-Stecker. Bei einer 3-Leiter-Verbindung mit AUX-Steckern beträgt die Höhe für 8 Kanäle 140 Millimeter. Die Tiefe beträgt 75 Millimeter. Um die Größe so gering wie möglich zu halten, ist das Versorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP-System integriert.
Module mit erhöhtem Sicherheitsstandard Failsafe I/O ermöglichen die Integration in sicherheitsrelevante Systeme mit SIMATIC Safety Integrated. Die für den störungsfreien Betrieb erforderlichen Sicherheitsfunktionen sind in die Module integriert. Zwei sichere analoge HF-I/O-Modelle zum Anschluss von Strom- und Spannungssensoren, zur Messung von Temperatur, Druck, Durchfluss, Entfernung usw. Das ET 200SP-System bietet sichere digitale und analoge Eingänge. Darüber hinaus gibt es einen F-Schalter zum Abschalten von Standard-I/O-Modulen und zur sicheren Steuerung von ET 200pro-Motorstartern in Verbindung mit dem ASM 400V-Modul. Die analogen Failsafe-Signalmodule F-AI entsprechen den Abmessungen der Standardmodule. Die funktionale Sicherheit ist gemäß EN 61508 zertifiziert. Sie sind für Sicherheitsanwendungen bis SIL 3 gemäß EN 62061 und PL e gemäß ISO 13849 ausgelegt. Eine Besonderheit der F-Module SIMATIC ET 200SP ist, dass die F-Adressen bei der Inbetriebnahme durch die Engineering-Software vergeben werden. Das vereinfacht die Konfiguration und spart Zeit.
