Moduły sygnałowe podłączyć można do jednostki centralnej, w celu zwiększenia pojemność cyfrowych lub analogowych wejść/wyjść.

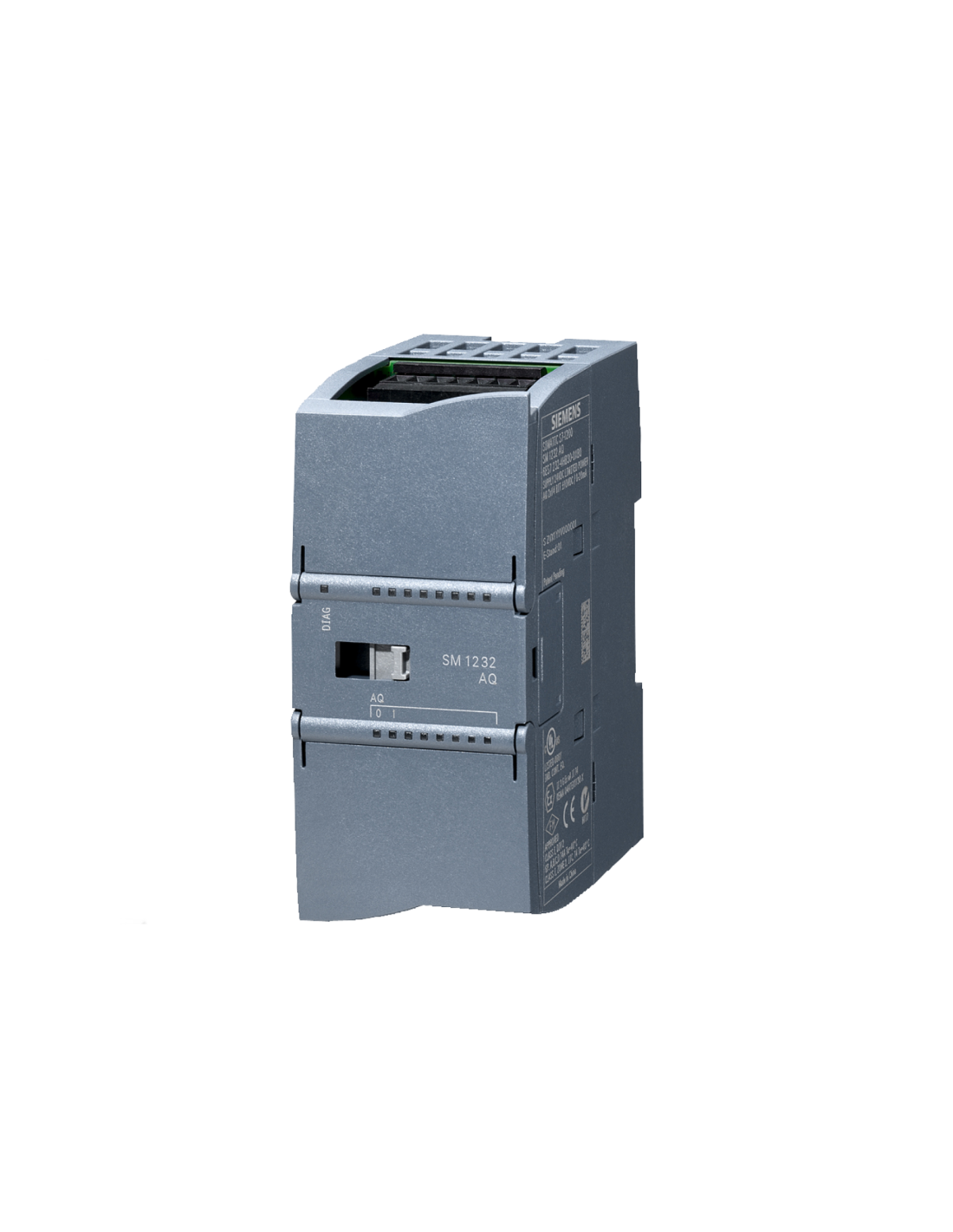

Siemens SIMATIC S7-1200 SM 1232 - 6ES7232-4HD32-0XB0 jest modułem wyjść analogowych należącym do platformy SIMATIC S7-1200. Moduł stanowi element architektury modułowej tej serii i umożliwia rozszerzenie konfiguracji sprzętowej jednostek centralnych CPU o dodatkowe kanały wyjściowe sygnałów analogowych. Urządzenie to nie jest jednostką centralną i pracuje wyłącznie w połączeniu z CPU S7-1200 poprzez magistralę systemową.
Moduł zapewnia dodatkowe 4 wyjścia analogowe, które mogą być indywidualnie konfigurowane jako wyjścia napięciowe lub prądowe. W trybie napięciowym obsługiwany jest zakres ±10 V z rozdzielczością 14 bitów, natomiast w trybie prądowym obsługiwane są zakresy 0–20 mA oraz 4–20 mA z rozdzielczością 13 bitów. Każdy kanał wyjściowy jest konfigurowany niezależnie w środowisku projektowym sterownika i mapowany bezpośrednio w obszarze procesowym PLC.
SM 1232 jest w pełni integrowany z platformą SIMATIC S7-1200 pod względem mechanicznym, elektrycznym oraz programowym. Parametryzacja wyjść, adresacja kanałów oraz diagnostyka realizowane są w środowisku TIA Portal (STEP 7).
Moduł zasilany jest napięciem 24 V DC i przeznaczony do montażu na szynie DIN 35 mm w szafach sterowniczych. Obudowa spełnia wymagania środowiskowe komponentów systemowych SIMATIC i posiada stopień ochrony IP20.
