Moduły komunikacyjne rozszerzają zakres całkowitych możliwości komunikacyjnych SIMATIC S7-1200 poprzez dodatkowe funkcje i interfejsy.

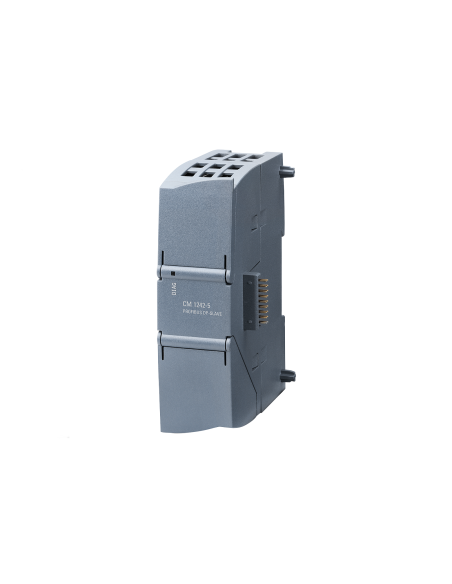

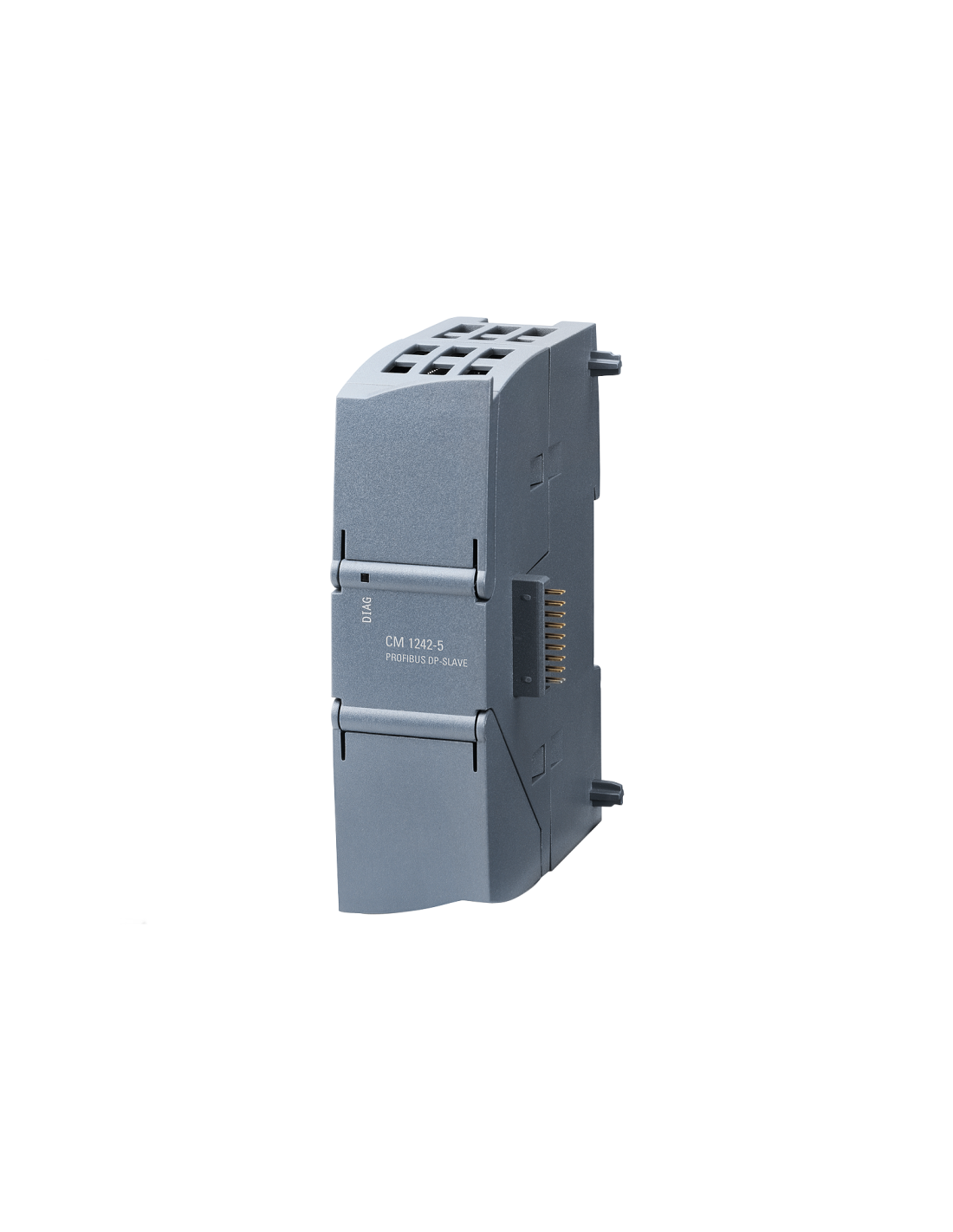

SIMATIC S7-1200 CM 1242-5 o numerze katalogowym 6GK7242-5DX30-0XE0 jest modułem komunikacyjnym przeznaczonym do pracy w systemach sterowników PLC z rodziny SIMATIC S7-1200.
Moduł stanowi element architektury modułowej tej platformy i umożliwia rozszerzenie konfiguracji sprzętowej jednostek centralnych CPU o interfejs komunikacyjny PROFIBUS DP w roli slave. Urządzenie nie jest jednostką centralną i pracuje wyłącznie w połączeniu z CPU S7-1200 poprzez magistralę systemową.
Moduł CM 1242-5 realizuje komunikację w standardzie PROFIBUS DP i umożliwia integrację sterownika S7-1200 w sieci PROFIBUS jako urządzenie podrzędne. Konfiguracja parametrów komunikacji, adresacja węzła oraz mapowanie danych procesowych realizowane są w środowisku TIA Portal (STEP 7) jako część konfiguracji sprzętowej systemu.
Moduł zapewnia wymianę danych cyklicznych zgodnie z mechanizmami protokołu PROFIBUS DP oraz obsługuje funkcje diagnostyczne przewidziane dla urządzeń DP slave. CM 1242-5 jest w pełni zintegrowany z platformą SIMATIC S7-1200 pod względem mechanicznym, elektrycznym i programowym.
Zasilanie modułu realizowane jest napięciem 24 V DC, a konstrukcja mechaniczna przeznaczona jest do montażu na szynie DIN 35 mm w szafach sterowniczych, bezpośrednio przy jednostce centralnej CPU. Obudowa spełnia wymagania środowiskowe komponentów systemowych SIMATIC i posiada stopień ochrony IP20.
