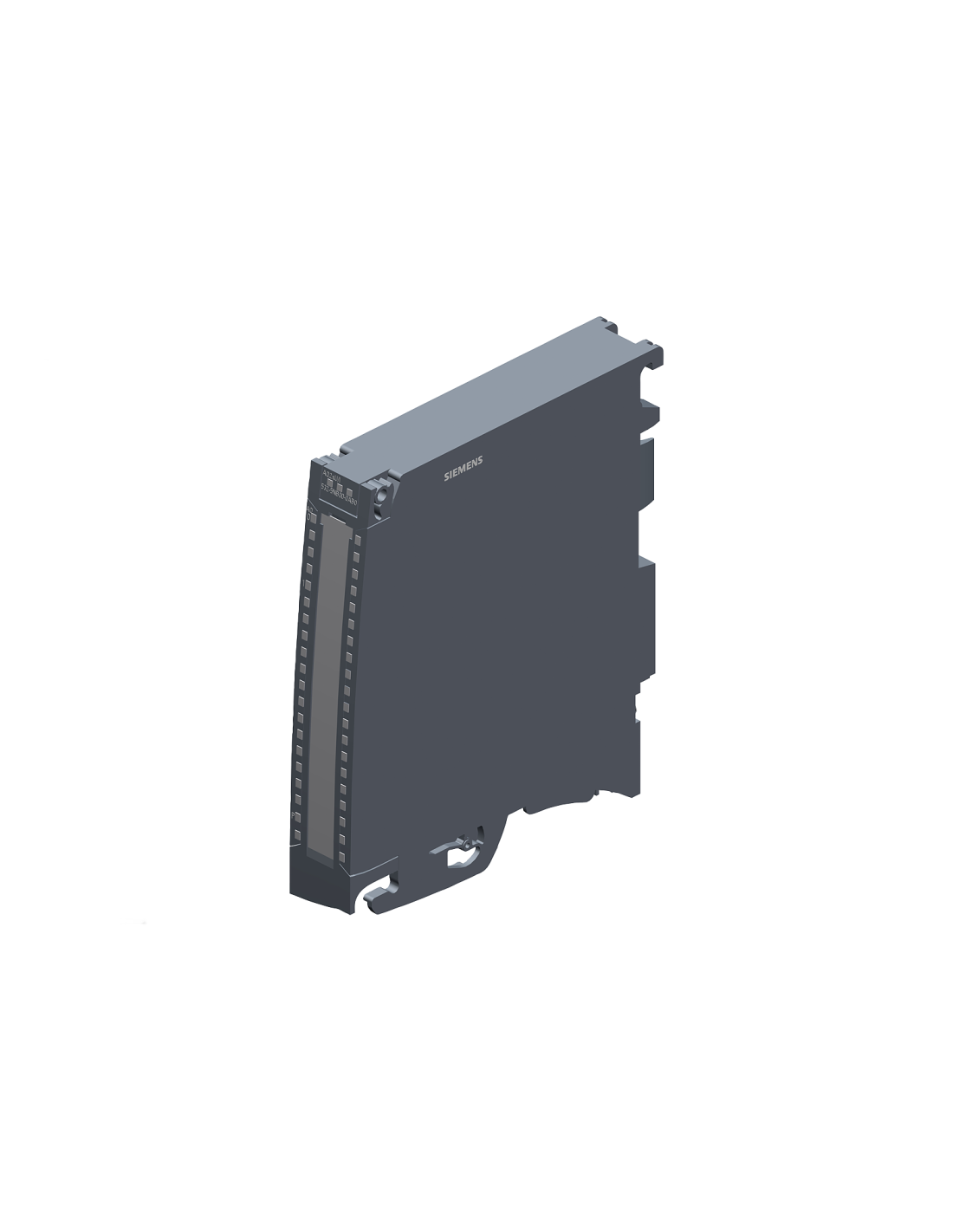

Das Modul Siemens SIMATIC S7-1500 - 6ES7532-5NB00-0AB0 ist ein analoges Ausgangsmodul SIMATIC S7-1500 AQ 2xU/I ST , das für die präzise Erzeugung von Analogsignalen in modernen industriellen Automatisierungssystemen bestimmt ist. Das Gerät verfügt über zwei Analogausgänge, die individuell als Spannungs- oder Stromausgänge konfiguriert werden können, was eine flexible Steuerung der Aktoren ermöglicht. Das Modul arbeitet mit einer Auflösung von 16 Bit und bietet eine Ausgangsgenauigkeit von ±0,3 %, wodurch eine hohe Präzision und Signalstabilität in Anwendungen gewährleistet ist, die eine genaue Abbildung der Steuerwerte erfordern. Beide Ausgangskanäle arbeiten in einer gemeinsamen Gruppe, was einheitliche Konvertierungsparameter und eine Synchronisation der Signale innerhalb des Moduls bedeutet.
Das Modul unterstützt die Standard-Signalbereiche 0…10 V, ±10 V, 0…20 mA und 4…20 mA, die über die Engineering-Umgebung TIA Portal (STEP 7) parametriert werden. Die Konfiguration umfasst sowohl die Auswahl des Signaltyps als auch die Diagnoseeinstellungen und das Verhalten der Ausgänge in Fehlerzuständen.
Das Modul stellt kanalbezogene Diagnosefunktionen zur Verfügung, mit denen typische Fehlerzustände der Analogausgänge wie Überlastung oder Unterbrechung im Stromkreis erkannt werden können. Im Falle eines Fehlers können Ersatzwerte definiert werden, die entsprechend der Benutzerkonfiguration automatisch an die Ausgänge weitergeleitet werden, wodurch ein kontrolliertes Verhalten der Ausgangssignale ermöglicht wird. Die Stromversorgung des Moduls erfolgt über 24 V DC, die Kommunikation mit der Zentraleinheit erfolgt über den Systembus des SIMATIC S7-1500-Controllers. Das Modul ist vollständig in die Systemarchitektur integrierbar, und seine Parameter, Diagnose und Betriebszustände sind direkt aus dem Steuerungsprojekt heraus zugänglich.
