Moduły sygnałowe podłączyć można do jednostki centralnej, w celu zwiększenia pojemność cyfrowych lub analogowych wejść/wyjść.

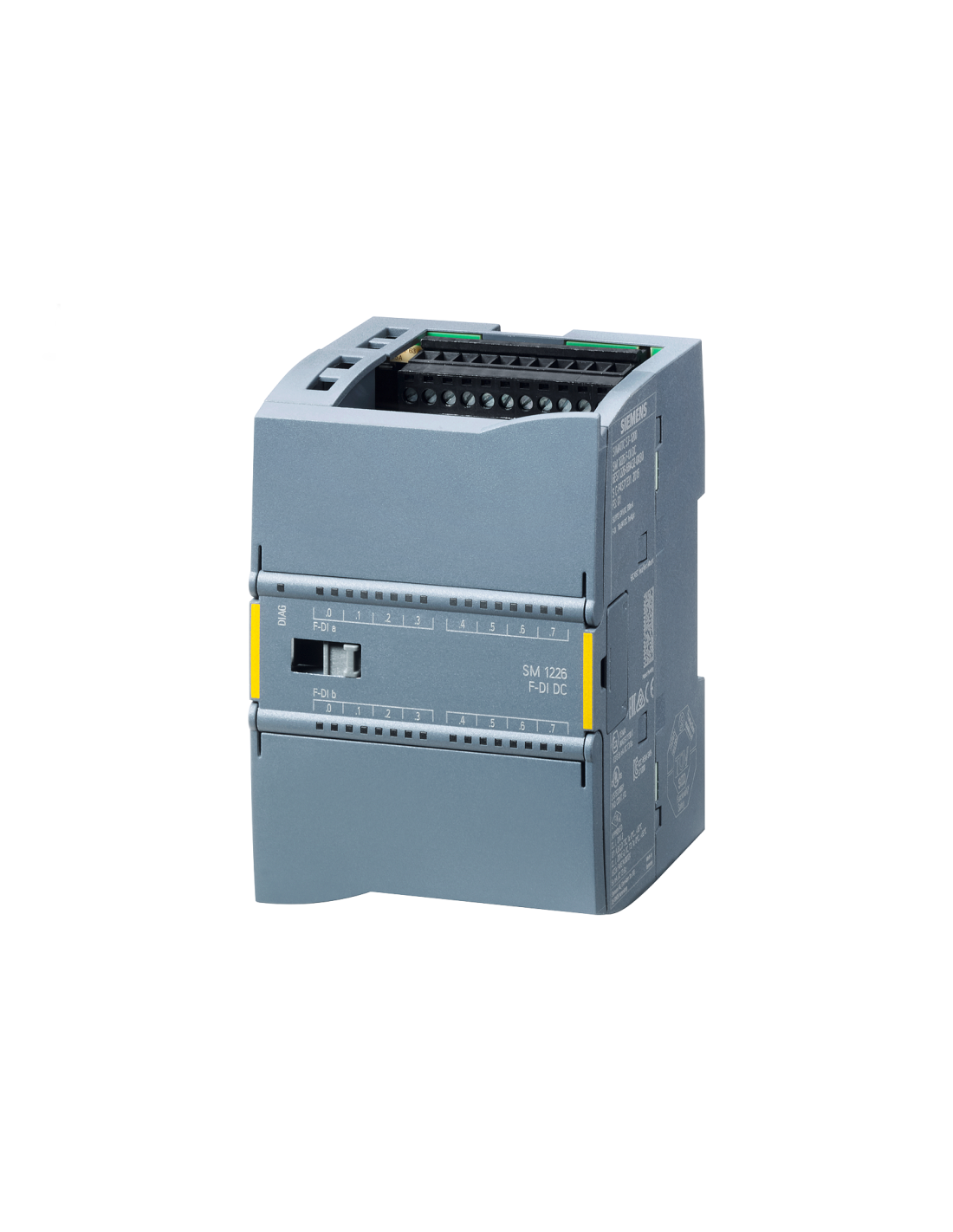

Moduł wejść binarnych (F-DI) Siemens SIMATIC S7-1200F SM 1226 F-DI - 6ES7226-6BA32-0XB0 przeznaczony do rozbudowy sterowników PLC SIMATIC S7-1200F . Moduł należy do grupy Fail-Safe (Safety Integrated) i jest przeznaczony do realizacji funkcji bezpieczeństwa zgodnie z wymaganiami norm bezpieczeństwa maszyn i instalacji przemysłowych. Nie jest jednostką centralną i nie może pracować samodzielnie – wymaga współpracy z CPU S7-1200F.
Moduł wyposażony jest w 16 bezpiecznych wejść binarnych (16 × F-DI) pracujących z napięciem 24 V DC i są monitorowane pod kątem uszkodzeń, zwarć oraz przerw w obwodzie zgodnie z zasadami systemów fail-safe. Moduł realizuje funkcje bezpieczeństwa w połączeniu z logiką bezpieczeństwa realizowaną w CPU F.
Komunikacja sygnałów bezpieczeństwa realizowana jest poprzez PROFIsafe, z pełną integracją w systemie TIA Portal (STEP 7 Safety). Moduł zapewnia monitorowanie zwarć, przerw przewodów oraz poprawności sygnałów zgodnie z wymaganiami systemów fail-safe.. Parametry bezpieczeństwa, przypisanie kanałów oraz logika F realizowane są w certyfikowanym środowisku projektowym Siemens.
Obudowa modułu przystosowana jest do montażu na szynie DIN 35 mm w szafach sterowniczych i spełnia stopień ochrony IP20. Moduł spełnia wymagania bezpieczeństwa do PL e zgodnie z ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508, co umożliwia jego zastosowanie w aplikacjach o najwyższych wymaganiach bezpieczeństwa funkcjonalnego. Moduł montowany jest na szynie DIN 35 mm, a jego szerokość całkowita wynosi 70 mm.
