Moduły sygnałowe podłączyć można do jednostki centralnej, w celu zwiększenia pojemność cyfrowych lub analogowych wejść/wyjść.

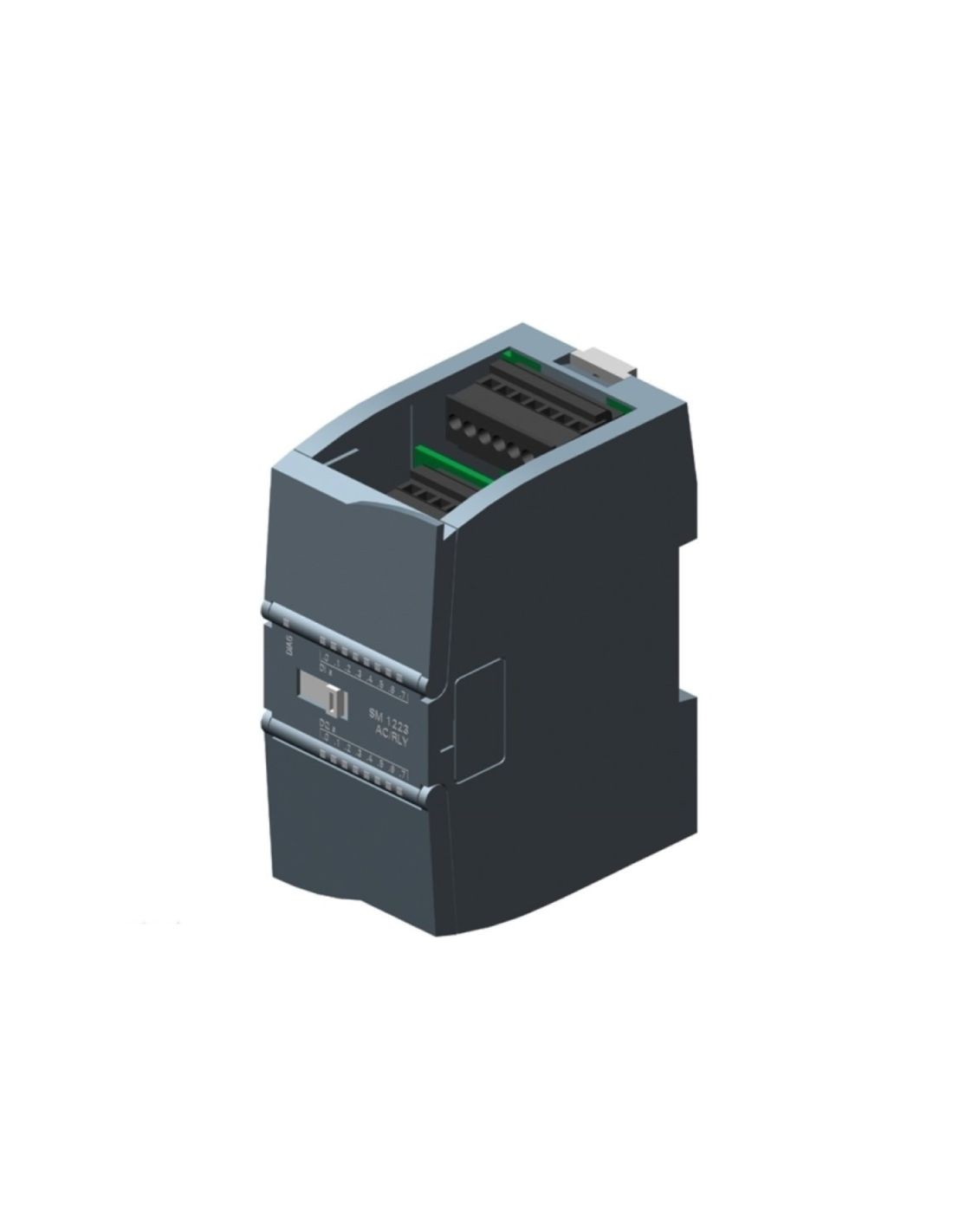

Moduł wejść i wyjść binarnych Siemens SIMATIC S7-1200 SM 1223 - 6ES7223-1QH32-0XB0 stanowi element architektury modułowej serii S7-1200 i jest przeznaczony do rozszerzania konfiguracji sprzętowej jednostek centralnych CPU S7-1200 o dodatkowe sygnały binarne. Urządzenie nie jest jednostką centralną i pracuje wyłącznie w połączeniu z CPU, komunikując się z nią poprzez magistralę systemową S7-1200.
Moduł integruje w jednej obudowie 8 wejść binarnych przystosowanych do pracy z napięciem 120/230 V AC oraz 8 wyjść binarnych realizowanych w technologii przekaźnikowej, o znamionowym prądzie 2 A na kanał. Wejścia cyfrowe umożliwiają bezpośrednią obsługę sygnałów binarnych AC, natomiast wyjścia przekaźnikowe pozwalają na przełączanie sygnałów AC lub DC w dopuszczalnym zakresie parametrów elektrycznych modułu. Moduł nie posiada funkcji analogowych ani komunikacyjnych i pełni wyłącznie rolę rozszerzenia sygnałów binarnych w systemie S7-1200.
SM 1223 w tym wariancie jest w pełni integrowany z platformą SIMATIC S7-1200 pod względem mechanicznym, elektrycznym oraz programowym. Konfiguracja sprzętowa, adresacja wejść i wyjść oraz diagnostyka realizowane są w środowisku TIA Portal (STEP 7).
Zasilanie modułu realizowane jest napięciem 24 V DC, a konstrukcja mechaniczna przystosowana jest do montażu na szynie DIN 35 mm w szafach sterowniczych. Obudowa spełnia wymagania środowiskowe komponentów systemowych SIMATIC i posiada stopień ochrony IP20.
