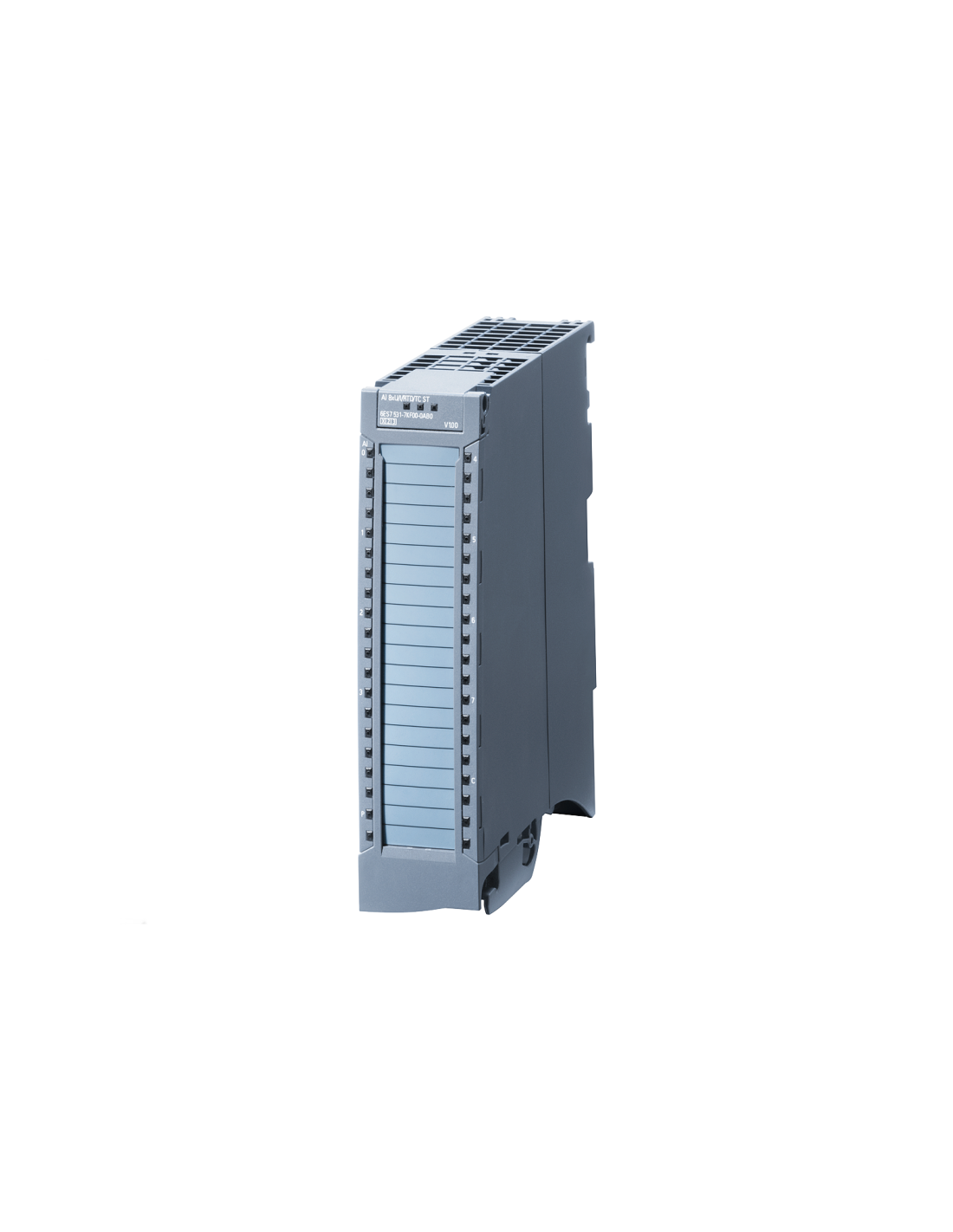

Moduł wejść analogowych Siemens SIMATIC S7-1500 AI 8xU/I/RTD/TC ST - 6ES7531-7KF00-0AB0 to moduł przeznaczony do konwersji sygnałów analogowych na dane cyfrowe w systemach sterowania opartych na sterowniku SIMATIC S7-1500. Moduł oferuje osiem wejść analogowych, które mogą być użyte do pomiaru sygnałów napięciowych (U) i prądowych (I) oraz do bezpośredniego podłączenia czujników rezystancyjnych RTD i termopar (TC). Urządzenie przetwarza sygnały z rozdzielczością 16 bitów, zapewniając dokładność pomiaru ±0,3% zgodnie z danymi producenta. Wszystkie kanały wejściowe znajdują się w jednej grupie pomiarowej, co wpływa na spójność parametrów konwersji i aktualizacji danych.
Moduł zapewnia zaawansowane funkcje diagnostyczne, w tym monitorowanie stanu kanałów oraz generowanie alarmów procesowych. Obsługiwane są przerwania sprzętowe oparte na wartościach progowych, co ułatwia reakcję sterownika na określone warunki sygnałowe bez konieczności odczytu cyklicznego przez program użytkownika. Moduł jest parametryzowany i integrowany z systemem sterowania za pomocą środowiska TIA Portal (STEP 7).
Elementy przyłączeniowe frontowe (listwy z zaciskami śrubowymi lub push-in) nie są dołączone do produktu i muszą być zamówione oddzielnie. W dostawie znajdują się element zasilający, obejma ekranu oraz zacisk ekranu.
Moduł 6ES7531-7KF00-0AB0 należy do rodziny modułów SM 531 – wejścia analogowe systemu SIMATIC S7-1500, które pozwalają na rozbudowę sterownika o wejścia analogowe o różnej liczbie kanałów i różnych parametrach funkcjonalnych. Wariant „ST (Standard)” oznacza wersję o standardowych parametrach dokładności i funkcjonalności.
W ramach rodziny SM 531 dostępne są również inne moduły o mniejszej liczbie kanałów, różnej dokładności i zróżnicowanej funkcji pomiarowej. Moduły analogowe SM 531 mają ujednolicony sposób konfiguracji w środowisku TIA Portal oraz diagnostyki, co ułatwia integrację i obsługę projektów automatyki. Moduł 6ES7531-7KF00-0AB0 jest modułem szerokim o szerokości 35 mm, zgodnie ze specyfikacją wymiarową modułów SM 531 z ośmioma kanałami.
