CompactLogix 5000 to zaawansowana rodzina sterowników PLC, są one częścią serii sterowników Logix, które oferują zaawansowane funkcje programowania, diagnostyki i sterowania dla różnych aplikacji przemysłowych.

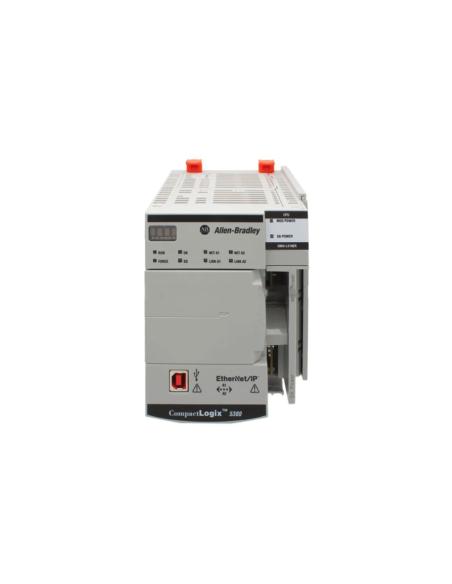

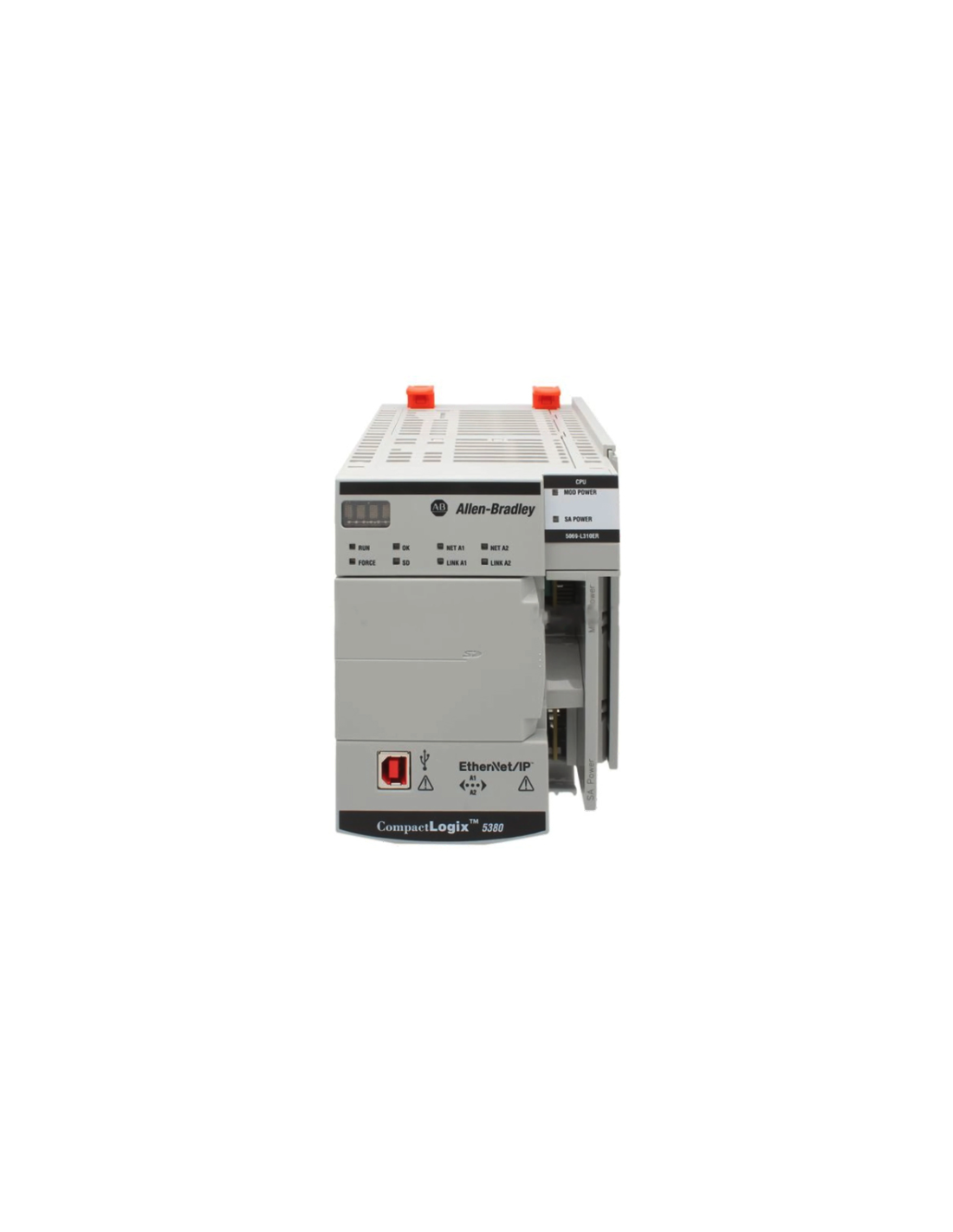

Kontroler CompactLogix 5380 - 5069-L310ER został zaprojektowany jako modułowy kontroler, który pozwala na instalację do ośmiu (8) kompaktowych modułów wejścia/wyjścia. Jest wyposażony w wbudowaną pamięć użytkownika o pojemności 1 MB, co umożliwia przechowywanie i zarządzanie danymi aplikacji. Kontroler ten działa na zewnętrznym źródle zasilania o napięciu 18-32VDC, co sprawia, że jest elastyczny w użyciu w różnych warunkach zasilania. Jego funkcjonalność została wzbogacona o możliwość obsługi do ośmiu lokalnych modułów wejścia/wyjścia (I/O) za pośrednictwem wbudowanych interfejsów komunikacyjnych. Znajdują się wśród nich: jeden (1) port USB oraz dwa (2) porty komunikacyjne Ethernet, co pozwala na łatwe i szybkie połączenie z innymi urządzeniami czy sieciami.
Dzięki wbudowanym interfejsom komunikacyjnym kontroler ten ułatwia zarządzanie danymi i komunikację pomiędzy różnymi elementami systemu, co przekłada się na efektywne działanie i monitorowanie procesów przemysłowych. Ten moduł kontrolera może obsłużyć aż 32 ciągłe zadania, z maksymalnie 1000 programami na zadanie. Wyposażony jest w wbudowany port USB oraz dwa porty Ethernet, oferując wydajność sieci Ethernet na poziomie 10 Mb/s, 100 Mb/s oraz 1 Gb/s tylko w konfiguracji pełnego dupleksu. Maksymalna liczba węzłów EtherNet/IP, które ten moduł może obsłużyć, to 16. Wyposażony jest w pamięć użytkownika o pojemności 1 MB oraz dostarczany z pamięcią nieulotną 1784-SD2 o pojemności 2 GB. Istnieje możliwość rozbudowy pamięci za pomocą kart, takich jak 1784-SDHC8 (8 GB), 1784-SDHC32 (32 GB) oraz 9509-CMSDCD4 (4 GB) CodeMeter CmCard.
|
|
| Obsługiwane programy: |
1000 za zadanie |
| Obsługiwane zadania kontrolera: |
32 Zadania |
| Liczba osi: |
256 |
| Maksymalna liczba obsługiwanych modułów I/O: |
Osiem (8) modułów we/wy 5069 |
| Pamięć nieulotna: |
Karta 1784-SD2 z 2 GB dostępnej pamięci (dostarczana z kontrolerem); 1784-SDHC8 (8 GB), 1784-SDHC32 (32 GB) i 9509-CMSDCD4 (4 GB) CodeMeter CmCard. |
| Pamięć użytkownika: |
standardowo 1MB; |
| Obsługiwane topologie: |
Liniowy, gwiaździsty i pierścieniowy |
| Rodzaj produktu: |
Sterownik CompactLogix 5380 |
| Produkt rodzinny: |
CompactLogix |
| Wydajność Ethernetu: |
10/100/1 Gb/s |
| Porty komunikacyjne |
Dwa (2) wejścia/wyjścia Ethernet; Jedno (1) złącze USB |
|
|
