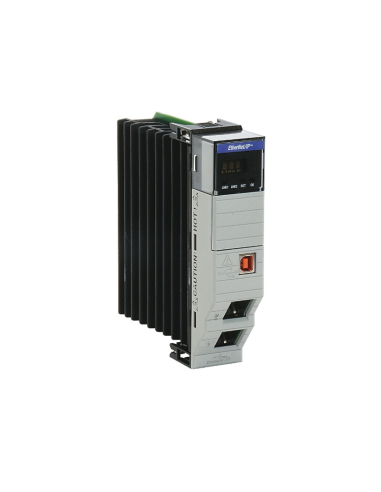

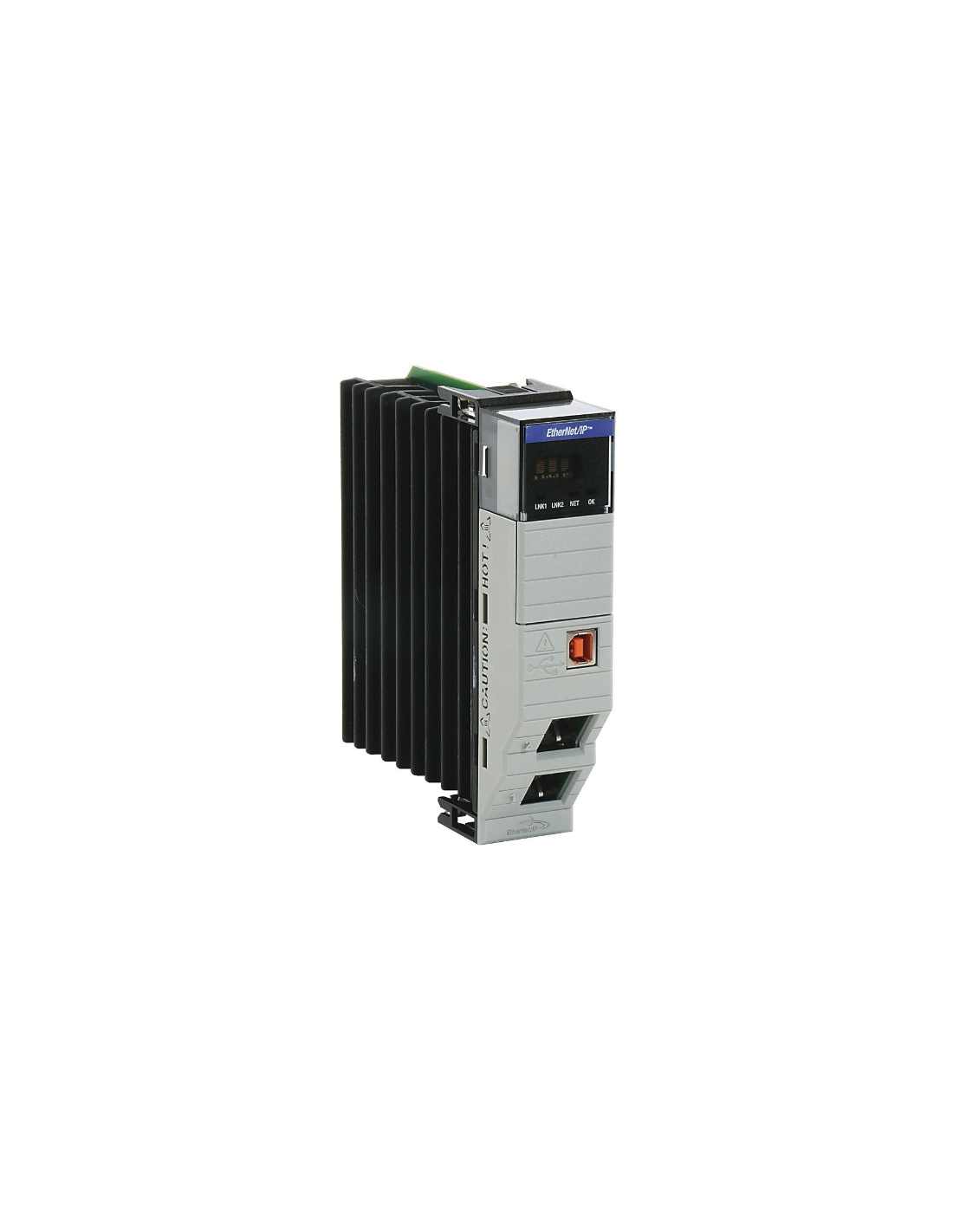

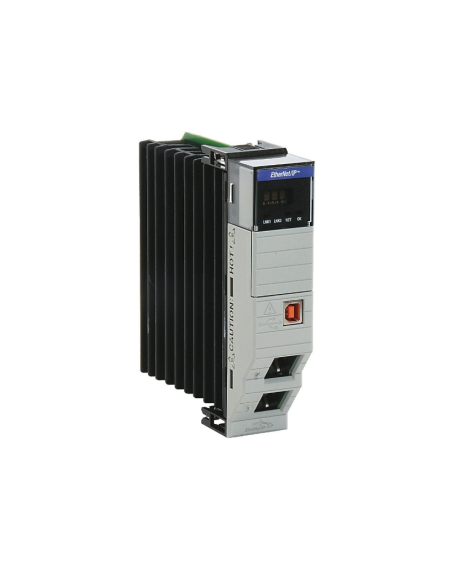

Moduł komunikacyjny Ethernet ControlLogix - 1756-EN2TR będący integralną częścią serii. Jednostka zajmuje 1 slot kasety i może być instalowana w dowolnym slocie chassis. Moduł posiada 2 porty Ethernet RJ45 10/100 Mb/s, obsługuje EtherNet/IP oraz TCP/IP, a konstrukcja tej wersji przewiduje pracę w topologii DLR (Device Level Ring) i liniowej. W module znajduje się również port USB, przeznaczony do tymczasowego lokalnego dostępu serwisowego i programowania. Model 1756-EN2TR spełnia również normy bezpieczeństwa CIP (Common Industrial Protocol), co pozwala na jednoczesne przesyłanie danych dotyczących sterowania, wraz z informacjami diagnostycznymi.
Model 1756-EN2TR obsługuje maksymalnie 128 połączeń TCP, 256 połączeń CIP oraz 128 + 128 komunikatów CIP unconnected dla backplane i Ethernet. Pobór prądu wynosi 1 A przy 5,1 V DC oraz 3 mA przy 24 V DC, a moc strat 5,1 W. Moduł ma wykonanie open-style i izolację 30 V continuous, basic insulation type dla torów Ethernet-backplane, USB-backplane oraz USB-Ethernet.
Standardowy zakres temperatury pracy wynosi 0...60°C, temperatura składowania -40...85°C, dopuszczalna wilgotność względna 5...95% bez kondensacji, odporność na drgania 2 G przy 10...500 Hz, a odporność udarowa 30 G w pracy i 30 G poza pracą.
