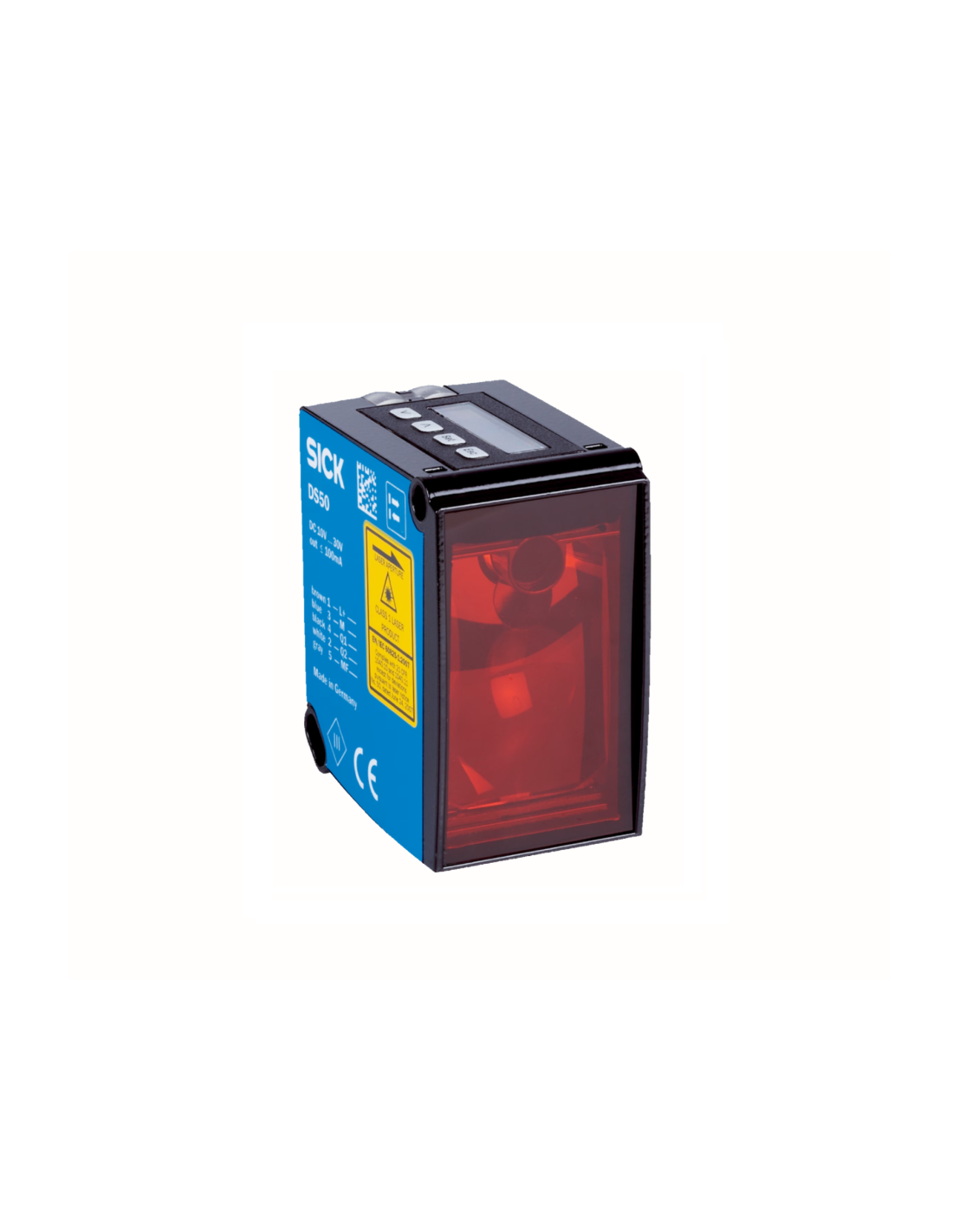

Dalmierz laserowy SICK Dx50 – DT50-P1113
SICK DT50-P1113 to laserowy czujnik odległości serii Dx50 wykorzystujący pomiar czasu przelotu światła (TOF) do dokładnej detekcji i pomiaru odległości. Jest przeznaczony do bezkontaktowego pomiaru odległości od naturalnych obiektów. Maksymalny zakres wynosi 10 000 mm dla powierzchni o remisji 90%, 6500 mm dla 18% oraz 4000 mm dla 6%.
Metalowa konstrukcja obudowy (Cynkowy odlew ciśnieniowy) i wysokiej odporności na trudne warunki środowiskowe (szybka przednia wykonana z tworzywa sztucznego PMMA), zapewniają stabilne działanie czujnika w różnorodnych zastosowań przemysłowych, w tym automatyzacji procesów, logistyki, a także w skomplikowanych aplikacjach wykrywających obiekty na dużych odległościach. SICK DT50-P1113 oferuje niezawodność nawet przy obecności refleksów czy zmianach w kolorach oraz teksturze wykrywanych przedmiotów. Zoptymalizowany układ elektroniczny zapewnia niski pobór mocy, co czyni go energooszczędnym rozwiązaniem.
Czujnik SICK DT50-P1113 charakteryzuje się dużym zakresem detekcji, wynoszącym do 10 m na obiektach o niskiej refleksyjności i aż 20 m na obiektach bardzo odblaskowych, co czyni go wyjątkowo elastycznym. Technologia TOF umożliwia szybkie i dokładne pomiary, a funkcje kompensacji tła oraz automatyczna regulacja czułości pozwalają na pracę w zmiennych warunkach oświetleniowych. Czujnik posiada stopień ochrony IP65/IP67, co zapewnia trwałość i odporność na pył oraz wodę. Czujnik DT50-P1113 jest łatwy w konfiguracji, dzięki intuicyjnemu interfejsowi użytkownika oraz możliwości zdalnego programowania.
Seria SICK DT50 obejmuje zaawansowane czujniki odległości oparte na technologii TOF, zaprojektowane z myślą o precyzyjnej detekcji w wymagających środowiskach przemysłowych. Produkty z tej serii są znane z wyjątkowej odporności na zakłócenia. Stosowane w aplikacjach o wysokiej dynamice, jak wykrywanie obiektów w procesach produkcyjnych, czy kontrola przepływu na liniach transportowych.
Najważniejsze cechy
- Zakres pomiarowy 200…10 000 mm przy 90% remisji - umożliwia pomiar obiektów znajdujących się w odległości do 10 m od czujnika.
- Dokładność pomiaru ±10 mm i rozdzielczość 1 mm - parametry określające precyzję pomiaru odległości.
- Czerwony laser klasy 2 o długości fali 658 nm - widoczna plamka ułatwia ustawienie czujnika względem mierzonego obiektu.
- Wyjście cyfrowe PNP do 100 mA oraz analogowe 4-20 mA - jednoczesne wykorzystanie wartości progowej i ciągłej informacji o odległości.
- Analogowe wyjście prądowe o rozdzielczości 16 bit - przeznaczone do przekazywania wartości pomiarowej do wejścia analogowego PLC lub innego sterownika.
- Czas odpowiedzi 20 lub 30 ms - zależny od ustawionego trybu uśredniania.
- Stopień ochrony IP65 i metalowa obudowa z odlewu cynkowego - wykonanie przeznaczone do zastosowań przemysłowych.
Zastosowanie
DT50-P1113 służy do pomiaru odległości, położenia i obecności obiektów bez kontaktu mechanicznego. Może przekazywać zmierzoną odległość jako sygnał analogowy 4-20 mA oraz niezależnie sterować wyjściem cyfrowym PNP. Funkcja Distance to Object (DtO), regulowana histereza oraz możliwość uczenia i odwracania wyjść pozwalają dostosować czujnik do konkretnego punktu lub zakresu pracy.
Kompatybilność i dobór
Czujnik jest zasilany napięciem 10–30 V DC i ma 5-pinowe złącze M12. Oprócz wyjścia PNP i analogowego 4–20 mA dostępne jest wejście wielofunkcyjne, które może realizować funkcję wyłączenia lasera, zewnętrznego Teach lub zostać dezaktywowane. Maksymalna rezystancja obciążenia wyjścia analogowego wynosi 300 Ω.
Przy doborze należy uwzględnić zależność maksymalnego zakresu pomiarowego od współczynnika remisji obiektu. Deklarowane 10 m dotyczy powierzchni o remisji 90%; dla ciemniejszych powierzchni zasięg jest mniejszy. Typowa wielkość plamki przy odległości 10 m wynosi 15 × 15 mm.
