Die SIMATIC HMI COMFORT OUTDOOR TP700 Panels sind für den Einsatz unter rauen Umgebungsbedingungen ausgelegt.

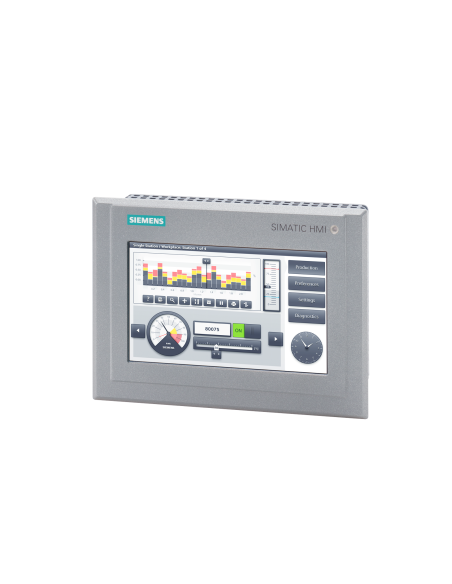

Das Bedienfeld SIMATIC HMI TP700 Comfort Outdoor- 6AV2124-0GC13-0AX0 gehört zur Serie SIMATIC Comfort Panels und ist ein industrielles HMI-Bedienfeld für den Außenbereich (OUTDOOR), in dem fortschrittliche HMI-Funktionen bei kompakten Abmessungen des Geräts erforderlich sind. Das Gerät wurde speziell für den Einsatz unter Bedingungen entwickelt, bei denen es direkter Sonneneinstrahlung, starken Temperaturschwankungen und erhöhter Luftfeuchtigkeit ausgesetzt ist.
Dieses Modell ist mit einem 7-Zoll-TFT-Touchscreen mit erhöhter Helligkeit ausgestattet, der eine gute Lesbarkeit von Prozessvisualisierungen, Alarmen und Diagnosedaten an Bedienplätzen mit begrenztem Einbauraum gewährleistet.
Die Outdoor-Version zeichnet sich durch einen erweiterten Betriebstemperaturbereich und eine für raue Umgebungsbedingungen geeignete Konstruktion aus. Das Panel unterstützt die Kommunikation über PROFINET und MPI/PROFIBUS DP und ermöglicht so die vollständige Integration in SIMATIC S7-Steuerungssysteme. Die Konfiguration erfolgt in der TIA Portal-Umgebung mit WinCC Comfort und bietet erweiterte Funktionen für Visualisierung, Alarme, Trends, Rezepturen und die Archivierung von Prozessdaten. Das Gerät basiert auf Windows CE 6.0 und gewährleistet einen stabilen, kontinuierlichen Betrieb in industriellen Anwendungen mit erhöhten Umweltanforderungen.
SIMATIC HMI Comfort Outdoor-Panels werden für anspruchsvolle Umgebungsbedingungen ausgewählt und können ohne Einschränkungen in allen Industriebereichen eingesetzt werden. Zertifizierungen, beispielsweise IEC-EX- und Marine-Zertifizierungen, bieten flexible Einsatzmöglichkeiten in extremen Bereichen.
Hohe Auflösung, 16 Millionen Farben und ein breiter Betrachtungswinkel von bis zu 170° sorgen für hervorragende Lesbarkeit und eine detaillierte Darstellung des Prozesses bereits auf Maschinenebene. Komplexe Bedienbildschirme können ebenfalls klar angezeigt und in Bereiche für die Steuerung und Überwachung von Anwendungen im System unterteilt werden. Maximierte Lebensdauer des Displays dank der Möglichkeit, die Helligkeit der LED-Hintergrundbeleuchtung zu steuern. Der Bildschirm kann um bis zu 100 % gedimmt werden, um sich an alle Lichtverhältnisse anzupassen. Das PROFIenergy-System überwacht kontinuierlich die Spannung in allen Automatisierungskomponenten und bietet durch die Integration in bestehende Standards den besten Investitionsschutz.
Absolute Datensicherheit bei plötzlichem Stromausfall. Comfort-Panels erzeugen ausreichend Energie, um alle aktiven Archive ohne Störungen oder Probleme zu schließen und eine Sicherungskopie der bereits im RDB-Format archivierten Daten zu erstellen. Dies gewährleistet eine sichere Speicherung der Daten im Archiv auf kostengünstige Weise und ohne den Einsatz von Batterien, die einer ständigen Wartung bedürfen. Diagnosesysteme erfordern keine zusätzlichen Kosten oder zusätzliche Geräte mehr.
Alle Daten auf der SD-Karte entsprechen dem höchsten technologischen Standard in der HMI-Anwendungssteuerung.
