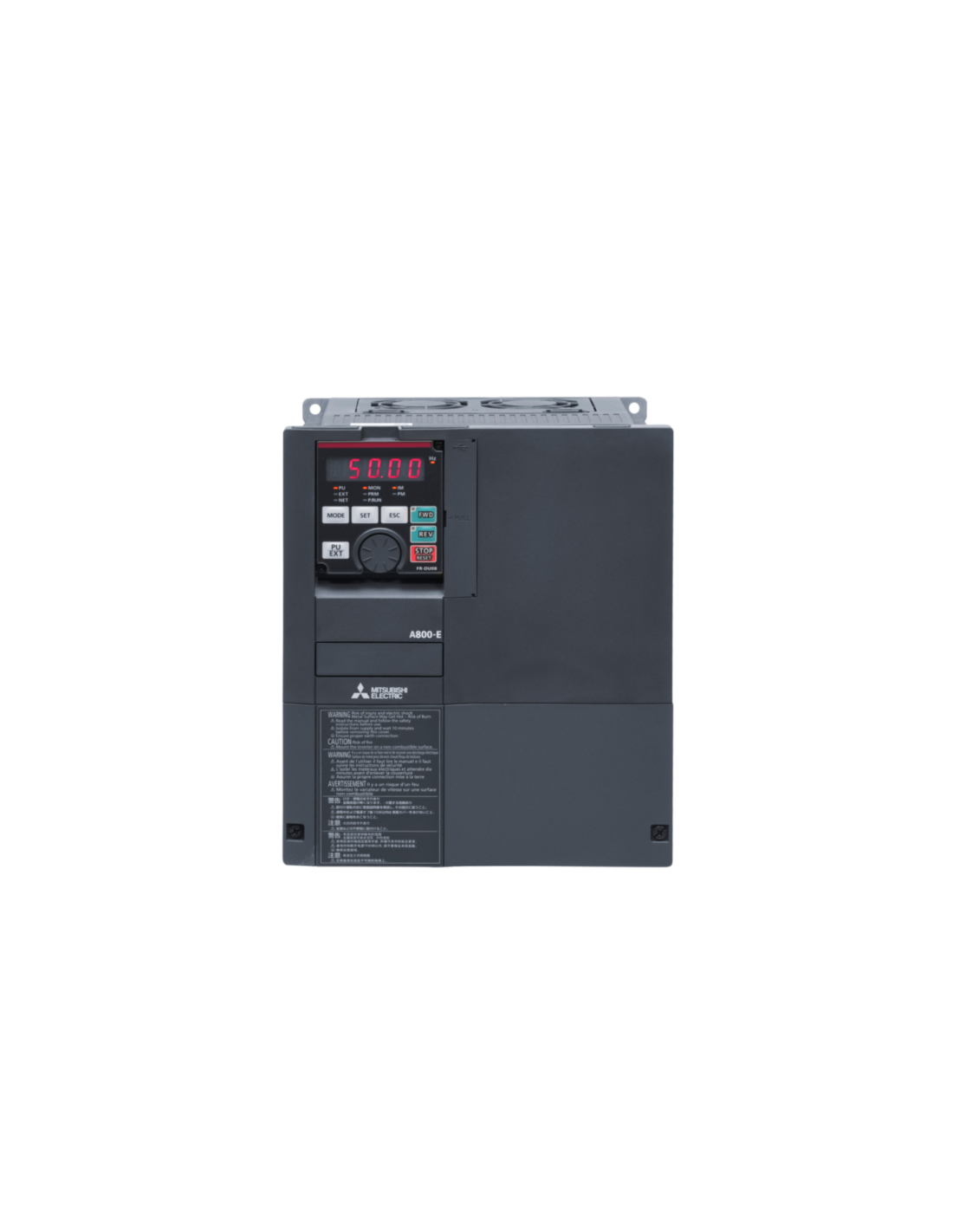

Der Frequenzumrichter Mitsubishi - FR-A840-00170-E2-60 gehört zur modernen Serie FR-A800-E, die die klassische Plattform FR-A800 um integrierte Ethernet-Funktionen, Netzwerkprotokolle sowie verbesserte Kommunikation und Diagnose erweitert. Die Aufgabe dieses Frequenzumrichters ist die effektive Steuerung von 3-Phasen-Motoren in industriellen Systemen – von Pumpen über Ventilatoren bis hin zu Bearbeitungsmaschinen – mit hoher Präzision, Flexibilität und Betriebssicherheit. Dieses Modell bietet standardmäßige 100-Mbit-TCP/IP-Ethernet-Konnektivität, die eine Fernüberwachung, Parameterregelung und Integration in Automatisierungsnetzwerke ohne zusätzliche Kommunikationskarten ermöglicht.
Die elektrischen Parameter wurden für den Betrieb mit einer Versorgungsspannung im Bereich von 3 × 380–500 V AC angepasst, wodurch er mit typischen Industrieanlagen kompatibel ist. Im sogenannten Fan/Pump-Modus (Ansaugmodus) kann es bis zu 7,5 kW erreichen, während der „Standardleistungsmodus” für 5,5 kW mit einem Nennstrom von 12 A ausgelegt ist. Das Gehäuse des Moduls hat die Schutzart IP20 und ist für den Einbau in Schaltschränken geeignet. Der Umrichter unterstützt eine Reihe von Steuerungsmodi – darunter V/f, Sensorless Vector und Vektorsteuerung – sowie Sicherheitsfunktionen wie STO (Safe Torque Off).
Die fortschrittliche Plattform FR-A800-E bietet außerdem einen integrierten Webserver für den Fernzugriff, SPS-Funktionen mit Funktionsblöcken, Unterstützung für mehrere Protokolle (Modbus TCP, CC-Link IE Field Basic) und Kompatibilität mit GOT 2000-Bedienfeldern. Während des Betriebs reagiert der Umrichter schnell auf Laständerungen – innerhalb von wenigen Millisekunden – und der Ausgangsfrequenzbereich reicht bis zu 590 Hz. Für Anwendungen, die hohe Geschwindigkeiten erfordern, sind Optionen bis zu 400 Hz mit magnetischer Steuerung verfügbar.
Die Dokumentation des Herstellers empfiehlt eine Belüftung um das Gerät herum (Raum vor, hinter, über und unter dem Gerät) sowie die Verwendung eines DC-Filters (Drossel) zur Aufrechterhaltung der Netzqualität. Der Temperatursensor und die Lastanzeige arbeiten mit dem Diagnosesystem zusammen, was die Wartung erleichtert und eine schnelle Reaktion auf die Bedingungen der Antriebsaggregate gewährleistet.
