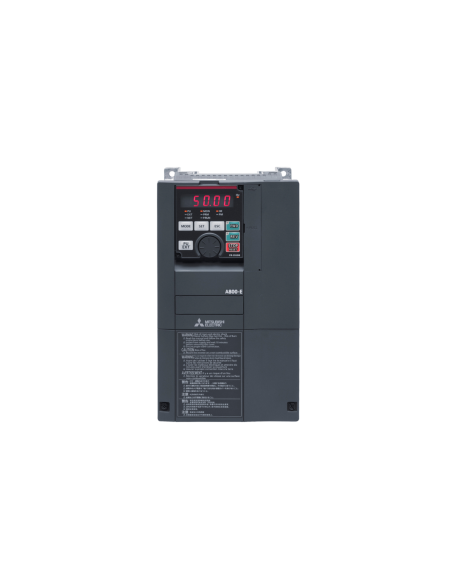

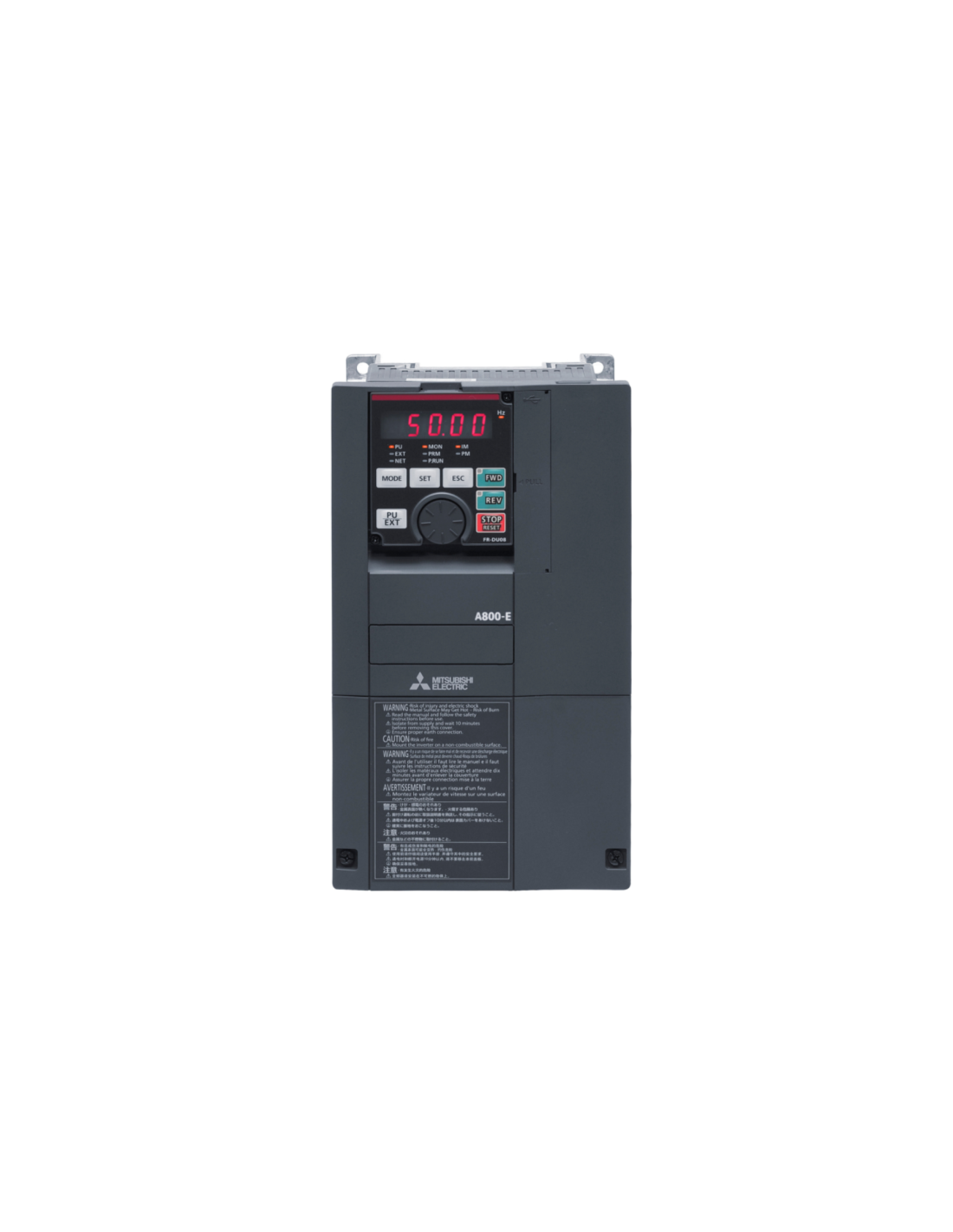

Der Frequenzumrichter Mitsubishi FR-A840-00126-E2-60 gehört zur fortschrittlichen Serie FR-A800-E, die hohe Leistung, flexible Integration und umfangreiche Kommunikationsmöglichkeiten in einer kompakten und effizienten Form vereint. Das Gerät wurde für industrielle Anwendungen entwickelt, die präzise Steuerung, Stabilität und Zuverlässigkeit erfordern, wie z. B. Pumpen, Ventilatoren, Förderbänder und Werkzeugmaschinen. Dank des integrierten Ethernet-Anschlusses und der Unterstützung umfangreicher Diagnosefunktionen erfüllt dieses Modell die Anforderungen von Industrie 4.0 und der Automatisierung der neuen Generation.
Der Wechselrichter arbeitet in einem 3-Phasen-Netz mit 380–500 V AC und einer minimal zulässigen Spannung von 323 V, was einen stabilen Betrieb bei Schwankungen der Versorgungsspannung gewährleistet. Bei Nennbetrieb liefert er einen Strom von 12 A, was einer Leistung von bis zu ca. 3,7 kW entspricht. Im Modus „Fan/Pump” wird häufig eine höhere Betriebsleistung von bis zu 5,5 kW verwendet, wo die Überlastungen geringer sind. Der Ausgangsfrequenzbereich von 0,2 bis 590 Hz ermöglicht die Regelung von sehr niedrigen Drehzahlen bis zu den Grenzwerten, wodurch der Motorbetrieb an die Anforderungen des Prozesses angepasst wird. Darüber hinaus zeichnet sich das Gerät durch eine Überlastfähigkeit von 150 % für 60 Sekunden und 200 % für 3 Sekunden aus, wodurch vorübergehende Lastspitzen ohne Beschädigungsrisiko bewältigt werden können.
Die Serie FR-A800-E bietet verschiedene Steuerungsmethoden – klassische V/f, sensorlose Vektorsteuerung und optional mit Encoder (bei entsprechenden Modulen), wodurch der Betriebsmodus an die Anwendung angepasst werden kann: von einfachen Pumpen bis hin zu Systemen, die eine präzise Drehmomentsteuerung erfordern. Die Version mit der Kennzeichnung „E” verfügt standardmäßig über einen Ethernet-Anschluss (100 Mbit), wodurch externe Kommunikationsmodule überflüssig werden und die Integration in die industrielle Infrastruktur vereinfacht wird. Darüber hinaus kann der Umrichter mit Modbus-RTU-Protokollen und nach dem Einbau von Erweiterungskarten mit Protokollen wie Profibus, Profinet, CC-Link oder EtherCAT zusammenarbeiten. Das Gerät ist mit der STO-Funktion (Safe Torque Off) ausgestattet, die in Notfällen eine sofortige Abschaltung des Antriebsmoments gemäß den Maschinennormen ermöglicht. Eingebaute Überlast-, Überspannungs-, Überhitzungs- und Kurzschlussschutzvorrichtungen schützen sowohl den Umrichter selbst als auch den angeschlossenen Motor und verlängern so die Lebensdauer des gesamten Systems.
Das Gehäuse des Frequenzumrichters hat die Schutzart IP20, wodurch er für den Einbau in Schaltschränken geeignet ist, die vor Staub und Feuchtigkeit geschützt sind. Dank seiner kompakten Bauweise nimmt das Gerät nur wenig Platz im Schaltschrank ein und ist in seinen Abmessungen mit anderen Modellen dieser Serie vergleichbar. Die typischen Betriebsbedingungen sind Temperaturen von –10 °C bis +50 °C bei Einhaltung der entsprechenden Lüftungsabstände – ca. 50 mm vor der Front und 100 mm über und unter dem Gerät. Die Software FR Configurator2 ermöglicht eine einfache Konfiguration, Zustandsüberwachung und Betriebsdiagnose, und die übersichtliche Benutzeroberfläche ermöglicht eine schnelle Anpassung der Parameter an die Bedingungen und Anforderungen der Anlage.
