Das als

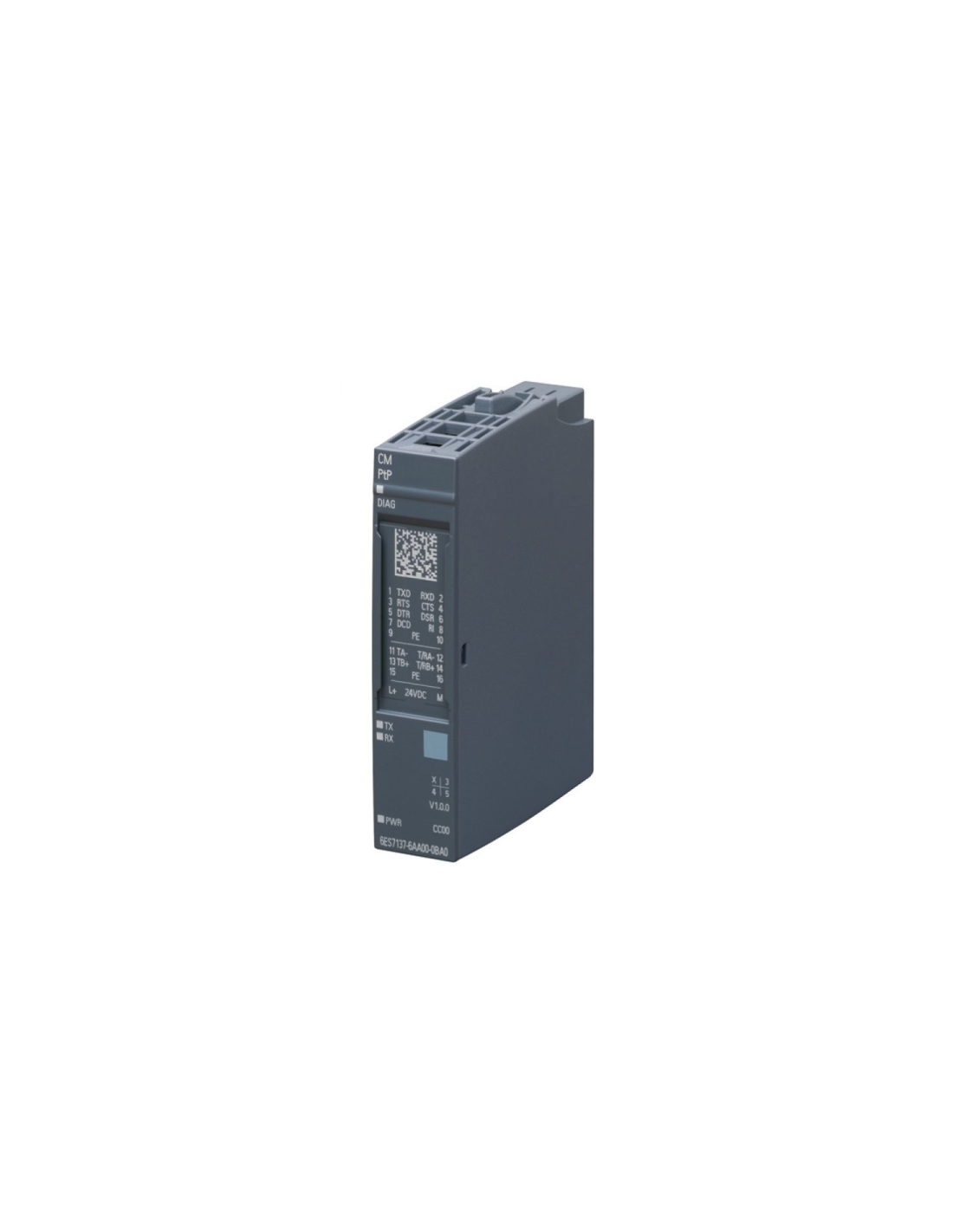

CM PtP bezeichnete serielle Kommunikationsmodul ist für den Einsatz im dezentralen Ein- und Ausgabesystem SIMATIC ET 200SP –
6ES7137-6AA01-0BA0 vorgesehen,
das die elektrischen Schnittstellen RS422, RS485 und RS232 sowie andere Kommunikationsprotokolle wie USS, Freeport/ASCII, MODBUS RTU Master/Slave oder 3964(R) unterstützt. Das Modul realisiert I&M-Datenfunktionen von 0 bis 3, die Konfiguration des Geräts, die Systemintegration und die Engineering-Funktionen erfolgen über die Software STEP7 TIA Portal in der Version V12. Es verfügt über Diagnosefunktionen, die sich auf Kabelbruch und die Überwachung der Versorgungsspannung beziehen können. Die kompakten Abmessungen eines Geräts dieser Klasse sind durch die hohe Kanaldichte möglich, die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank. Die Konfiguration des ET 200SP-Stationssystems ist einfach zu skalieren und kostengünstig optimiert und um eine umfassende Basis digitaler und analoger IO-Module erweitert. SIMATIC ET 200SP ist etwa 50 % schmaler als andere vergleichbare dezentrale Peripheriegeräte. Mit einer Höhe von etwa 115 Millimetern bietet das System Platz für 16 Kanäle mit Einstranganschluss ohne AUX-Stecker. Bei einer 3-Leiter-Verbindung mit AUX-Steckern beträgt die Höhe für 8 Kanäle 140 Millimeter. Die Tiefe beträgt 75 Millimeter. Um die Größe so gering wie möglich zu halten, ist das Versorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP-System integriert.
