Moduły komunikacyjne rozszerzają zakres całkowitych możliwości komunikacyjnych poprzez dodatkowe funkcje i interfejsy.

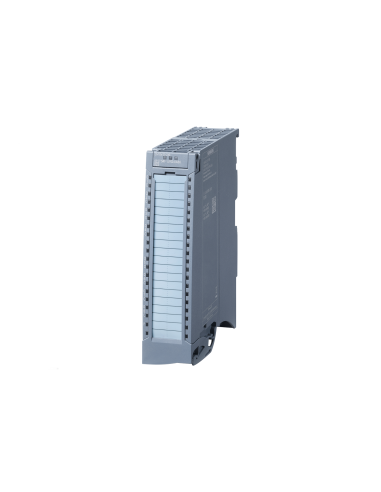

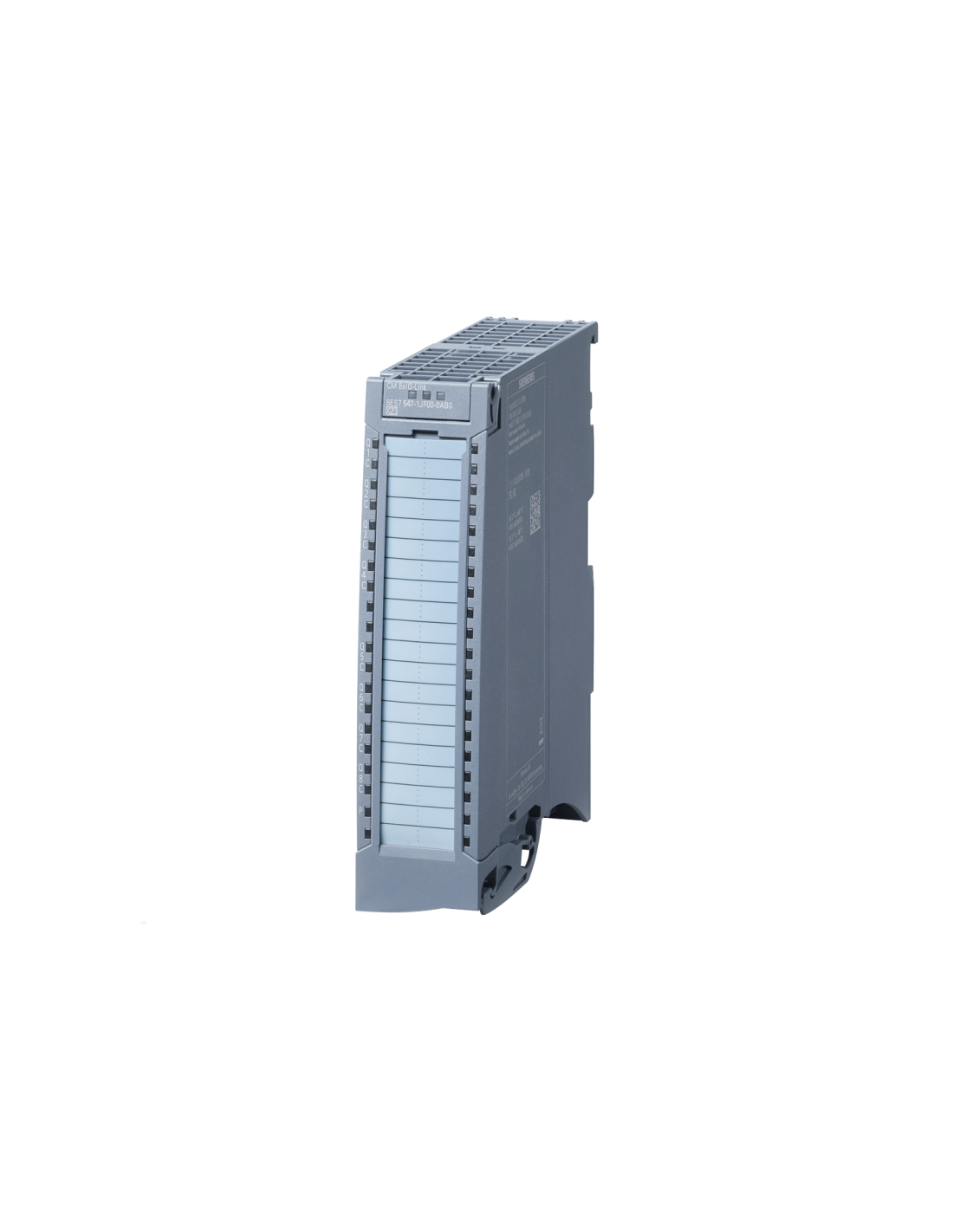

Moduł komunikacyjny CM 8xIO-Link - 6ES7547-1JF00-0AB0 z rodziny Siemens SIMATIC S7-1500, przeznaczony do rozbudowy stacji o funkcję IO-Link Master V1.1. Moduł wyposażony w 8 portów, pracuje w trybie IO-Link albo DI, a złącze frontowe zamawia się oddzielnie w wersji śrubowej lub push-in. Jest to jednostka do podłączenia do 8 urządzeń IO-Link albo do pracy z portami ustawionymi jako wejścia cyfrowe.
Moduł CM 8xIO-Link należy do grupy modułów komunikacyjnych S7-1500/ET 200MP, które przenoszą obsługę urządzeń IO-Link bezpośrednio na poziom stacji automatyki. Wszystkie 8 portów może pracować równocześnie, obsługiwane są protokoły IO-Link 1.0 i 1.1, a minimalny czas cyklu wynosi 2 ms. Moduł udostępnia do 33 bajtów danych wejściowych na port, do 32 bajtów danych wyjściowych na port oraz maksymalnie 240 bajtów wejściowych i 240 bajtów wyjściowych na moduł. Dostępne są również funkcje Master Backup, konfiguracja bez S7-PCT, a porty można parametryzować w trybach IO-Link Autostart, IO-Link Manual, DI albo Deactivated.
Moduł pracuje z napięciem 24 V DC w zakresie 20,4...28,8 V DC, ma zabezpieczenie przed odwrotną polaryzacją i pobór prądu do 50 mA bez obciążenia. Dla portów przewidziano 8 wyjść zasilających 24 V, z obciążalnością 1 A na kanał i 4 A łącznie na moduł, z elektronicznym zabezpieczeniem zwarciowym. Jednostka obsługuje port typu A i typu B, przy czym dla portu typu B zasilanie 24 V DC realizowane jest przez zewnętrzny zacisk.
Dostępne są alarmy oraz nadzór napięcia zasilania, przerwy przewodu, zwarcia i błędu grupowego. Moduł nie ma separacji galwanicznej między kanałami, ale ma separację względem magistrali backplane. Zakres temperatury pracy wynosi -30...60°C przy montażu poziomym i -30...40°C przy pionowym, a wymiary obudowy to 35 × 147 × 129 mm.
