Moduły komunikacyjne rozszerzają zakres całkowitych możliwości komunikacyjnych poprzez dodatkowe funkcje i interfejsy.

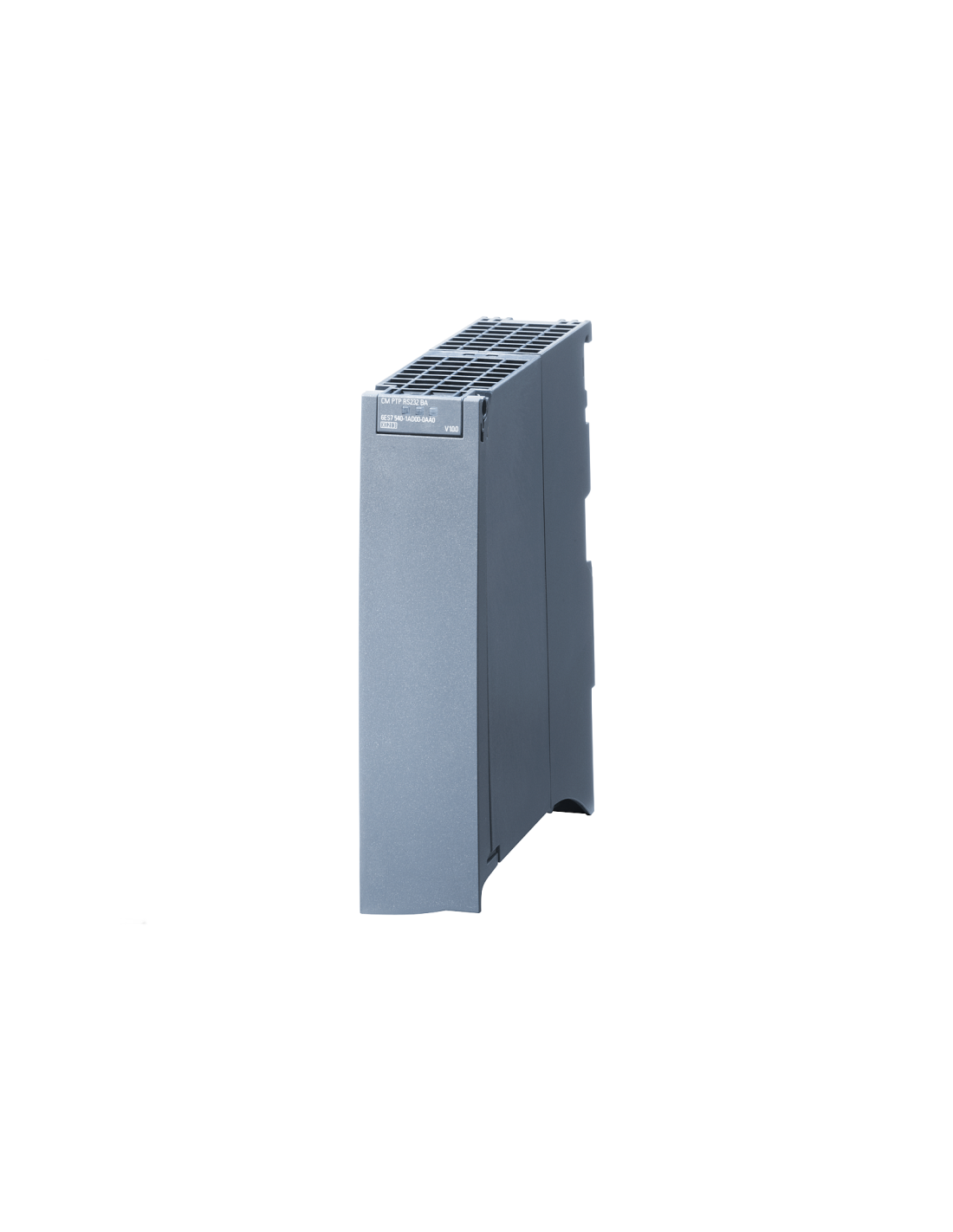

Moduł komunikacyjny CM PtP RS232 BA - 6ES7540-1AD00-0AA0 to moduł z rodziny Siemens SIMATIC S7-1500, przeznaczony do realizacji punkt-punkt połączeń szeregowych w standardzie RS232. Moduł rozszerza stację o 1 interfejs szeregowy RS232 i pracuje jako element systemu S7-1500 lub stacji rozproszonej ET 200MP. Wersja BA należy do podstawowej grupy modułów PtP i obsługuje komunikację z urządzeniami wykorzystującymi transmisję szeregową, w tym z innymi sterownikami, komputerami oraz urządzeniami obiektowymi pracującymi przez interfejs RS232.
Model 6ES7540-1AD00-0AA0 obsługuje protokoły Freeport oraz 3964(R), a protokół USS może być realizowany z wykorzystaniem instrukcji dostępnych w STEP 7 (TIA Portal). Szybkość transmisji wynosi od 300 do 19,2 kbit/s, maksymalna długość ramki to 1 kB, a pamięć bufora telegramów ma pojemność 2 kB z możliwością buforowania do 255 telegramów. Interfejs wykorzystuje 9-pinowe złącze Sub-D z blokadą śrubową i udostępnia sygnały TXD, RXD, RTS, CTS, DTR, DSR, RI, DCD oraz GND.
Moduł jest wykonany jako jednostka do montażu na szynie S7-1500, ma szerokość 35 mm, wysokość 147 mm i głębokość 127 mm. Pobór prądu z magistrali backplane wynosi 50 mA, pobór mocy 0,75 W, a typowa strata mocy 0,6 W. Interfejs jest odseparowany elektrycznie od magistrali backplane i napięcia obciążenia, ma izolację testowaną napięciem 707 V DC, a sama konstrukcja jest określona jako short-circuit proof.
W diagnostyce moduł obsługuje diagnostic interrupts, funkcję diagnostyczną oraz nadzór wire break. Na froncie znajdują się diody RUN, ERROR, RxD i TxD. Moduł może pracować także w konfiguracjach rozproszonych z SIMATIC S7-300, S7-400, S7-1500 oraz ze standardowym kontrolerem PROFINET. Dopuszczalna temperatura pracy wynosi 0...60°C przy montażu poziomym i 0...40°C przy pionowym.
