Das SIMATIC BASIC Panel der zweiten Generation KTP 1200 ist ein hochwertiges Gerät für die Bedienung und Überwachung in HMI-Anwendungen.

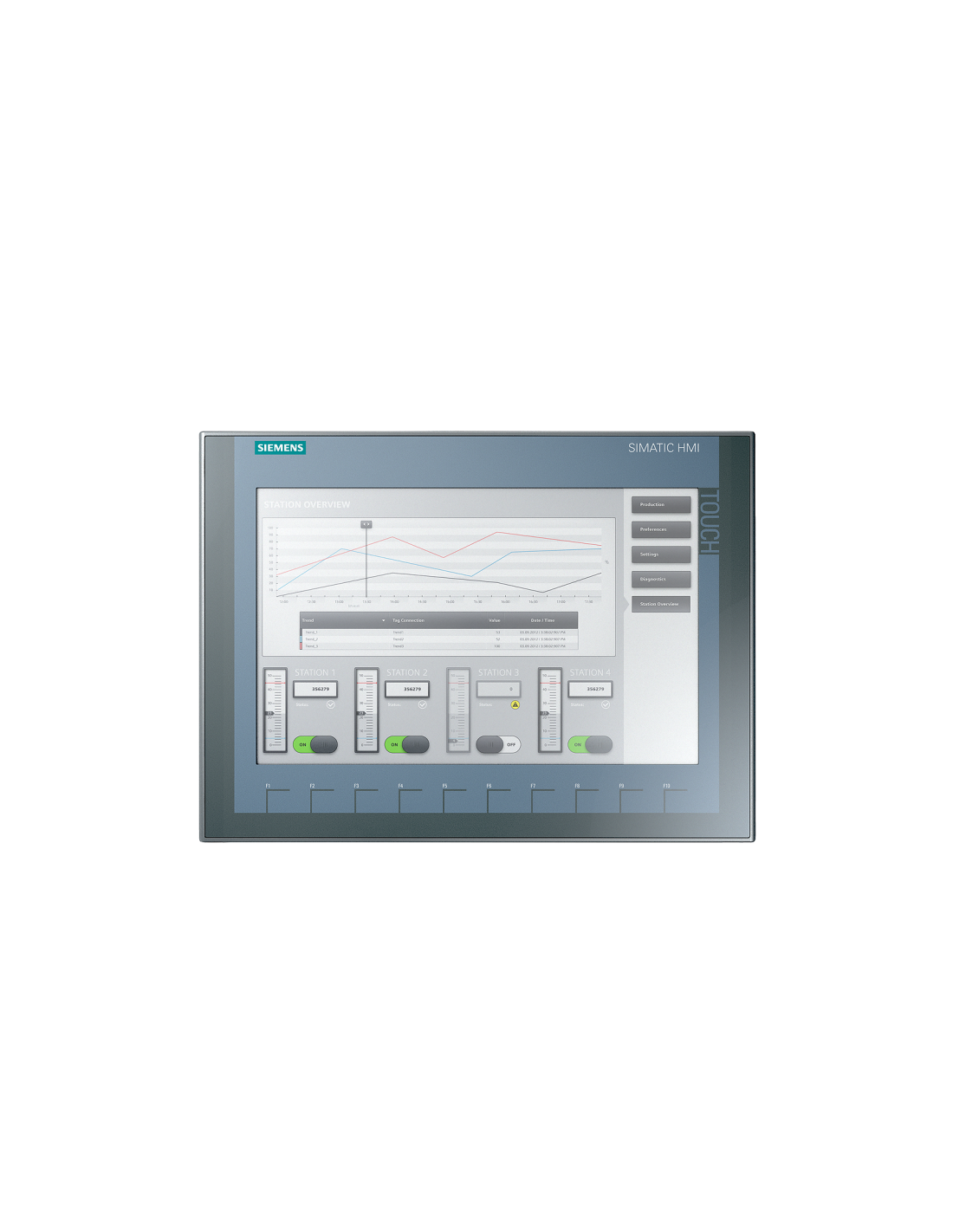

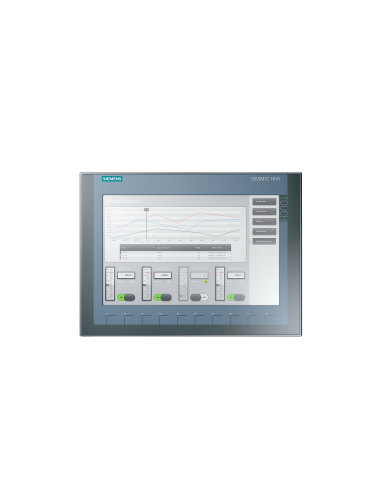

Das Bedienfeld SIMATIC HMI KTP1200 Basic DP - 6AV2123-2MA03-0AX0 ist ein industrielles Mensch-Maschine-Schnittstellen-Panel. Das Panel ist für die grundlegende Visualisierung und Interaktion in Automatisierungssystemen vorgesehen. Es wurde sowohl für die Touch- als auch für die Tastensteuerung entwickelt. Das Gerät ist mit einem 12-Zoll-TFT-LED-Panorama-Display mit einer Auflösung von 1280 × 800 Pixeln und einer Farbpalette von 65.536 Farben ausgestattet, was eine klare grafische Darstellung und eine gut lesbare Präsentation der Daten auf dem Bildschirm gewährleistet.
Das Panel verfügt über 10 Funktionstasten am Gehäuse, mit denen Funktionen bedient werden können, ohne ausschließlich den Touchscreen verwenden zu müssen. Der Bildschirm wurde in analoger Resistivtechnologie hergestellt, was eine präzise Reaktion auf Benutzereingaben gewährleistet. Das Gerät basiert auf einem stabilen internen Betriebssystem und kann mit den Tools WinCC Basic oder STEP 7 Basic (TIA Portal) ab Version V13 konfiguriert werden, was eine schnelle Projektierung und Anbindung an Siemens-Automatisierungssysteme ermöglicht.
Das Panel unterstützt die Kommunikationsschnittstelle PROFIBUS DP / MPI, was die Integration mit einer Vielzahl von SPS-Steuerungen und anderen Geräten in industriellen Netzwerken ermöglicht. Das Panel verfügt über einen Arbeitsspeicher von ca. 10 MB für Projektdaten und HMI-Funktionen. Die Vorderseite des Geräts erfüllt nach der Panel-Montage die Anforderungen der Schutzart IP65, wodurch es gemäß den Industriestandards vor dem Eindringen von Staub und Wasserstrahlen geschützt ist.
Die innovative Schnittstelle KTP1200 bietet dank eines neuen Grafik- und Navigationssystems einen breiten Funktionsumfang mit höchster Benutzerfreundlichkeit. Über die USB-Schnittstelle können zusätzliche Navigationsgeräte wie Tastaturen, Mäuse oder Barcode-Scanner angeschlossen und Daten einfach auf einem USB-Datenträger gespeichert werden. Die Panels sind vollständig kompatibel mit den Panels der COMFORT-Serie.
Erhöhte Lebensdauer des Displays dank der Möglichkeit, die Helligkeit der LED-Hintergrundbeleuchtung zu steuern. Der Bildschirm kann um bis zu 100 % abgedunkelt werden, um sich an alle Lichtverhältnisse anzupassen, wodurch sie auch besonders energieeffizient sind.
