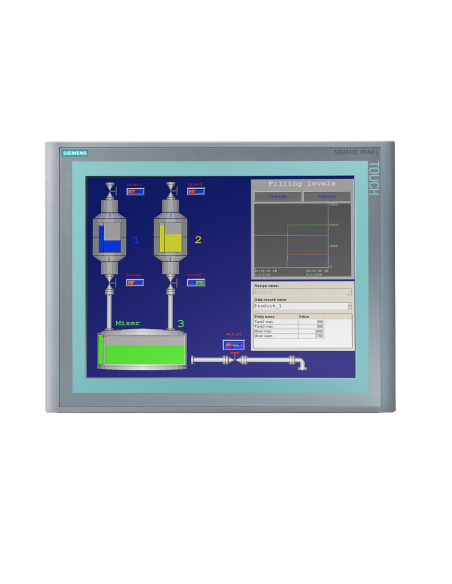

Das SIMATIC BASIC Panel der zweiten Generation TP 1500 ist ein hochwertiges Gerät, das für die Bedienung und Überwachung in HMI-Anwendungen eingesetzt wird. Die BASIC-Geräteserie der nächsten Generation bietet eine kombinierte Tasten- und Touch-Bedienung.
Die hohe Leistungsfähigkeit des Panels TP 1500 - 6AV6647-0AG11-3AX0 erleichtert erheblich die Umsetzung von Aufgaben im Zusammenhang mit der Steuerung, Kontrolle und Visualisierung von technologischen, industriellen und Produktionsprozessen. Die Funktionalität der SIMATIC-Serie und die integrierten Schnittstellen machen die Navigation in anspruchsvollen Anwendungen intuitiv und komfortabel. Die Panels können auch vertikal installiert werden und gewährleisten so eine komfortable Bedienung in jeder Anordnung. Das SIMATIC BASIC-Panel der zweiten Generation zeichnet sich durch modernste technologische Lösungen, hervorragende Verarbeitung und die bewährte Qualität der SIMATIC BASIC-Serie aus. Die innovative Schnittstelle TP 1500 bietet dank eines neuen Grafik- und Navigationssystems einen breiten Funktionsumfang mit höchster Benutzerfreundlichkeit. Das Panel ermöglicht die komfortable Bedienung verschiedener Geräte, Maschinen und Systeme, die in industriellen Infrastrukturen eingesetzt werden, erleichtert die Verwaltung von Rezepturen, signalisiert Meldungen und ermöglicht das Senden, Puffern und Bestätigen von Nachrichten. Dank zahlreicher Kommunikationsschnittstellen lässt es sich immer schnell und reibungslos in das System integrieren. Die hohe Leistungsfähigkeit des Panels 6AV6647-0AG11-3AX0, die Funktionalität der SIMATIC-Serie und die integrierten Schnittstellen machen die Navigation in anspruchsvollen Anwendungen intuitiv und komfortabel. Die Panels können auch vertikal installiert werden und gewährleisten so eine komfortable Bedienung in jeder Anordnung. Das hochauflösende Panorama-Display kann 256 Farben anzeigen. Dank der PROFIBUS- und PROFINET-Schnittstelle ermöglichen die SIMATIC HMI BASIC-Panels der zweiten Generation den Anschluss an verschiedene SPS-Steuerungen. Die moderne Schnittstelle gewährleistet Komfort und Bedienqualität sowie eine Überwachung auf höchstem Niveau, selbst bei kompakten Installationen. Ausgestattet mit allen wichtigen HMI-Funktionen bietet das SIMATIC BASIC-Panel neue Möglichkeiten im Bereich der Bedienung sowie im Maschinenbau.
| Einbautiefe |
60 mm |
| Kommunikation |
ETHERNET / PROFINET |
| Anzahl der Online-Sprachen |
5 |
| Anzahl der Passwortebenen |
50 |
| Anzahl der angezeigten Farben |
256 |
| Anzahl der Industrial-Ethernet-Anschlüsse |
1 |
| Anzahl der PROFINET-Hardwareanschlüsse |
1 |
| Maximale vertikale Auflösung |
768 |
| Maximale horizontale Auflösung |
1024 |
| Möglicher Standardwert für den Prozess (Eingabe) |
Ja |
| Mögliche Darstellung des Prozessstatus (Ausgabe) |
Ja |
| Versorgungsspannung für DC |
19,2, 28,8 V |
| Unterstützung des EtherNet/IP-Protokolls |
Ja |
| Unterstützung des MODBUS-Protokolls |
Ja |
| Unterstützung des TCP/IP-Protokolls |
Ja |
| Bildschirmdiagonale |
38,1 cm |
| Art der Versorgungsspannung |
Gleichstrom |
| Displaytyp |
TFT |
| Schutzart (IP) der Frontseite |
IP65 |
| Breite des Frontelements |
400 mm |
| Panel-Typ |
Touch |
| Nutzbarer Projektspeicher / Benutzerspeicher |
2000 kByte |
| Höhe des Frontelements |
310 mm |
| Mit Touchscreen |
Ja |
| Mit alphanumerischer Tastatur |
Ja |
| Mit numerischer Tastatur |
Ja |
| Mit Nachrichten-/Meldungsunterstützung (einschließlich Pufferung und Bestätigung) |
Ja |
| Mit Rezepten |
Ja |
| Mit Meldungsanzeige |
Ja |
| Mit Farbdisplay |
Ja |
| Betriebstemperaturbereich |
50 °C |
| EAN |
4025515076193 |
| UPC |
Keine |
| Statistische Warennummer |
85371091 |
| Katalogbezeichnung |
ST9.80 |
| FAGR |
4549 |
| Gruppencode |
R141 |
