Die mobilen Panels der Serie SIMATIC 277 DP sind ideale Bedienterminals für anspruchsvolle Anwendungen. Dank ihrer langen Einsatzgeschichte in der industriellen Automatisierung garantiert die Serie 277 DP Qualität und Zuverlässigkeit.

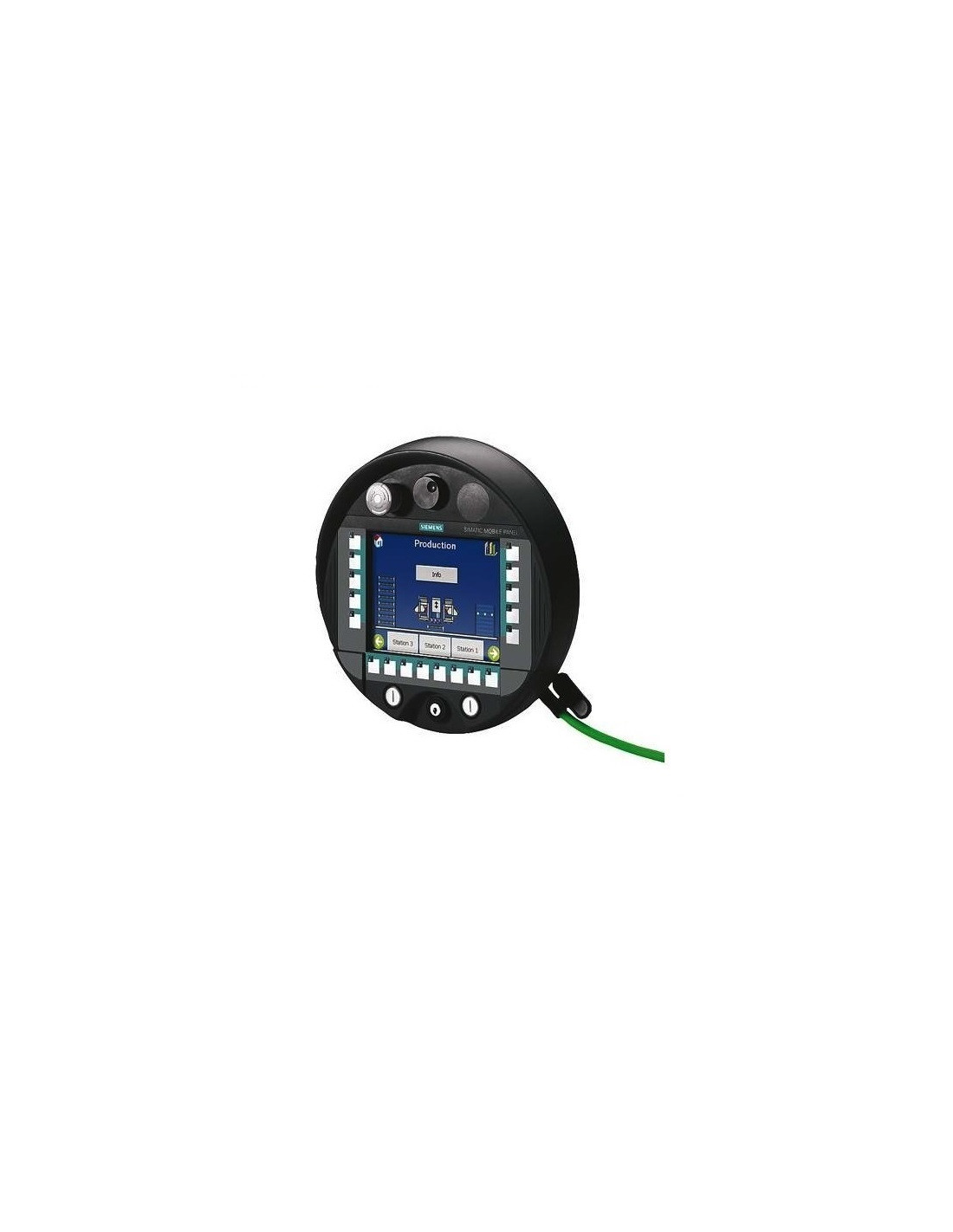

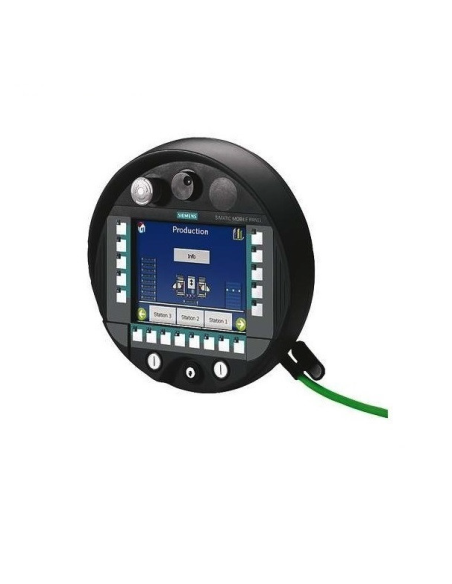

Das mobile Panel SIMATIC 277 DP - 6AV6645-0CB01-0AX0 ist ein multifunktionales Panel mit Not-Aus-Taster für Sicherheitsanwendungen, das dank seiner Robustheit und hochwertigen Verarbeitung auch unter härtesten industriellen Bedingungen problemlos installiert und mobil eingesetzt werden kann. Das Panel ist mit einem integrierten Einschaltknopf und einem Not-Aus-Knopf ausgestattet, der mit winCC Flexible Compact oder TIAPortal V11 und neueren Versionen konfiguriert werden kann. Das Display im Format 16:9 mit 65.000 Farben sorgt für ein helles, klares und detailreiches Bild auf dem TFT-Glas-Touchscreen, der zusätzlich mit einer widerstandsfähigen Folientastatur ausgestattet ist. Die SIMATIC HMI-Serie überzeugt durch Komfort, hohe Leistung und Qualität. Zu den wichtigsten Merkmalen der Serie zählen sicherlich das robuste Panorama-Display, die besonders einfache Konfiguration und die einzigartige Not-Aus-Taste.
| Gewicht |
1,7 g |
| Für Sicherheitssysteme |
Ja |
| Für Not-Aus |
Ja |
| Tiefe |
103 mm |
| Anzahl der Online-Sprachen |
16 |
| Anzahl der Tasten mit LEDs |
18 |
| Anzahl der Passwortebenen |
50 |
| Anzahl programmierbarer Funktionstasten |
18 |
| Anzahl der angezeigten Farben |
65536 |
| Anzahl der Industrial-Ethernet-Hardwareanschlüsse |
1 |
| Anzahl der PROFINET-Hardwareanschlüsse |
1 |
| Anzahl der RS-422-Hardwareanschlüsse |
1 |
| Anzahl der RS-485-Hardwareanschlüsse |
1 |
| Anzahl der USB-Anschlüsse |
1 |
| Maximale vertikale Auflösung |
480 |
| Maximale horizontale Auflösung |
640 |
| Maximale Fallhöhe gemäß IEC 60068-2-32 |
1,2 m |
| Möglicher Standardwert des Prozesses (Eingang) |
Ja |
| Mögliche Darstellung des Prozessstatus (Ausgang) |
Ja |
| Unterstützung anderer Protokolle |
Ja |
| Unterstützung des MODBUS-Protokolls |
Ja |
| Unterstützung des PROFIBUS-Protokolls |
Ja |
| Unterstützung des PROFINET IO-Protokolls |
Ja |
| Unterstützung des TCP/IP-Protokolls |
Ja |
| Bildschirmdiagonale |
195 cm |
| Steckanschlüsse |
Ja |
| Art der Versorgungsspannung |
DC |
| Anzeigeart |
TFT |
| Schutzart (IP) |
IP65 |
| Nutzbarer Projektspeicher / Benutzerspeicher |
6000 kByte |
| Höhe |
290 mm |
| Mit Touchscreen |
Ja |
| Mit Nachrichten-/Meldungsunterstützung (einschließlich Pufferung und Bestätigung) |
Ja |
| Mit Aktivierungs-/Notfalltaste |
Ja |
| Mit Rezepten |
Ja |
| Mit Meldungsanzeige |
Ja |
| Mit Farbdisplay |
Ja |
| Betriebstemperaturbereich |
40 °C |
| EAN |
4025515089797 |
| UPC |
Keine |
| Statistische Warennummer |
85371098 |
| Katalogbezeichnung |
ST80.1F |
| FAGR |
4245 |
| Gruppencode |
R141 |
