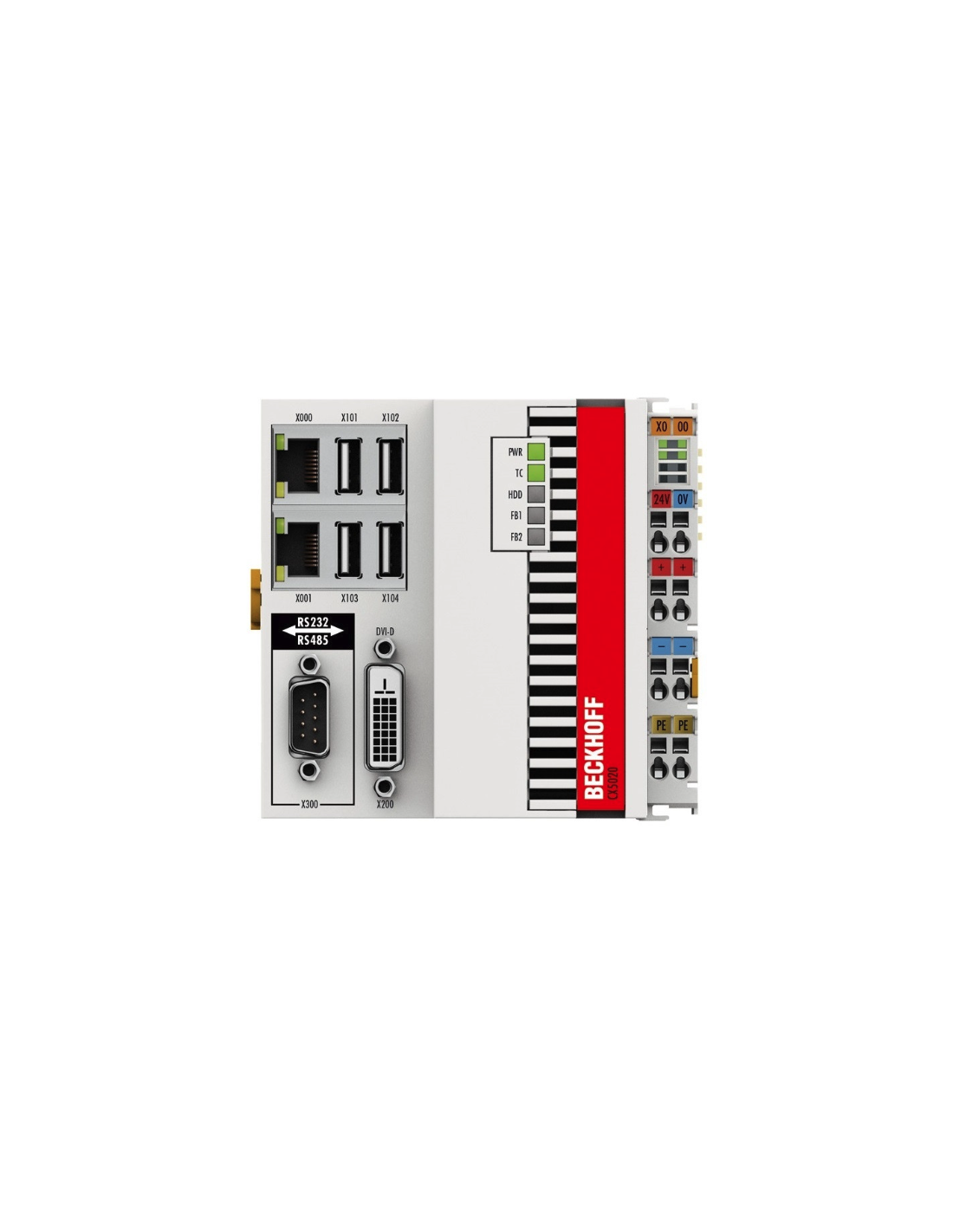

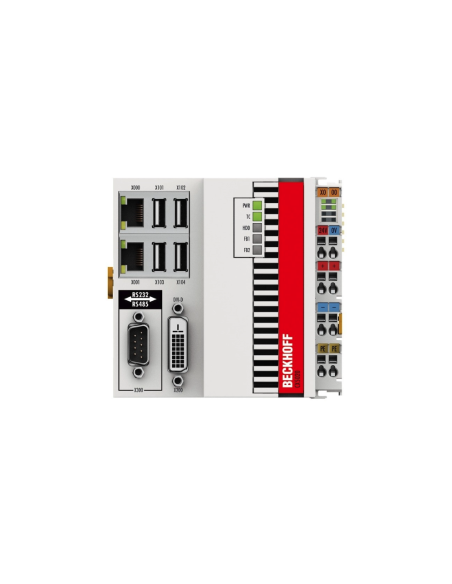

BECKHOFF EINBAU PC - CX5020

Seria komputerów PC wbudowanych CX firmy Beckhoff stanowi innowacyjne połączenie technologii PC z modułowymi poziomami wejść/wyjść, tworząc kompaktowe sterowniki przemysłowe montowane na szynie DIN.

Wbudowany komputer Beckhoff CX5000 - CX5020 to wszechstronny PC, który bazuje na procesorze Intel Atom®. W modelu CX5020 wykorzystano procesor Intel Atom® Z530 o podwyższonej częstotliwości taktowania, wynoszącej 1,6 GHz. Posiada wbudowaną technologię hyperthreading. Ta zaawansowana funkcja pozwala na wydajniejsze wykonywanie oprogramowania poprzez zapewnienie dwóch wirtualnych rdzeni procesora, które mogą działać równocześnie. Przeznaczenie modelu CX5020 jest wysoce elastyczne i zależy od zainstalowanego środowiska wykonawczego TwinCAT. Te komputery mogą być skutecznie wykorzystane do realizacji projektów PLC (sterowania logicznego) oraz projektów łączących PLC i sterowanie ruchem. W zależności od potrzeb, funkcje wizualizacji mogą być włączone lub wyłączone.

Beckhoff CX

Seria Beckhoff CX to zaawansowane urządzenia zapewniają możliwość bezpośredniego podłączenia terminali z serii Beckhoff I/O bezpośrednio z prawej strony każdego komputera wbudowanego. Ten proces jest niezwykle prosty, polega na fizycznym kliknięciu, co eliminuje konieczność korzystania z dodatkowych sprzęgaczy oraz zmniejsza pracochłonność związana z okablowaniem. Bezpośrednie podłączenie systemów I/O do komputerów CX ma kilka korzyści. Przede wszystkim pozwala to uniknąć kosztów związanych z dodatkowymi sprzęgaczami, przyczynia się do uproszczenia procesu okablowania oraz pozwala na tworzenie kompaktowych sterowników przemysłowych w szafach sterowniczych. Dzięki temu projektowane szafy sterownicze oraz skrzynki zaciskowe mogą być mniejsze, bardziej ekonomiczne i efektywniejsze. Do bezpośredniego podłączenia systemów I/O nadają się zaciski magistrali (IP20), zaciski EtherCAT (IP20) oraz moduły EtherCAT Box (IP67). Te wbudowane komputery charakteryzują się solidną konstrukcją, co sprawia, że są mechanicznie wytrzymałe i mogą być stosowane nawet w trudnych warunkach, wykazując wysoką odporność na wibracje i wstrząsy. Oferują one również rozszerzony zakres temperatur od -25°C do +60°C (temperatura przechowywania od -40°C do +85°C), co umożliwia ich wykorzystanie w różnych warunkach, także w miejscach o podwyższonej lub obniżonej temperaturze. Ta solidna i kompaktowa konstrukcja otwiera drzwi do wielu obszarów zastosowań w przemyśle, zapewniając niezawodność i wydajność. Komputery zostały zoptymalizowane pod względem wytrzymałości i zwartości, a obudowa jest wykonana z metalu (magnezu), co zapewnia lepsze ekranowanie, ochronę przed wyładowaniami elektrostatycznymi oraz lekkość konstrukcji. Seria CX5000 umożliwia implementację różnych poziomów wejść/wyjść, zarówno za pomocą terminali magistrali, jak i terminali EtherCAT. Wykorzystanie połączenia EtherCAT oferuje wiele opcji rozszerzeń. Dodatkowe połączenia magistrali typu master/slave (takie jak PROFIBUS, CANopen, DeviceNet) oraz interfejsy komunikacyjne (RS232, RS422/RS485) mogą być bezpośrednio podłączone jako terminale EtherCAT. Urządzenia CX5000 posiadają dwa niezależne porty Gigabit Ethernet i cztery interfejsy USB 2.0. Można również podłączyć panel sterowania firmy Beckhoff lub monitor DVI za pomocą interfejsu DVI-D. W przeciwieństwie do innych rodzin urządzeń CX, seria CX5000 nie obsługuje opcji rozbudowy za pomocą modułów rozszerzeń po lewej stronie. Niemniej jednak w obudowie podstawowej znajduje się fabrycznie zamontowane gniazdo opcji, co umożliwia dodanie interfejsu takiego jak port szeregowy (RS232/RS422/RS485) lub połączenie magistrali komunikacyjnej. Seria CX5000 posiada funkcję EtherCAT slave, dzięki której moduł staje się programowalnym sterownikiem lokalnym w sieci EtherCAT. Systemem operacyjnym dla tych urządzeń może być Windows Embedded CE 6 lub Windows Embedded Standard 2009. Wymienna karta CF, dostępna za pomocą panelu, służy jako nośnik rozruchowy i pamięci masowej. Ta karta CF jest substytutem dysku twardego i przechowuje system operacyjny oraz projekty TwinCAT i użytkownika. To umożliwia szybką wymianę sprzętu lub aktualizację oprogramowania.
