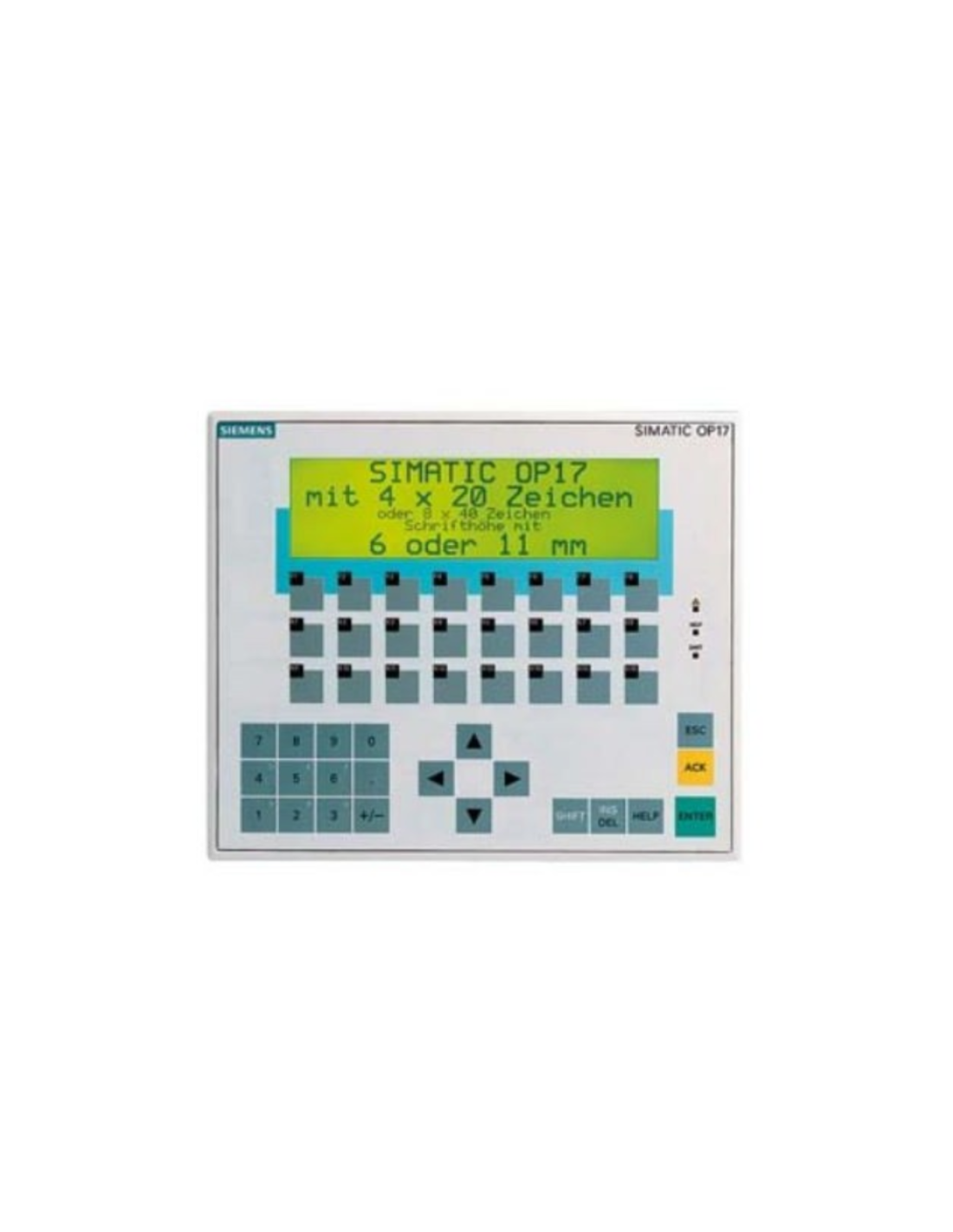

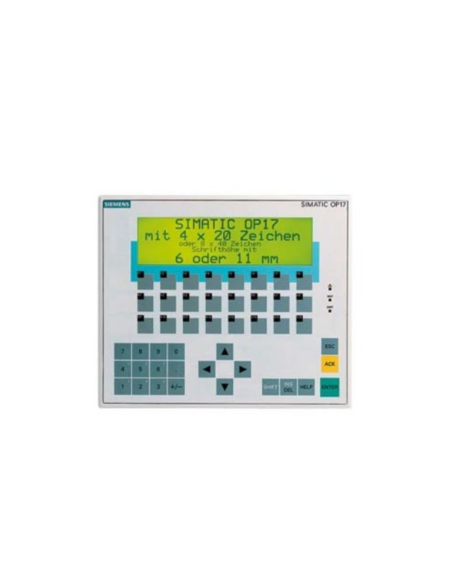

Bedienpanel mit LC-Display und LED-Hintergrundbeleuchtung Siemens SIMATIC HMI OP 17/DP – 6AV3617-1JC20-0AX1, vorgesehen für die Bedienung und Visualisierung in SIMATIC S7- und M7-Systemen. Das Gerät ist mit einem monochromen, linearen Display mit einer Anordnung von 4 × 20 / 8 × 40 Zeichen sowie einer Folientastatur mit Tastenbedienung ausgestattet. Zur Bedienung des Panels werden 24 programmierbare Funktionstasten verwendet, von denen 16 über LEDs verfügen; die Folientasten können individuell beschriftet werden. Das Panel unterstützt die numerische Eingabe, verfügt über eine Hexadezimal-Tastatur und unterstützt kein gleichzeitiges Drücken mehrerer Tasten.
Das Gerät wird mit einer Versorgungsspannung von 24 V DC betrieben, hat eine Nennstromaufnahme von 0,34 A und eine Leistungsaufnahme von 10 W. Es verfügt über einen X86-Prozessor, Flash-/RAM-Speicher sowie 256 kB Anwenderspeicher. Das Panel verfügt außerdem über eine hardwarebasierte Uhr mit Batterie-Backup und Synchronisationsmöglichkeit; optional kann eine 3,6-V-Backup-Batterie mit einer Mindestlebensdauer von 4 Jahren verwendet werden. Das Betriebssystem des Geräts ist RMOS, die Programmierung erfolgt in der ProTool/Lite-Umgebung ab Version 2.51.
Das Panel 6AV3617-1JC20-0AX1 verfügt über 2 RS232-Schnittstellen, 1 RS422-Schnittstelle und 1 RS485-Schnittstelle mit einer maximalen Übertragungsgeschwindigkeit von 1,5 Mbit/s. Das Gerät verfügt weder über einen USB-Anschluss, einen PC-Card-Steckplatz, einen CF-Card-Steckplatz noch über eine Industrial-Ethernet-Schnittstelle.
Die Schutzart beträgt IP65 (auf der Rückseite IP20). Die Abmessungen der Gehäusefront betragen 240 × 204 mm, und das Gewicht des Geräts ohne Verpackung beträgt ca. 0,96 kg. Das Panel ist für die vertikale Montage ausgelegt
