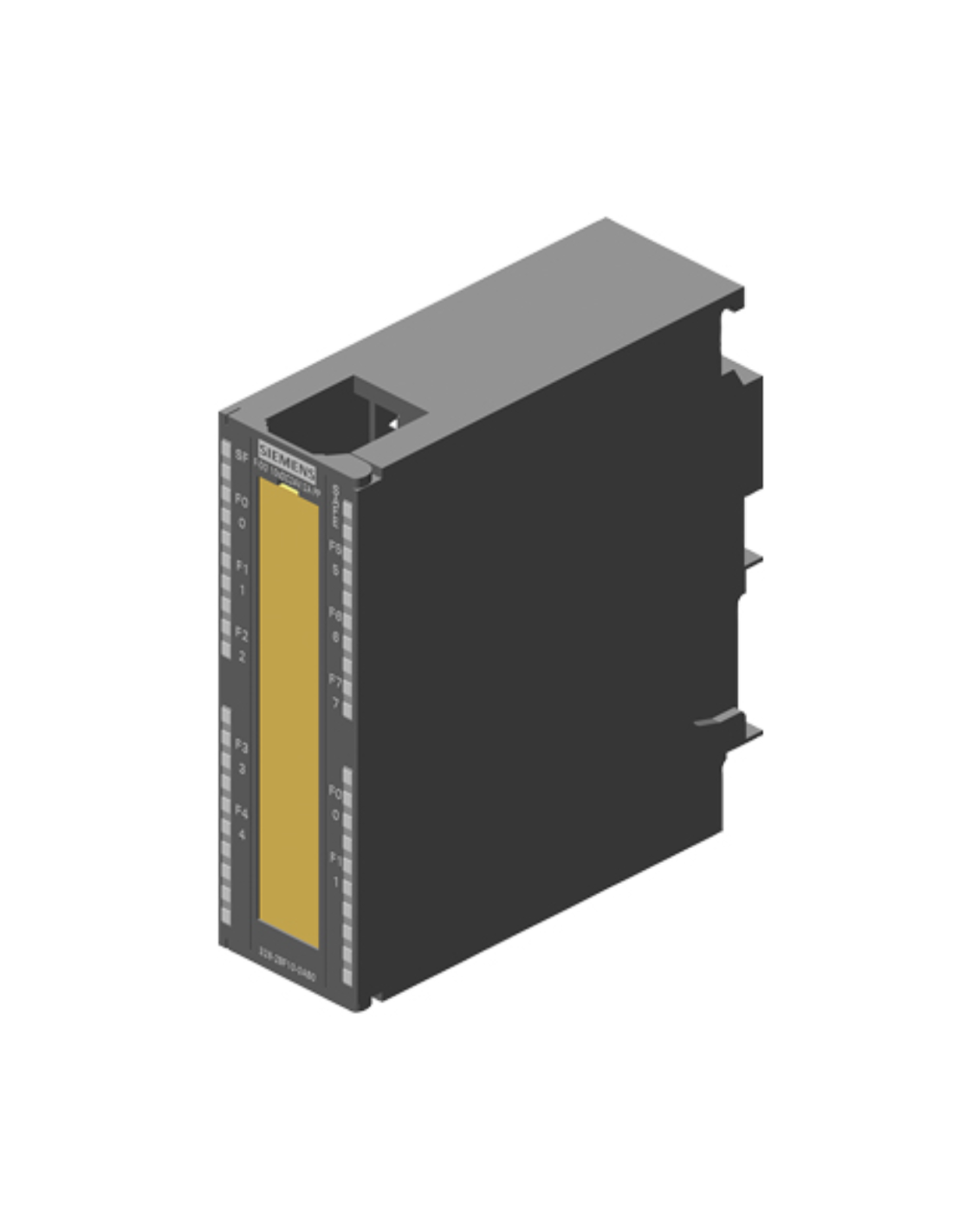

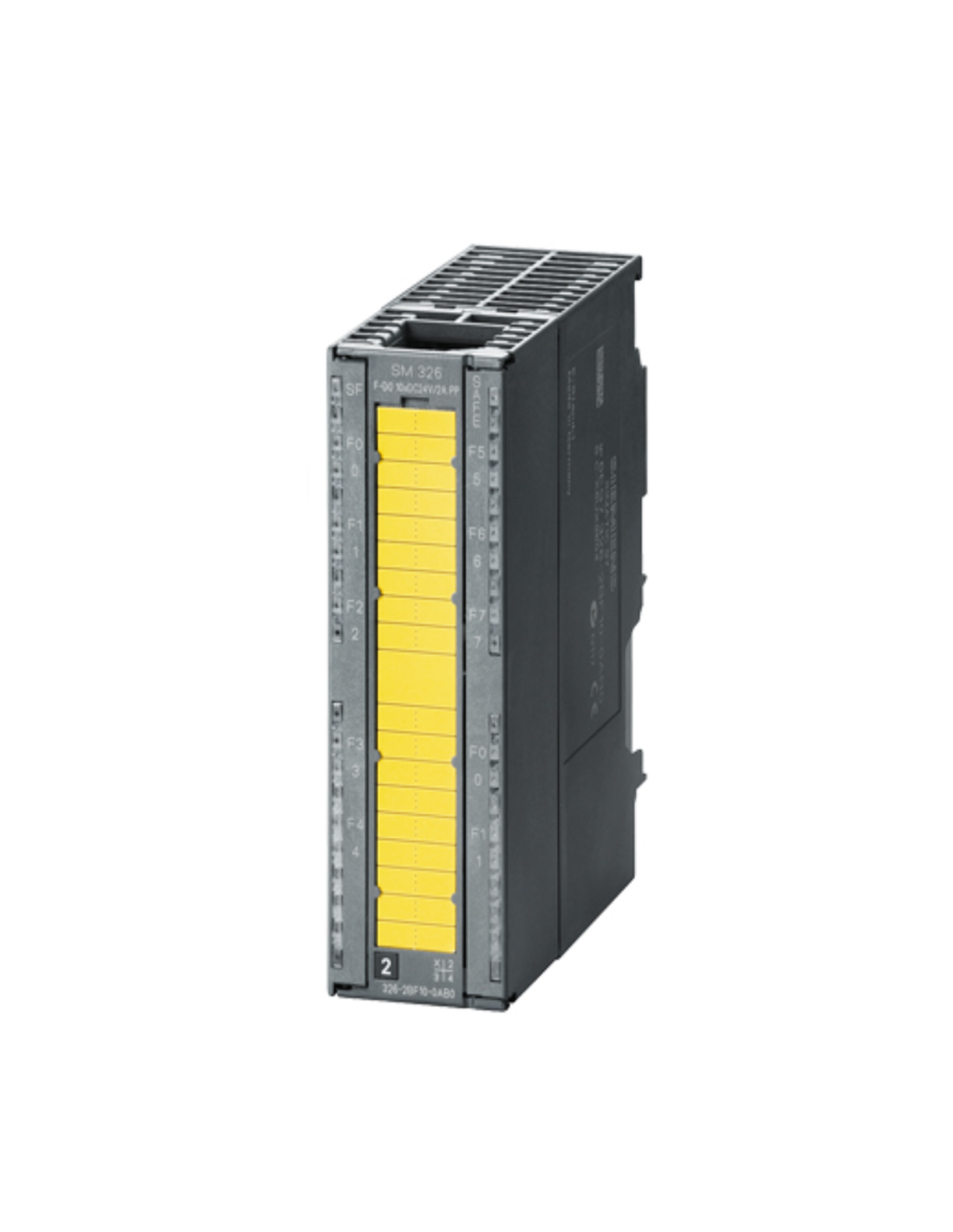

Siemens 6ES7326-2BF10-0AB0 ist ein sicheres digitales Ausgangsmodul SM 326 F-DO, das für SIMATIC S7-300-Systeme sowie die dezentrale Peripherie ET 200M vorgesehen ist und zur Gruppe der ausfallsicheren Module für SIMATIC S7 F gehört. Es ist mit 10 Ausgängen (24 V DC / 2 A) in PP-Ausführung ausgestattet. Das Modul unterstützt Diagnosemeldungen, ist für Sicherheitsanwendungen geeignet und gewährleistet ein Sicherheitsniveau bis Kategorie 4, SIL 3 sowie PL e. In dieser Ausführung kommt eine 40-polige Frontsteckverbindung zum Einsatz.
Das Modul ist für die Bereitstellung sicherer 24-V-DC-Ausgangssignale bei einer höheren Kanallast als bei typischen Standardmodulen ausgelegt. Jeder Kanal hat einen Nennwert von 2 A, der zulässige Betriebsstrombereich beträgt bis zu 2,4 A, und die Ausgänge verfügen über einen integrierten Kurzschlussschutz. Das Modul arbeitet mit einer separaten Elektronikversorgung 1L+ 24 V DC sowie einer Lastversorgung 2L+ / 3L+ 24 V DC, wobei die Kanäle in Gruppen zu je 5 Ausgängen unterteilt sind.
Auf der Betriebsseite bietet das Modul eine Kanal- und Modul-Diagnose, eine SF-LED für einen Sammelfehler, eine Potentialtrennung zwischen den Kanälen sowie zwischen den Kanälen und dem Rückbus und der Elektronikversorgung. Bei ohmschen und induktiven Lasten beträgt die maximale Schaltfrequenz 25 Hz, bei einer Röhrenlast 10 Hz, und die Summe der Ausgangsströme hängt von der Gruppe, der Temperatur und der Einbaulage ab. Das Gehäuse hat die Abmessungen 40 × 125 × 120 mm und ein Gewicht von ca. 330 g.
Das Modul gehört zur Gruppe der Fail-Safe-Ausgänge und bietet daher neben der üblichen Signalumschaltung auch Sicherheitsparameter und Testfunktionen, die in Sicherheitsanwendungen zum Einsatz kommen. Die Dokumentation dieser Produktfamilie sieht unter anderem die Parametrierung des Betriebsmodus, der Überwachungszeit, des Ersatzwerts, der Diagnose bei Ausfall der Lastspannung, der Diagnose bei Leitungsunterbrechung, des Hell- und Dunkeltests sowie des redundanten Betriebs auf Kanalebene vor.
Bei der Planung der Verkabelung müssen die für die Version F-DO PP spezifischen Anforderungen berücksichtigt werden. Bei fehlerhafter Verlegung der Leitungen können unerwünschte Situationen auftreten; daher sollten die Leitungen zu den Aktoren so verlegt werden, dass das Risiko von Kreuzschlüssen minimiert wird.
