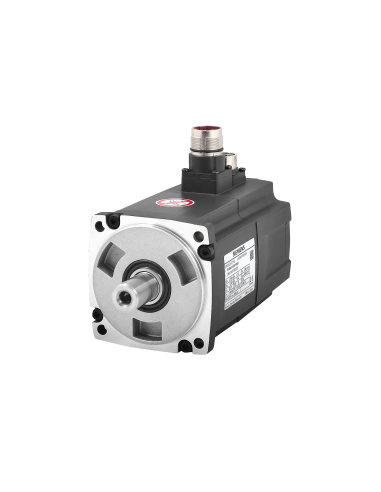

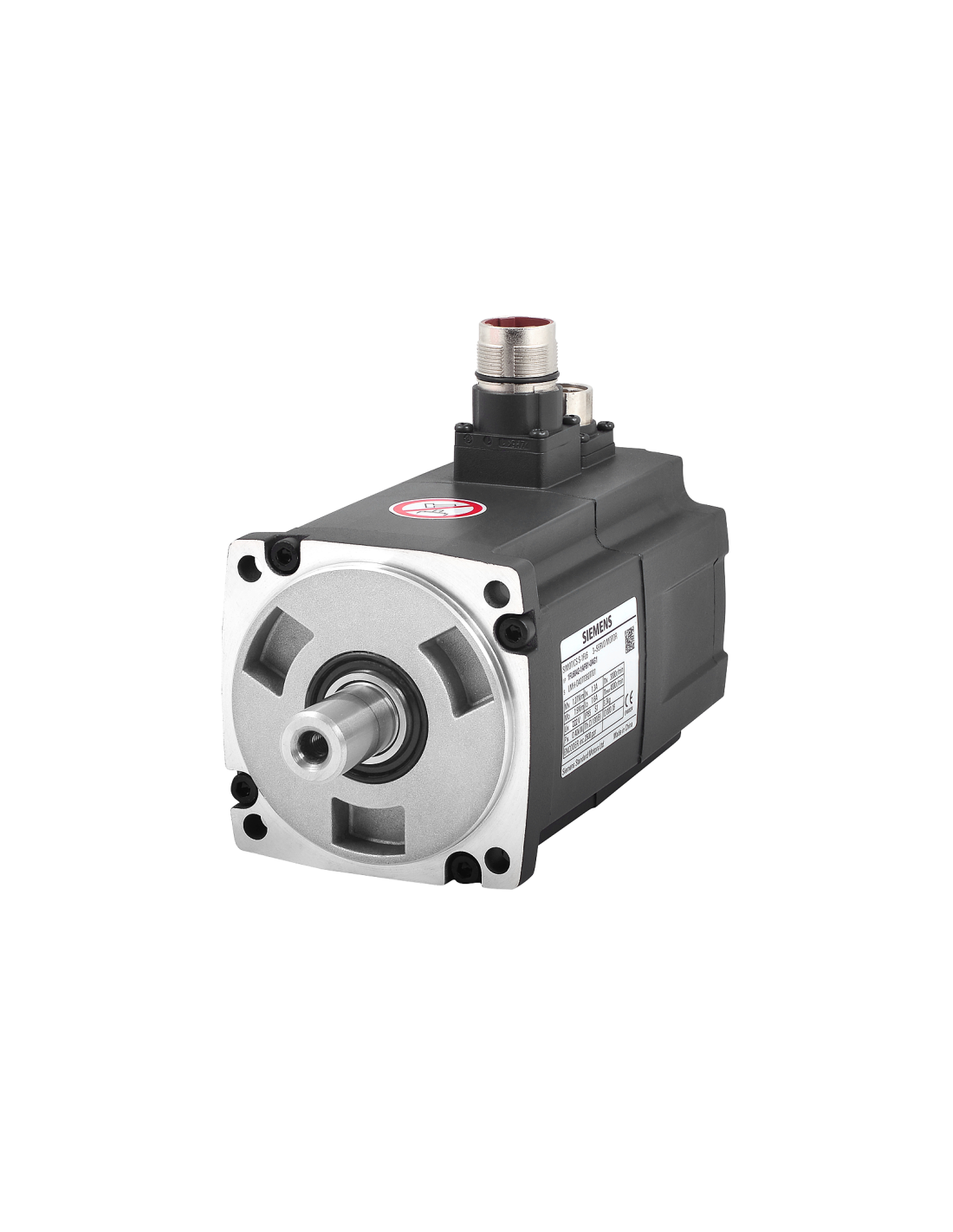

Serwosilnik Siemens SIMOTICS S-1FL6 0,75 kW – 1FL6044-1AF61-2LA1
Silniki serwo SIMOTICS S-1FL6 w siedmiu wersjach są silnikami synchronicznymi wzbudzanymi magnesami trwałymi i są przeznaczone do pracy bez zewnętrznego chłodzenia. Przyjazny dla użytkownika system napędu serwo Sinamics V90 oraz V70 z silnikami o niskiej bezwładności, gdzie wymagana jest wysoka dynamika oraz płynne działanie.
Motor serwo Simotics S-1FL6 - 1FL6044-1AF61-2LA1 to nowa konstrukcją silnika, system napędu serwo, który nadaje się szczególnie jako skuteczne rozwiązanie do zastosowań w wymagających warunkach przemysłowych. Wyposażony w Pulse Train (PTI) lub Profinet, dane ruchu/procesu i dane diagnostyczne mogą być przesyłane w czasie rzeczywistym pomiędzy Sinamics V90 i Simatic PLC. Silnik o niskiej bezwładności jest teraz wyposażony w dodatkowy jednoobrotowy enkoder absolutny o rozdzielczości do 21 bitów, który pozwala na określenie jednoznacznych wartości pozycji, zapewniając w ten sposób dużą dokładność pozycjonowania w aplikacjach.
- Transmisja w czasie rzeczywistym przez Profinet i Pulse Train
- Absolutny enkoder jednoobrotowy o rozdzielczości do 21 bitów dla większej wydajności
- Nowa konstrukcja silnika dla ulepszonej łączności
System występuje nie tylko w wersji o wysokiej bezwładności z napięciem 400V do zastosowań wymagających płynnej pracy, ale także w wersji 200V z silnikami o niskiej bezwładności, gdzie wymagana jest wysoka dynamika. Zastosowanie dodatkowego jednoobrotowego enkodera absolutnego wyklucza potrzebę wcześniejszego odniesienia, ponieważ wszystkie wartości są dostępne natychmiast po uruchomieniu systemu. Funkcja śledzenia pozycji umożliwia generowanie wirtualnej wartości enkodera wieloobrotowego z kodowania jednoobrotowego i wartości pozycji, która ma być przechowywana w napędzie. Wszystko to odbywa się podczas bieżącej eksploatacji. Przyspiesza ustawianie jak również skraca czas ponownego uruchomienia po zatrzymaniu maszyny. SimoticsS-1FL6 dostępny jest w siedmiu wysokościach wału silnika i obejmuje zakres mocy wyjściowej od 0,05 do 7,0 kilowatów do pracy z zasilaniem jedno- i trójfazowym. Ponadto zaktualizowano konstrukcję silnika o wysokiej bezwładności Simotics S-1FL6. Połączenia po stronie silnika są teraz ustawione pod odpowiednim kątem, a połączenia po stronie kabla są połączeniami standardowymi, dzięki temu konstrukcja silnika jest bardziej kompaktowa, a łączność jeszcze prostrza. Silnik szczególnie nadaje się do zastosowań związanych ze sterowaniem ruchem, takich jak pozycjonowanie i nawijanie.
W połączeniu z przetwornicą SINAMICS V90, serwomotory SIMOTICS S-1FL6 tworzą spójny system napędowy z ośmioma rozmiarami przetwornic i siedmioma wersjami silników. Dzięki zoptymalizowanym momentom bezwładności silniki radzą sobie z ciągłymi ruchami, takimi jak nawijanie i dziurkowanie, z dużą płynnością i dynamiką. Niezależnie od tego, czy chodzi o pozycjonowanie, synchronizację kątową, napęd zegarowy czy sterowanie torem w obrabiarkach: Serwomotory SIMOTICS zapewniają wysoką dynamikę, precyzję, zwartość i wytrzymałość.
Najważniejsze cechy
- Moc znamionowa 0,75 kW i moment znamionowy 2,39 Nm – podstawowe parametry do doboru serwonapędu do wymaganej charakterystyki mechanicznej osi.
- Moment przy zatrzymaniu 3,50 Nm i moment maksymalny 7,20 Nm – istotne przy ocenie wymaganego momentu roboczego i chwilowych obciążeń.
- Prędkość znamionowa 3000 obr./min, maksymalnie 4000 obr./min – określa zakres prędkości mechanicznej silnika.
- Enkoder absolutny 20 bit + 12 bit multiturn – umożliwia precyzyjne określanie położenia i zapamiętywanie pozycji wieloobrotowej.
- Stopień ochrony IP65 – obudowa silnika zapewnia ochronę właściwą dla tego wykonania przy prawidłowym montażu i zastosowaniu pierścienia uszczelniającego.
- Wersja bez hamulca trzymającego – ważna różnica przy wymianie silnika w osi, w której wymagane jest mechaniczne utrzymanie pozycji po wyłączeniu napędu.
- Złącze kątowe z możliwością obrotu – pozwala dopasować kierunek wyprowadzenia przewodów do zabudowy maszyny.
Najczęstsze pytania o SIMOTICS S-1FL6 1FL6044-1AF61-2LA1
Jaką moc i moment ma serwosilnik 1FL6044-1AF61-2LA1?
Moc znamionowa wynosi 0,75 kW, moment znamionowy 2,39 Nm, moment przy zatrzymaniu 3,50 Nm, a moment maksymalny 7,20 Nm.
Jaki enkoder ma 1FL6044-1AF61-2LA1?
Silnik ma enkoder absolutny 20 bit z dodatkową informacją wieloobrotową 12 bit multiturn.
Czy ten wariant ma hamulec trzymający?
Nie. 1FL6044-1AF61-2LA1 jest wykonaniem bez hamulca trzymającego. Przy wymianie należy zweryfikować ten parametr, ponieważ obecność hamulca ma znaczenie dla konstrukcji i działania osi.
Z jakimi przemiennikami współpracuje ten serwosilnik?
Siemens wskazuje kompatybilność z przemiennikami SINAMICS V70 oraz SINAMICS V90.
