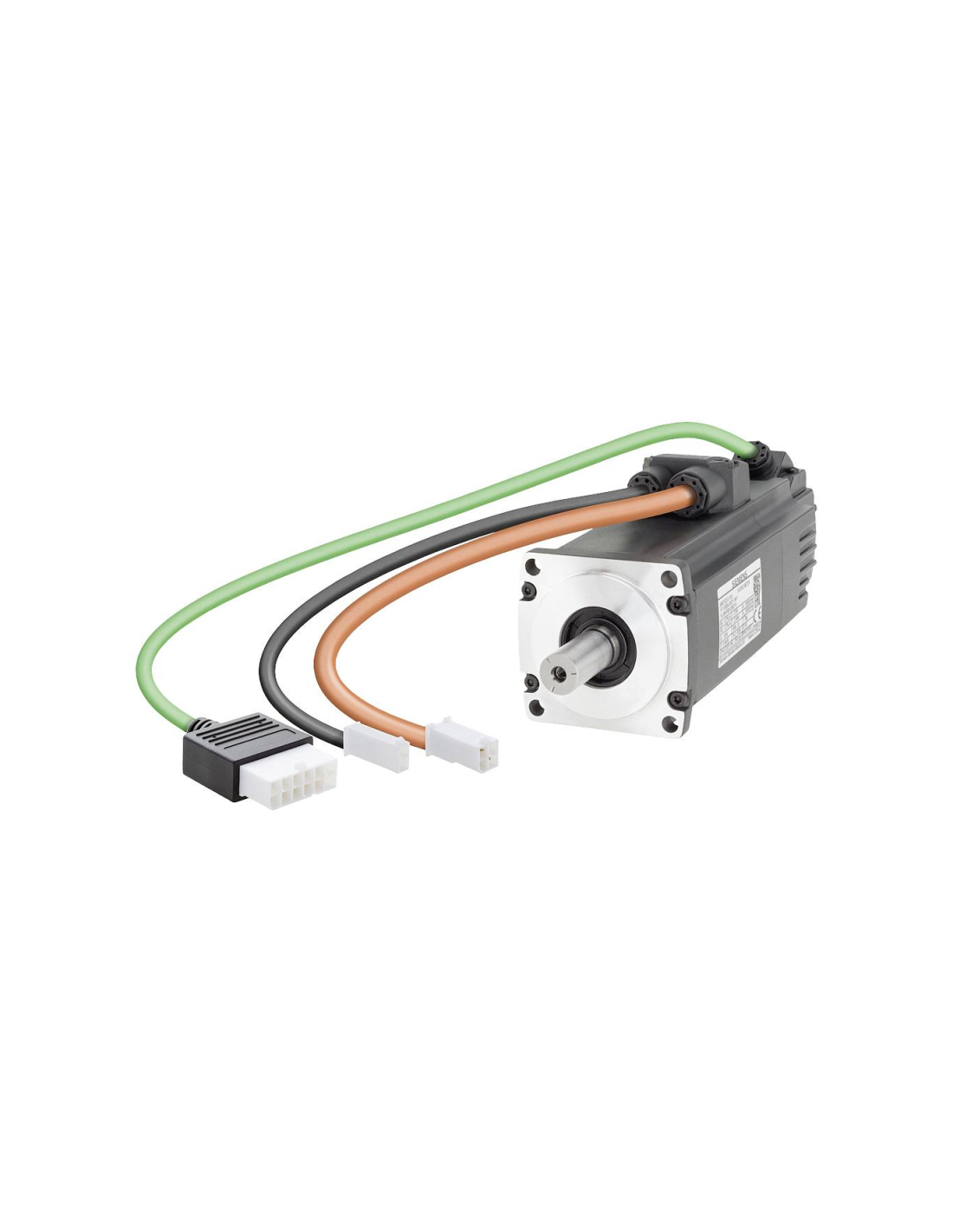

Der Permanentmagnet-Synchronmotor der Siemens-Baureihe SIMOTICS S-1FL6 mit der Typennummer 1FL6034-2AF21-1AB1 ist für den Einsatz mit SINAMICS V90-Umrichtern vorgesehen. Es handelt sich um eine Low-Inertia-Variante für 230-V-3-AC-Systeme mit einer Nennleistung von 0,40 kW, einer Nenndrehzahl von 3000 U/min und einem Nenndrehmoment von 1,27 Nm. Die Bauweise dieser Baureihe ist selbstkühlend und wurde für kompakte Servoachsen konzipiert, bei denen es auf gute Dynamik und eine einfache Integration in V90-Antriebe ankommt.
Diese Motorvariante S-1FL6 – 1FL6034-2AF21-1AB1 ist mit einem TTL-Inkrementalgeber 2500 S/R (13 Bit), eine Keilwelle, eine Haltebremse sowie einen Kabelanschluss. Die Achshöhe beträgt 30 mm, die Schutzart IP65, und die mechanische Ausführung entspricht der Einbaulage IM B5 mit den zulässigen Varianten IM V1 und IM V3. Im Gegensatz zu den bremslosen Ausführungen ist diese Variante für Anwendungen ausgelegt, bei denen die Position nach dem Abschalten des Antriebs gehalten werden muss.
Die Betriebsdaten dieses Modells umfassen eine maximale Drehzahl von 5000 U/min, ein maximales Drehmoment von 3,82 Nm, einen Nennstrom von 2,6 A sowie einen Maximalstrom von 7,8 A. Das Trägheitsmoment beträgt 0,381 kgcm², die Drehmomentkonstante 0,49 Nm/A, das Nettogewicht 1,90 kg und die Wärmeklasse B (130 °C). Der Motor arbeitet bei einer Umgebungstemperatur von 0…40 °C und einer relativen Luftfeuchtigkeit von bis zu 90 % ohne Kondensation bei 30 °C.
Die Baureihe SIMOTICS S-1FL6 umfasst synchrone Permanentmagnet-Servomotoren, die für den Betrieb ohne externe Kühlung ausgelegt sind und die Wärme über das Motorgehäuse ableiten. Bei der Typennummer 1FL6034-2AF21-1AB1 ist ein wesentliches Konstruktionsmerkmal die Kombination eines Motors mit geringer Trägheit mit einer Haltebremse und einer Keilwelle, wodurch sich diese Variante besser für Achsen eignet, bei denen nach dem Stillstand die Position gehalten und das Drehmoment mechanisch über die Keilverbindung übertragen werden muss.
