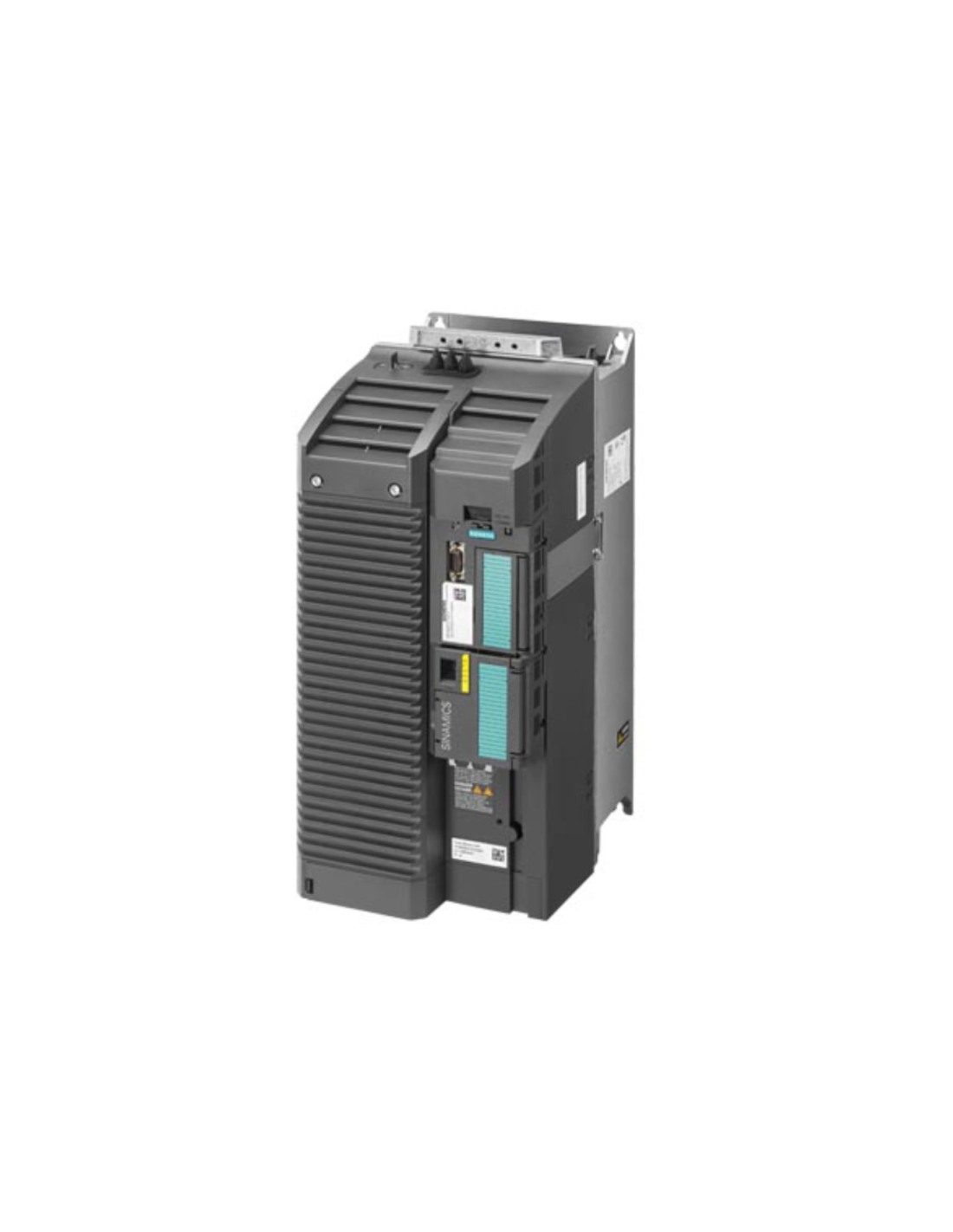

Falownik Siemens SINAMICS G120C 45 kW – 6SL3210-1KE28-4UF1
Falownik Siemens 6SL3210-1KE28-4UF1 należy do najwyższego zakresu mocy w kompaktowej serii SINAMICS G120C, zaprojektowanej jako jednoczęściowe, zintegrowane rozwiązanie napędowe do przemysłowych aplikacji o stałych i powtarzalnych wymaganiach. Seria G120C stanowi uzupełnienie modularnych systemów napędowych Siemens i jest przeznaczona do zastosowań, w których znaczenie ma prostota architektury oraz łatwa standaryzacja napędów w obrębie całej instalacji. Falownik jest wykonaniem niefiltrowanym, a jego moc znamionowa wynosi 45,0 kW w klasie Low Overload oraz 37,0 kW w klasie High Overload. Urządzenie ma zintegrowaną komunikację PROFINET / EtherNet/IP, wbudowaną funkcję Safe Torque Off oraz lokalny zestaw wejść i wyjść.
Model 6SL3210-1KE28-4UF1 jest falownikiem zasilanym z sieci trójfazowej 380–480 V AC i przeznaczonym do sterowania trójfazowymi silnikami asynchronicznymi w aplikacjach wymagających bardzo wysokiej mocy oraz stabilnej regulacji prędkości. Urządzenie obsługuje sterowanie skalarne V/f oraz sterowanie wektorowe bezczujnikowe, co pozwala na uzyskanie stabilnego momentu obrotowego i przewidywalnej charakterystyki pracy napędu bez stosowania sprzężenia zwrotnego z enkodera. Napęd obsługuje V/f liniowe, kwadratowe i parametryzowane, V/f z FCC, V/f ECO oraz sterowanie wektorowe bezczujnikowe. Dla tego modelu Siemens podaje częstotliwość wyjściową 0…240 Hz w sterowaniu wektorowym oraz 0…550 Hz w sterowaniu V/f, przy częstotliwości impulsowania 4 kHz. W klasie LO prąd wejściowy wynosi 76,0 A, a prąd wyjściowy 82,5 A; w klasie HO odpowiednio 69,0 A i 68,0 A. Maksymalny prąd wyjściowy sięga 136,0 A.
Falownik SINAMICS - 6SL3210-1KE28-4UF1 jest oferowany w wykonaniu UNFIL, co oznacza, że nie posiada wbudowanego filtra EMC. Takie wykonanie jest typowe dla instalacji przemysłowych o większej mocy, w których kompatybilność elektromagnetyczna realizowana jest poprzez zewnętrzne filtry lub rozwiązania systemowe na poziomie całej szafy sterowniczej. Zapewnia to większą elastyczność projektową i możliwość dostosowania układu napędowego do specyficznych wymagań środowiskowych oraz norm obowiązujących w danej aplikacji.
Urządzenie udostępnia 6 standardowych wejść cyfrowych, 1 bezpieczne wejście cyfrowe, 1 wyjście przekaźnikowe, 1 wyjście tranzystorowe, 1 wejście analogowe różnicowe, 1 wyjście analogowe oraz 1 wejście czujnika temperatury silnika PTC/KTY/Thermo-Click. Taki zestaw pozwala zrealizować podstawową logikę sygnałową bez dokładania zewnętrznych modułów dla prostszych układów maszynowych i transportowych.
Falownik jest przeznaczony do montażu w szafie sterowniczej i posiada stopień ochrony IP20. Jako element platformy SINAMICS, model ten zachowuje spójność funkcjonalną i eksploatacyjną z innymi komponentami automatyki Siemens.
Najważniejsze cechy
- Moc znamionowa 45 kW w trybie Low Overload – dla obciążeń wymagających krótkotrwałego przeciążenia do 150% prądu bazowego.
- Moc znamionowa 37 kW w trybie High Overload – wariant pracy umożliwiający przeciążenie do 200% prądu bazowego przez 3 s.
- Zasilanie 3 AC 380–480 V, 47–63 Hz – wykonanie do przemysłowych sieci trójfazowych w tym zakresie napięcia.
- Zintegrowany PROFINET – komunikacja falownika z systemem sterowania bez dodatkowego modułu magistralowego.
- 6 wejść cyfrowych, 2 wyjścia cyfrowe, 1 wejście analogowe i 1 wyjście analogowe – podstawowe sygnały sterujące dostępne bez dodatkowych modułów I/O.
- Safe Torque Off – zintegrowana funkcja bezpiecznego wyłączenia momentu.
- Stopień ochrony IP20, wielkość FSD – wykonanie przeznaczone do montażu wewnątrz szafy sterowniczej.
Najczęstsze pytania o SINAMICS G120C 6SL3210-1KE28-4UF1
Jaką moc ma falownik 6SL3210-1KE28-4UF1?
Moc znamionowa wynosi 45 kW w trybie Low Overload i 37 kW w trybie High Overload. Przy doborze należy uwzględnić wymagany profil przeciążenia napędu.
Czy 6SL3210-1KE28-4UF1 ma PROFINET?
Tak. Ten wariant SINAMICS G120C ma zintegrowaną komunikację PROFINET. Dane techniczne wskazują również obsługę EtherNet/IP.
Czy ten wariant ma wbudowany filtr EMC?
Nie. 6SL3210-1KE28-4UF1 jest wykonaniem bez zintegrowanego filtra. Przy doborze wariantu G120C należy zwrócić uwagę na pełny numer katalogowy.
Jakie są wymiary falownika?
Wielkość obudowy to FSD. Wymiary wynoszą 472 × 200 × 237 mm (wysokość × szerokość × głębokość), a stopień ochrony to IP20 / UL open type.
