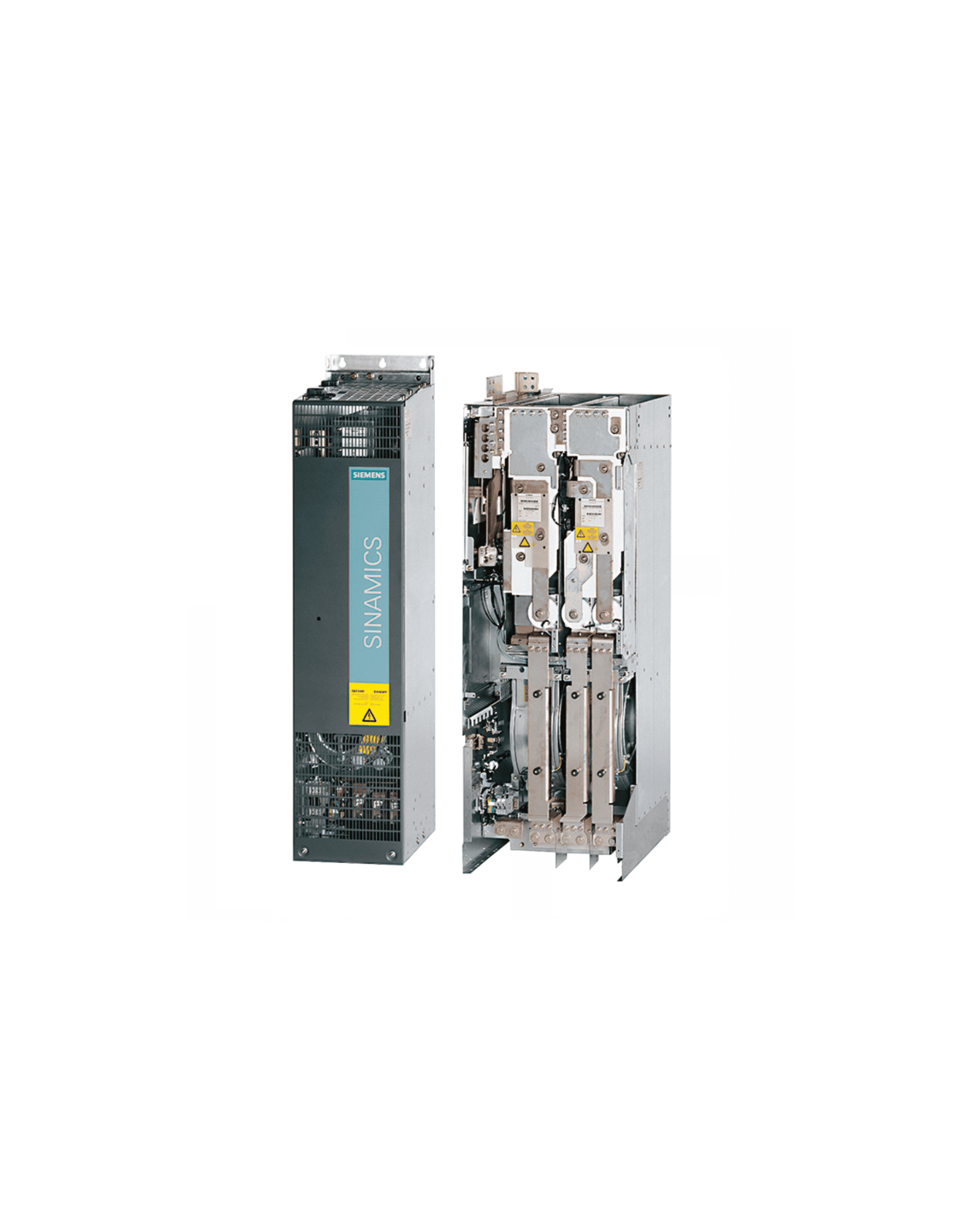

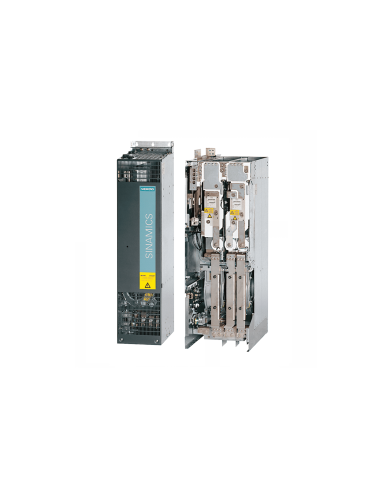

Moduł liniowy SINAMICS S120 Active Line Module o numerze katalogowym 6SL3330-7TE35-0AA3 to zaawansowany komponent systemów napędowych Siemens z serii SINAMICS S120. Moduł ten jest odpowiedzialny za zarządzanie przepływem energii między źródłem zasilania a szyną DC, umożliwiając zarówno pracę silnika, jak i odzysk energii w trybie regeneracyjnym. Jego główną funkcją jest konwersja trójfazowego napięcia przemiennego z zakresu 380–480 V AC (50/60 Hz) na napięcie stałe 600 V DC, dostarczając prąd wyjściowy 549 A i moc 300 kW. Dzięki wewnętrznemu chłodzeniu powietrzem moduł utrzymuje optymalną temperaturę pracy. Wbudowany interfejs DRIVE-CLiQ umożliwia łatwą integrację z innymi komponentami systemu SINAMICS S120, zapewniając płynną komunikację i uproszczoną konfigurację.
Moduły aktywnej linii mogą dostarczać energię i zwracać energię regeneracyjną do systemu zasilania. Moduł hamowania i rezystor hamowania są wymagane tylko wtedy, gdy napędy muszą być zwalniane w sposób kontrolowany po awarii zasilania (tj. gdy energia nie może zostać odzyskana do zasilania). W przeciwieństwie do modułów Basic Line i Smart Line, moduły Active Line generują kontrolowane napięcie DC, które jest utrzymywane na stałym poziomie pomimo wahań napięcia zasilania sieciowego, jeśli napięcie zasilania sieciowego waha się w dopuszczalnym zakresie tolerancji. Moduły Active Line w połączeniu z modułem Active Interface pobierają prąd sinusoidalny z układu zasilania. Niemal nie występują żadne harmoniczne. Całkowite współczynniki zniekształceń harmonicznych prądu THD(I) i napięcia THD(U) mieszczą się zazwyczaj w zakresie ok. 3% dla prądu znamionowego. THD(I) oblicza się zgodnie z normą IEEE 519 (2014), a THD(U) zgodnie z normą IEC 61000-2-4 (2002). Zazwyczaj przestrzegane są rygorystyczne wartości graniczne normy IEEE 519 (2014).
Wszystkie komponenty niezbędne do obsługi modułu Active Line są zintegrowane w module Active Interface.
Filtr liniowy może być opcjonalnie zainstalowany w celu zapewnienia zgodności z limitami określonymi dla kategorii C2 w normie EN 61800‑3.
Seria SINAMICS S120 to rodzina napędów przemysłowych charakteryzująca się modułową konstrukcją, elastycznością konfiguracji oraz wysoką wydajnością. Dzięki szerokiej gamie modułów, w tym modułów liniowych, falowników, modułów sterujących oraz komponentów pomocniczych, system SINAMICS S120 można precyzyjnie dostosować do wymagań konkretnej aplikacji. Moduły liniowe, takie jak S120 Active Line Module, są fundamentem systemu, dostarczając stabilne napięcie dla falowników i zarządzając przepływem energii w obu kierunkach.
