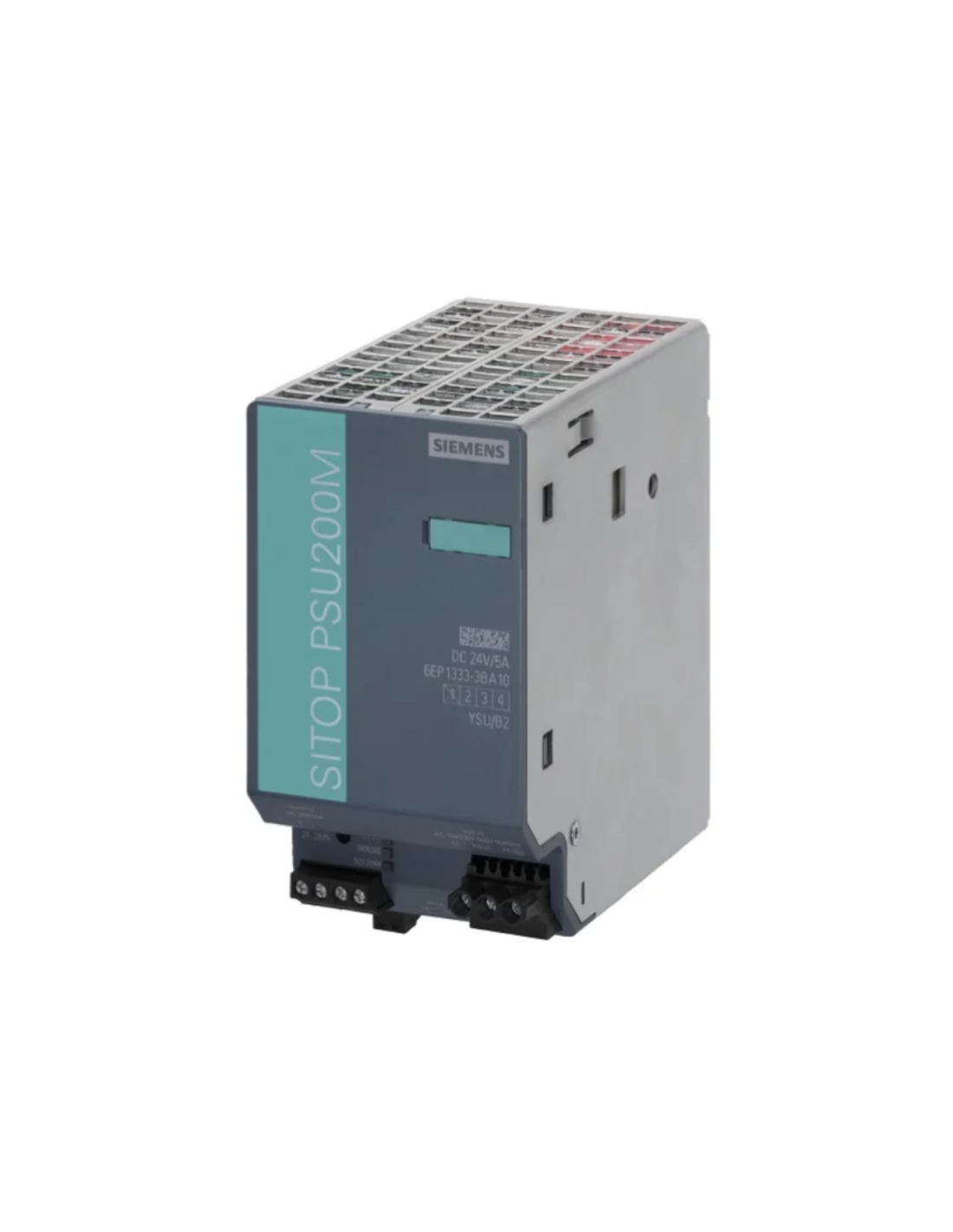

Schaltnetzteil der Serie SITOP PSU200M von Siemens – 6EP1333-3BA00, ein Netzteil für die stabilisierte Versorgung von 24-V-DC-Schaltkreisen in industriellen Automatisierungssystemen. Das Gerät arbeitet mit einem 1-phasigen oder 2-phasigen Wechselstromeingang und liefert am Ausgang 24 V DC / 5 A, was einer Ausgangsleistung von 120 W entspricht. Die Konstruktion dieser Baureihe ist für Anwendungen ausgelegt, die eine stabile Ausgangsspannung, eine kompakte Montage auf einer DIN-Schiene und die Möglichkeit zur Erweiterung um SITOP-Ergänzungsmodule wie Redundanz-, Selektivitäts- oder DC-USV-Module erfordern.
Das Netzteilmodell 6EP1333-3BA00 unterstützt einen Eingangsspannungsbereich von 120…230 / 230…500 V AC; für den Betrieb im unteren Bereich wird ein am Gerät angebrachter Spannungsbereichswahlschalter verwendet. In der Praxis ermöglicht dies den Einsatz des Netzteils in verschiedenen Netzkonfigurationen bei Beibehaltung des gleichen Ausgangswerts von 24 V DC. Das Gerät bietet eine Unterbrechungsüberbrückung von mindestens 25 ms bei Nennstrom, einen Wirkungsgrad von ca. 87 %, typische Leistungsverluste von 18 W bei Nennlast sowie eine dynamische Lastregelung von ca. 3 %.
Aus betrieblicher Sicht verfügt das Netzteil über ein Gehäuse mit einer Breite von 70 mm, einer Höhe von 125 mm und einer Tiefe von ca. 121 mm, eine Montage auf einer Standardschiene nach EN 60715 35x7,5/15, Schraubklemmen sowie die Schutzart IP20. Der Ausgang ist kurzschlussfest, die typische Strombegrenzung beträgt 5,5 A, und der Anwender kann zwischen einer Konstantstrom- und einer Rastabschaltung als Überlastverhalten wählen. Die Statusanzeige umfasst unter anderem die Anzeige von Überlastung und Schnappabschaltung, was die Diagnose im Schaltschrank erleichtert.
Das Netzteil gehört zur SITOP-Modular-Familie, die für anspruchsvollere Stromversorgungssysteme in der Automatisierungstechnik vorgesehen ist und mit zusätzlichen Funktionsmodulen dieser Serie kombiniert werden kann. Beim Modell 6EP1333-3BA00 sind der umschaltbare Eingangsbereich und die wählbare Verhaltensweise bei Überlast wichtige praktische Merkmale, die die Anpassung des Netzteils an die Art der Anwendung und die Wartungsanforderungen erleichtern.
